Détails sur le produit:
|
| Mots-clés: | affichage de TFT LCD de 5,6 pouces | Écran tactile: | Écran tactile résistif (option avec la PCT) |
|---|---|---|---|
| Résolution: | 640x480 | Dimension en verre de couverture: | ODM |
| Interface: | RVB | Luminance extérieure: | 280 cd/m2 |
| Vie de LED: | 40 000 heures | goupilles: | 40 |
| Direction de visionnement: | 6 heures | Conformité: | PORTÉE et RoHS conformes |
| Mettre en évidence: | 40 pouce TFT LCD de la borne 5,6,Pouce TFT LCD de RVB 5 |
||
Écran tactile de Pin Color Display With Resistive de l'interface 40 de pouce RVB de l'affichage 5,6 d'affichage à cristaux liquides de TFT
description de module d'affichage de contact de TFT RVB de 5,6 pouces
SAEF SF-TC560I-9270A-T est un plein affichage de TFT LCD de 5,6 pouces avec la résolution 640x480 (640 horizontaux par rangée verticale de 480 pixels). Ce modèle soutient l'interface de RVB ; la tension d'alimentation (VCC) de conduire le panneau d'affichage à cristaux liquides est de est 3.0V à 3.6V. SAEF SF-TC560I-9270A-T peut être employé dans les systèmes inclus, automation, GPS, matériel médical, dispositif industriel, l'équipement de sécurité qui exige l'affichage de TFT dans l'image de haute qualité et colorée.
SAEF SF-TC560I-9270A-T est un type TFT de TN-LCD que la direction d'inversion de gamme de gris est 6 heures. avec l'éclat 280 cd/m2 (valeur typique). Elle peut fonctionner aux températures à partir de -20℃ à +70℃ ; sa température ambiante de températures de stockage de -30℃ à +80℃. SF-TC560I-9270A-T est entièrement compatible avec Innolux AT056TN53V.1 modèle
| Mots-clés : | Affichage de TFT LCD de 5,6 pouces | Écran tactile : | Écran tactile résistif (option avec la PCT) |
|---|---|---|---|
| Résolution : | 640x480 | Dimension en verre de couverture : | ODM |
| Interface : | RVB | Luminance extérieure : | 280 Cd/m2 |
| Vie de LED : | 40 000 heures | Goupilles : | 40 |
| Direction de visionnement : | 6 heures | Conformité : | PORTÉE et RoHS conformes |
FAQ :
Q1. Est-ce que je peux avoir un ordre d'échantillon ?
: Oui, nous faisons bon accueil à l'ordre d'échantillon pour examiner et vérifier la qualité. Les échantillons mélangés de différents nombres d'article sont acceptables.
Q2. Que diriez-vous du délai d'exécution ?
: Pour des produits de -étagère, échantillons de dans-actions immédiatement. 1-1.5 wks pour le recommencement d'échantillon. 4-6 wks pour la production en série. Pour conception-dans des produits, 2 ou 3 jours pour la contre- proposition de dessin ; 2 wks pour l'échantillon faisant à l'approbation de dessin ; 5-6 wks pour production en série gérée par le procès/à l'approbation d'échantillon.
Q3. Avez-vous une limite de MOQ pour l'échantillon et l'ordre de production ?
: Bas MOQ. 3-5pcs pour la vérification d'échantillon est disponible. La production en série MOQ est normalement 1K/lot. Nous soutenons la quantité inférieure à la député britannique MOQ pour l'ordre de trail-run/PP-run.
Q4. Comment est-ce que vous embarquez-vous les marchandises et combien de temps il prend pour arriver ?
: Bateau par DHL, UPS, Fedex ou TNT. Cela prend 5-7 jours pour arriver. Ligne aérienne et mer embarquant également facultatif.
Q5. Comment procéder une commande pour le module d'affichage à cristaux liquides ?
: Faites-premièrement nous connaître vos conditions ou application.
Deuxièmement nous citons selon vos conditions ou nos suggestions.
Troisièmement le client confirme les échantillons et les endroits déposent pour l'ordre formel.
Quatrièmement nous arrangeons la production.
Q6. Est-il CORRECT d'imprimer mon logo sur le produit d'affichage à cristaux liquides ?
: Oui. Veuillez nous informer que formellement dans l'étape de conception, et nous fera des échantillons avec votre logo pour votre essai sur et approbation prélèvement. À l'approbation d'échantillon, la production en série suivra les échantillons approuvés.
Q7 : Offrez-vous garantissez-vous pour les produits ?
: Oui, nous offrons la garantie de 1 an à nos produits.
Q8 : Comment traiter le défectueux ?
: Premièrement, nos produits sont fabriqués dans le système strict de contrôle de qualité et le taux défectueux sera moins de 0,2%.
Deuxièmement, au cours de la période de garantie, nous enverrons de nouveaux affichages à cristaux liquides avec la nouvelle commande pour la petite quantité. Pour les produits défectueux en lots, nous les réparerons et les renvoyer à vous ou à nous peuvent discuter la solution comprenant le rappel selon la vraie situation.
dessin de module d'affichage de contact de TFT RVB de 5,6 pouces
| PIN NON. | SYMBOLE | Entrée-sortie | FONCTION |
| 1 | V LED | P | TENSION DE PUISSANCE POUR LE CIRCUIT DE LED |
| 2 | V LED | P | TENSION DE PUISSANCE POUR LE CIRCUIT DE LED |
| 3 | Ajustement | Je | AJUSTEZ L'ÉCLAT DE LED AVEC L'IMPULSION DE PWM |
| 4 | GLED | P | PUISSANCE POUR LA CATHODE DE LED |
| 5 | GLED | P | PUISSANCE POUR LA CATHODE DE LED |
| 6 | VCC | P | TENSION DE PUISSANCE POUR LE CIRCUIT NUMÉRIQUE |
| 7 | VCC | P | TENSION DE PUISSANCE POUR LE CIRCUIT NUMÉRIQUE |
| 8 | MODE | Je | DE OU CONTRÔLE DE MODE DE HT |
| 9 | De | Je | LES DONNÉES PERMETTENT |
| 10 | CONTRE | Je | ENTRÉE DE SIGNAL DE VSYNC |
| 11 | HS | Je | ENTRÉE DE SIGNAL DE HSYNC |
| 12 | LA terre | P | AU SOL DE PUISSANCE |
| 13 | B5 | Je | ENTRÉE DE DONNÉES BLEUE (MSB) |
| 14 | B4 | Je | LES DONNÉES BLEUES ONT ENTRÉ |
| 15 | B3 | Je | LES DONNÉES BLEUES ONT ENTRÉ |
| 16 | LA terre | P | AU SOL DE PUISSANCE |
| 17 | B2 | Je | LES DONNÉES BLEUES ONT ENTRÉ |
| 18 | B1 | Je | LES DONNÉES BLEUES ONT ENTRÉ |
| 19 | B0 | Je | ENTRÉE DE DONNÉES BLEUE (LSB) |
| 20 | LA terre | P | AU SOL DE PUISSANCE |
| 21 | G5 | Je | ENTRÉE DE DONNÉES VERTE (MSB) |
| 22 | G4 | Je | LES DONNÉES VERTES ONT ENTRÉ |
| 23 | G3 | Je | LES DONNÉES VERTES ONT ENTRÉ |
| 24 | LA terre | P | AU SOL DE PUISSANCE |
| 25 | G2 | Je | LES DONNÉES VERTES ONT ENTRÉ |
| 26 | G1 | Je | LES DONNÉES VERTES ONT ENTRÉ |
| 27 | G0 | Je | ENTRÉE DE DONNÉES VERTE (LSB) |
| 28 | LA terre | P | AU SOL DE PUISSANCE |
| 29 | R5 | Je | ENTRÉE DE DONNÉES ROUGE (MSB) |
| 30 | R4 | Je | LES DONNÉES ROUGES ONT ENTRÉ |
| 31 | R3 | Je | LES DONNÉES ROUGES ONT ENTRÉ |
| 32 | LA terre | P | AU SOL DE PUISSANCE |
| 33 | R2 | Je | LES DONNÉES ROUGES ONT ENTRÉ |
| 34 | R1 | Je | LES DONNÉES ROUGES ONT ENTRÉ |
| 35 | R0 | Je | ENTRÉE DE DONNÉES ROUGE (LSB) |
| 36 | LA terre | P | AU SOL DE PUISSANCE |
| 37 | DCLK | Je | HORLOGE DE DONNÉES |
| 38 | LA terre | P | AU SOL DE PUISSANCE |
| 39 | L/R | Je | DIRECTION DU BALAYAGE DE GAUCHE À DROITE CHOISIE |
| 40 | U/D | Je | CHOISISSEZ EN HAUT OU EN BAS DE LA DIRECTION DU BALAYAGE |

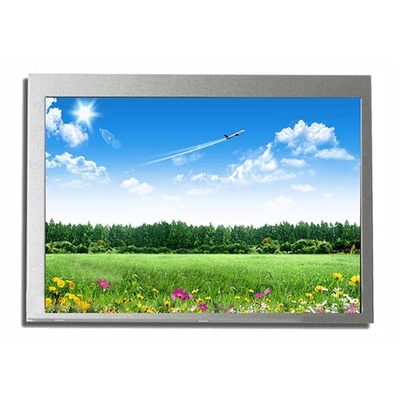

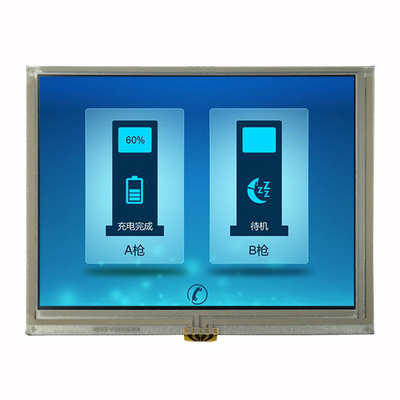

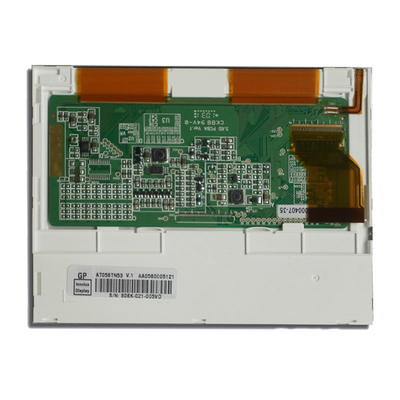

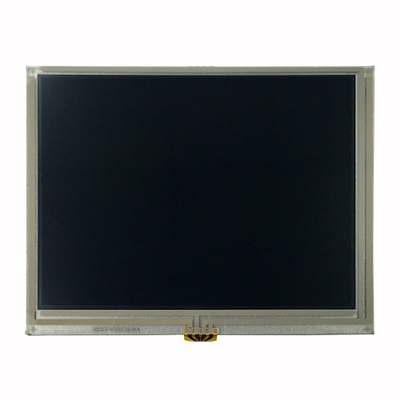

image de produit de module d'affichage de contact de TFT RVB de 5,6 pouces vraie
Mot-clé de recherche : le tft 5,6", l'affichage à cristaux liquides de 5,6 tft, 5,6" l'affichage à cristaux liquides de tft, affichage à cristaux liquides de tft de 5,7 pouces, l'affichage à cristaux liquides 5,6 de tft, l'affichage de 5,6 tft, 5,6" affichage de tft, affichage de tft de 5,6 pouces, l'affichage 5.6inch, tft de tft montrent 5,6", affichage d'affichage à cristaux liquides de tft de 5,6 pouces
