Détails sur le produit:
|
| Produit: | Affichage de TFT de 3,5 pouces | Résolution: | pixels 320x480 |
|---|---|---|---|
| Numéro de broche: | 45 bornes | Interface: | Interface MCU +RGB |
| Le contour de Dim.: | 54.9x82.94x2.1 (mm) | Direction de la vue: | À 12 heures. |
| Écran tactile: | sans écran tactile | Le système d'exploitation du pilote: | ST7796S |
| Connexion: | Le raccordement | Luminance extérieure: | 300 Cd/m2 |
| Température de fonctionnement.: | -20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage de module de TFT LCD de 3,5 pouces,Affichage de module de ST7796S TFT LCD |
||
À propos de cet article SF-TC350H-8417A-N
3L'écran TFT LCD de 5 pouces de qualité industrielle avec une résolution de matrice de points de 320x480, équipé d'un driver IC ST7796S, est une solution d'affichage de haute qualité conçue pour les écrans frontaux des appareils intelligents.Les caractéristiques de ce moniteur sont les suivantes:
Contraste: Les écrans LCD TFT de qualité industrielle ont généralement un contraste élevé pour assurer la superposition des images et la vivacité des couleurs.
Interface: Plusieurs options d'interface peuvent être fournies, telles que l'interface RVB, le LVDS, etc., pour répondre aux besoins de différents systèmes.
Services personnalisés: en fonction des besoins du client, des services personnalisés peuvent être fournis, y compris la taille, la résolution, l'interface et les fonctionnalités.
Durabilité: des composants de qualité industrielle sont utilisés pour assurer la stabilité et la durabilité à long terme de l'affichage, adaptés à un fonctionnement ininterrompu 24 heures sur 24 et 7 jours sur 7.
Ce moniteur est une solution d'affichage idéale pour les applications industrielles et commerciales en raison de sa haute résolution, de sa haute luminosité, de son contraste élevé et de sa durabilité industrielle.
Caractéristiques
| Produit: | 3Affichage TFT de 0,5 pouce | Résolution: | 320x480 pixels |
|---|---|---|---|
| Numéro de broche: | 45 épingles | Interface: | Interface MCU + RGB |
| Le contour de Dim.: | 54.9 x 82,94 x 2,1 mm | Direction de la vue: | À 12 heures. |
| Écran tactile: | Sans écran tactile | Le pilote IC: | Le code de l'établissement est: |
| Connexion: | Le raccordement | La luminance de surface: | 300 Cd/m2 |
| Température de fonctionnement: | -20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
Dessin de contour mécanique
Définition du pin d'interface
|
Je ne veux pas. |
Nom PIN |
Résultats |
Définition |
|
1 à 6 |
K1-K6 |
Je vous en prie. |
Cathode à LED |
|
7 |
Une |
Je vous en prie. |
Anode à LED |
|
8 |
Le GND |
Je suis... |
Le sol |
|
9 à 10 |
Le CCR |
Je suis... |
Appareil électrique 2.8V Voltage |
|
11 |
N.C. |
- |
Mettez à ouvrir |
|
12 |
CS |
Je suis... |
Pin d'entrée pour le signal de sélection des puces |
|
13 |
RS |
Je suis... |
Sélectionnez le signal |
|
14 |
WR |
Je suis... |
Écrire une épingle d'entrée de signal stroboscopique |
|
15 |
RD |
Je suis... |
Lire le bouton d'entrée du signal stroboscopique |
|
16 |
Le SDA |
Je suis... |
Pinceau d'entrée de l'interface SPI |
|
17 |
ODD |
Je suis... |
SPI Interface de sortie Pin |
|
18 à 35 ans |
Le nombre de points de contrôle |
Résultats |
Affichage des données d'entrée/sortie |
|
36 |
DE |
Je suis... |
Données d'entrée activées |
|
37 |
DCLK |
Je suis... |
Signal d'horloge pour échantillonner chaque date |
|
38 |
HSYNC |
Je suis... |
Signal de synchronisation horizontal |
|
39 |
Le GND |
Je suis... |
Le sol |
|
40 |
VSYNC |
Je suis... |
Signal de synchronisation verticale |
|
41 |
Réinitialiser |
Je suis... |
Signal d'entrée de réinitialisation LCM |
|
42 à 44 |
Le nombre de points de contrôle |
Je suis... |
Le mode d'interface MCU est sélectionné. |
|
45 |
Le GND |
Je suis... |
Le sol |
Limite absolue maximale
|
Nom de l'article |
Le symbole |
Valeur |
Unité |
|
Voltage d'alimentation pour logique |
VDD |
0.3 à 4.6 |
V |
|
Voltage d'entrée |
Le vin |
VDD + 0.3 |
V |
|
Température de fonctionnement |
- Je vous en prie. |
- 20 à 70 |
°C |
|
Température de stockage |
Tstg |
- 30 à 80 |
°C |
Caractéristiques du courant continu
|
Nom de l'article |
Le symbole |
- Je vous en prie. |
Le type |
Je suis désolé. |
Unité |
Condition d'essai |
|
Voltage de fonctionnement |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Courant d'alimentation |
DSI |
- |
- |
5 |
- Je ne sais pas |
VDD = 2,8 V, Ta = 25 °C |
|
Voltage d'entrée |
VIH |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Courant de fuite d'entrée |
IIL |
- Une.0 |
- |
1.0 |
- Je ne sais pas |
VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
|
Nom de l'article |
Le symbole |
Résultats |
Type de produit |
Maximum |
Unité |
Le test Condition |
|
Voltage d'alimentation |
Vf |
- |
3.2 |
3.4 |
V |
Si = 140 mA |
|
Courant d'alimentation |
Si |
- |
140 |
- |
- Je ne sais pas |
- |
|
Voltage inverse |
- Je ne sais pas. |
- |
- |
5 |
V |
- |
|
Dissipation de puissance |
Pd |
- |
- |
- |
mW |
- |
|
Intensité lumineuse pour la LCM |
- |
|
300 |
- |
Cd/m2 |
Si = 140 mA |
|
Uniformité pour la MPC |
- |
- |
- |
- |
Pourcentage |
Si = 140 mA |
|
Couleur du rétroéclairage |
Blanc |
|||||

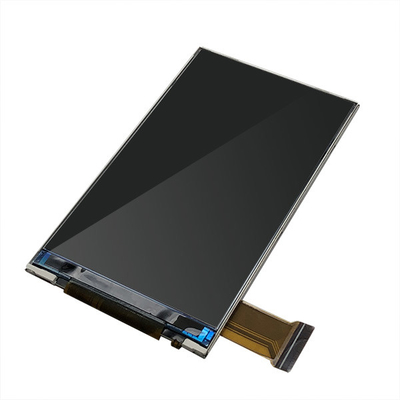

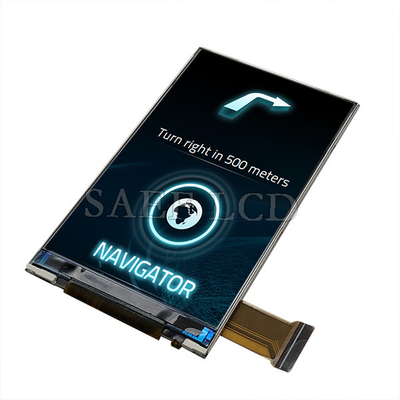

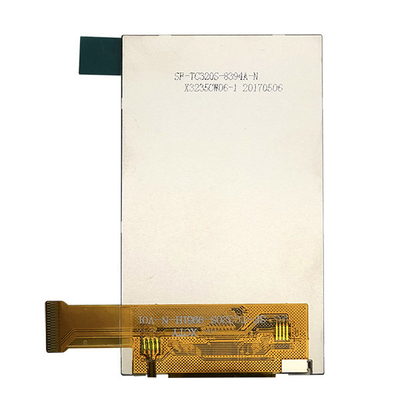

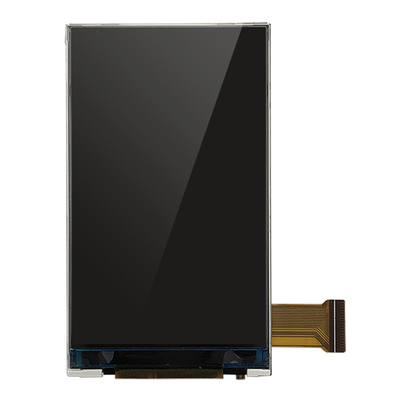

Image du produit
