Détails sur le produit:
|
| Produit: | 2Affichage LCD TFT de 0,8 pouces | Résolution: | 480x640 points |
|---|---|---|---|
| Le système d'exploitation du pilote: | ILI9806E ou ST7701 ou équivalent | Écran tactile: | Sans écran tactile (personnalisable) |
| Dimension en verre de couverture: | Personnalisable | Direction de la vue: | Gratuit (80/80/80/80) |
| Le contour de Dim.: | 50 (W) x 69,2 (L) x 2,35 (T) mm | Zones actives: | 43.20 x 57,60 mm |
| Interface: | RGB (personnalisable) | Connexion: | Type de connecteur de FPC |
| Numéro de broche: | 40 broches (personnalisables) | Luminance extérieure: | 260 cd/m2 (nits) |
| Voltage d'alimentation: | 3,2 V | Type de rétroéclairage: | LED blanche |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 480x640 TFT de haute résolution,Résolution à hauteur TFT de 2,8 pouces |
||
2.8" TFT 480x640, TFT LCD 2,8 pouces
Le module LCD TFT SF-TO280PY-8990B-N est un mode de portrait de taille diagonale de 2,8 ′′ 480x640 haute résolution à couleur complète, le module LCD SF-TO280PY-8990B-N prend en charge l'interface RVB.L'interface est personnalisableLe modèle SF-TO280PY-8990A-N est doté d'un module de 50 mm x 69,2 mm x 2,35 mm et d'une surface active de 43,20 mm x 57,60 mm.
SF-TO280PY-8990B-N est intégré avec le contrôleur ILI9806E, ou ST7701 ou le contrôleur IC de pilote équivalent sur le module, et sa tension d'alimentation logique varie de 2,6 V à 3,4 V. la valeur typique est de 3,2 V.La luminance de surface est de 260 cd/m2 (Nits)Ce modèle a une température de fonctionnement de -20 à 70 degrés et une température de stockage de -30 à 80 degrés.
Le modèle a été largement utiliséd dans les terminaux de point de vente, les lecteurs de caisse, les systèmes embarqués, l'automatisation, le GPS, les équipements médicaux, les dispositifs industriels, les équipements de sécurité qui nécessitent un affichage TFT de haute qualité et d'images colorées.
Caractéristiques
| Produit: | 2Affichage LCD TFT de 8 pouces | Résolution: | 480x640 points |
|---|---|---|---|
| Le pilote IC: | Le numéro d'immatriculation du véhicule est le numéro de série de l'appareil. | Écran tactile: | Sans écran tactile |
| Couverture en verre | Personnalisable | Direction de la vue: | Gratuit (80/80/80/80) |
| Le contour de Dim.: | 50 (W) x 69,2 (L) x 2,35 (T) mm | Zone active: | 43.20 x 57,60 mm |
| Interface: | RGB (personnalisable) | Connexion: | Type de connecteur FPC |
| Numéro de broche: | 40 broches (personnalisables) | La luminance de surface: | 260 Cd/m2 (nits) |
| Voltage d'alimentation: | 3.2 V | Type de rétroéclairage: | LED blanche |
| Durée de vie de la LED: | 40000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
Définition de la broche
| Le numéro de téléphone. | Le symbole | Fonction |
| 1 | LED- | Lumière arrière à LED (cathode) |
| 2 | LED+ | Lumière arrière LED ((Anode) |
| 3 | Le GND | Le sol |
| 4 | VDD | L'alimentation électrique est de 2,8 V. |
| 5 à 12 | Le nombre de personnes concernées par l'examen est déterminé par le tableau ci-dessous: | Données en bleu RVB |
| 13 à 20 |
Le nombre de points de contrôle est le nombre total de points de contrôle. |
Données en vert RVB |
| 21 à 28 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
Données en rouge RVB |
| 29 | Le GND | Le sol |
| 30 | Le PCLK | Signal d'horloge en points pour le fonctionnement de l'interface RVB |
| 31 | VDD | L'alimentation électrique est de 2,8 V. |
| 32 | HSYNC | Signal de synchronisation de ligne pour le fonctionnement de l'interface RVB |
| 33 | VSYNC | Signal de synchronisation des images pour le fonctionnement de l'interface RVB |
| 34 | DE | Signal d'activation des données pour le fonctionnement de l'interface RVB |
| 35 | N.C. | N.C. |
| 36 | Le GND | Le sol |
| 37 | CS | Choisissez une broche d'entrée |
| 38 | Réinitialiser | Entrée de réinitialisation externe. |
| 39 | Le SCL | Horloge d'interface SPI |
| 40 | Le SDA | Signal d'entrée en série |
2.8" TFT 480x640, TFT LCD 2,8 pouces dessin

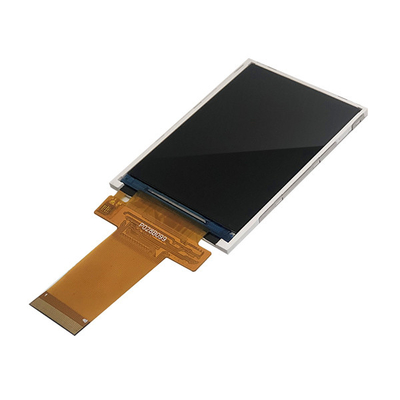

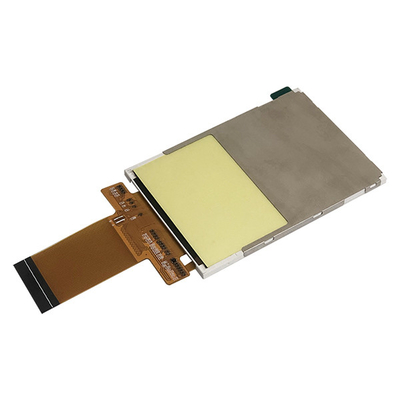

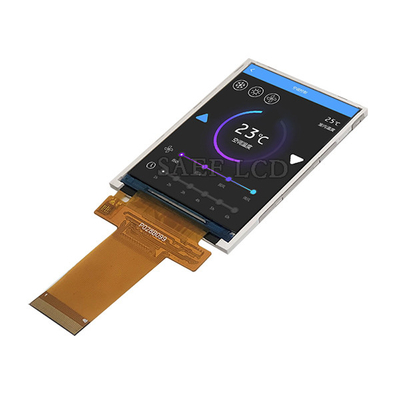

2.8" TFT 480x640, TFT LCD 2,8 pouces Image du produit
