Détails sur le produit:
|
| Produit: | 2Affichage LCD TFT de 0,6 pouces | écran tactile: | Panneau tactile résistif (RTP) |
|---|---|---|---|
| Résolution: | 480X320 | Direction de la vue: | IPS angle de vue complet (80/80/80/80) |
| Clé de pilotage: | R61531 | Numéro de broche: | 40 bornes |
| Connexion: | Type de connecteur de FPC | Luminance extérieure: | 240 cd/m2 (nits) |
| Interface: | MCU | Durée de vie des LED: | 40, 000 heures |
| Température de fonctionnement: | -10℃ à +60℃ | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | IPS TFT LCD 2,6",IPS TFT LCD 480x320 |
||
2.6 pouces affichage TFT LCD IPS 480x320 pixels mode paysage Introduction du produit
Saef Tech SF-TC260T-9954A-T est un écran LCD TFT de type IPS de 2,6 pouces en diagonale.
Détails rapides sur le produit:
1. Taille LCD: 2,6 pouces TFT
2Résolution: 480x320
3. Angle de vue: angle de vue libre
4Dimension du contour: 59,60x47,3x3,4 mm
5. IC du pilote LCD: R61531
6. Type d'interface LCD: MCU
7Température: -10°C à +60°C au sommet; Tst -20°C à +70°C
8. Panneau tactile: écran tactile résistif
Caractéristiques du produit:
1. SF-TC260T-9954A-T est un module TFT LCD est une taille diagonale de 2,6 pouces, 480x320, affichage LCD TFT en couleur complète avec écran tactile résistif (RTP).
2Ce module prend en charge l'interface MCU. Le modèle SF-TC260A-9954A-T a une dimension de module de 59,60 x 47,3 mm et une taille de surface active de 55,61 x 37,27 mm;
3. SF-TC260T-9954A-T est intégré au contrôleur R61531 sur le module, et sa tension d'alimentation logique varie de 2,6 V à 3,3 V.
4Il peut fonctionner à des températures allant de -10°C à +60°C; ses températures de stockage varient de -20°C à +70°C.
5. SF-TC260T-9954A-T est un module LCD en mode paysage, avec une luminosité de 250 cd/m2. Si vous souhaitez l'utiliser en mode portrait ou augmenter la luminosité, veuillez nous contacter pour plus de support technique.
6. SF-TC260T-9954A-T FPC peut être personnalisé, et en option avec ou sans écran tactile résistif (RTP).
Informations sur le produit:
| Produit: | 2Affichage LCD TFT de 0,6 pouces | Écran tactile: | Panneau tactile résistif (RTP) |
|---|---|---|---|
| Résolution: | 480x320 | Direction de la vue: | IPS Full Viewing Angle ((80/80/80/80)) Le point de vue de l'appareil |
| Le pilote IC: | R61531 | Numéro de broche: | 40 épingles |
| Connexion: | Type de connecteur FPC | La luminance de surface: | 240 Cd/m2 (nits) |
| Interface: | MCU | Durée de vie de la LED: | 40000 heures |
| Température de fonctionnement: | -10°C à +60°C | Conformité: | Conforme à la directive REACH et à la directive RoHS |
2Écran LCD TFT de 0,6 pouces IPS 480x320 pixels en mode paysage ProduitLe dessin
Définition de la broche:
| Nom de code. | Le symbole | Résultats | Définition |
| 1 | Les États membres | Résultats | Signal d'entrée du tableau tactile |
| 2 | Pour les produits: | Résultats | Signal d'entrée du tableau tactile |
| 3 | YD | Résultats | Signal d'entrée du tableau tactile |
| 4 | XR | Résultats | Signal d'entrée du tableau tactile |
| 5 | Le GND | P | Le sol |
| 6 | CICVC | P | Énergie 2.8V/1.8V Voltage |
| 7 | C.I.V. | P | Appareil électrique |
| 8 | Résultats de l'enquête | Je suis... | SELECTION 8BIT/16BIT |
| 9 | Le GND | P | Le sol |
| 10 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 11 | CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 12 | RS | Je suis... | Signal de sélection commandes/données. |
| 13 | Le GND | P | Le sol |
| 14 | WR | Je suis... | Écrivez le signal stroboscopique |
| 15 | RD | Je suis... | Lisez le signal stroboscopique. |
| 16 à 31 | Le nombre d'étoiles | Résultats | Signal de données |
| 32 | Le GND | P | Le sol |
| 33 | LED_A | P | Anode à LED |
| 34 | Le système de mesure de la lumière | P | Cathode à LED |
| 35 | LED_K2 | P | Cathode à LED |
| 36 | Le système de mesure de la lumière | P | Cathode à LED |
| 37 | Le système de mesure | P | Cathode à LED |
| 38 | LED_K5 | P | Cathode à LED |
| 39 | Le système de mesure de la lumière | P | Cathode à LED |
| 40 | Le GND | P | Le sol |

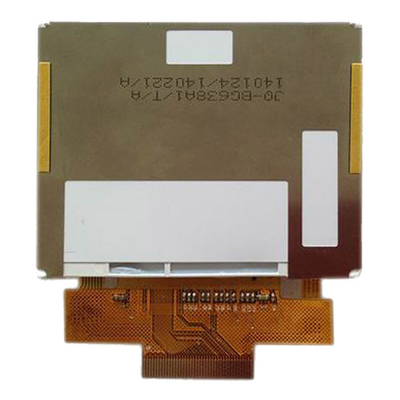

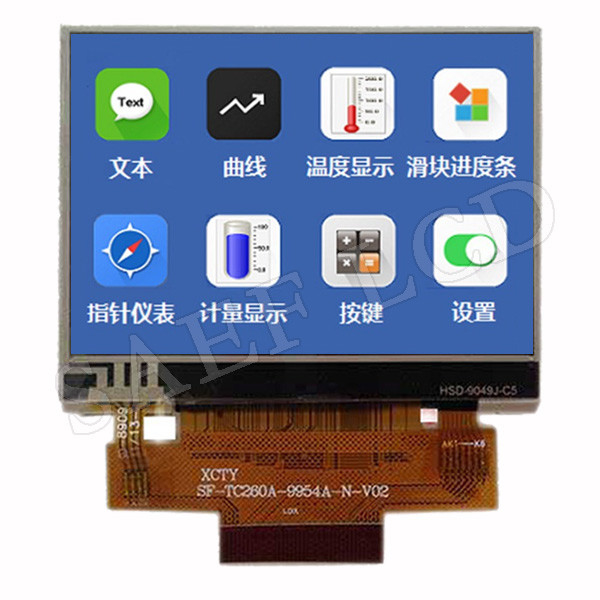

2Écran LCD TFT de 0,6 pouces IPS 480x320 pixels en mode paysage ProduitImage
