Détails sur le produit:
|
| Produit: | Écran tactile IPS TFT de 3 pouces | Résolution: | 240x400 pixels |
|---|---|---|---|
| Direction de la vue: | IPS Tous les angles de vue | écran tactile: | avec l'écran tactile de PCAP |
| Lentille de couverture: | Personnalisable | Luminance extérieure: | 300 cd/m2 (personnalisable) |
| interface: | Bits de MCU 8/16 | Numéro de broche: | 40 bornes |
| Connexion: | Plugging / ZIF (personnalisable) | Clé de pilotage: | S6D04D1 |
| Temps de fonctionnement.: | -20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Écran tactile LCD TFT de 240x400,Écran tactile LCD TFT PCAP,Écran tactile LCD TFT de 3 pouces |
||

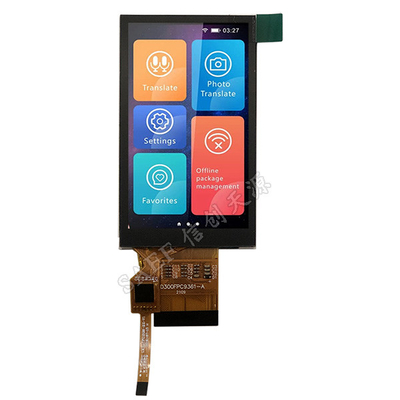

Écran tactile IPS TFT PCAP de 3 pouces, résolution 240x400
Examen rapide du produit
Le numéro de modèle.Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
¢ Taille: 3"
Résolution: 240×400 points
¢ Direction de la vue: IPS
¢ Interface:Interface MCU 8 bits et 16 bits
¢ IC du pilote:S6D04D1
¢ Conseil de contrôle: non
Lumière (cd/m2): 300
¢ Cadre à travers le trou: Non
Écran tactile: avec écran tactile capacitif
Définition
SAEF TECHNOLOGY SF-TC300D-8974A-CT est un écran TFT-LCD de 3 pouces avec une résolution de 240x400 (240 pixels horizontaux sur 400 pixels verticaux). Ce modèle prend en charge une interface MCU de 8 bits et 16 bits;la tension d'alimentation (VCC) du panneau LCD de conduite est de 2.5V à 3.3V. La valeur typique est de 2.8V. Il peut être utilisé dans les systèmes embarqués, l'automatisation, le GPS, les équipements médicaux, les appareils industriels,équipement de sécurité qui nécessite un affichage TFT d'une image de haute qualité et colorée.
SF-TC300D-8974A-CT est un TFT de type IPS-LCD avec une luminosité de 300 cd/m2 (valeur typique). la luminosité peut être personnalisée pour atteindre 1000 nits. Il peut fonctionner à des températures de -20°C à +70°C;sa température de stockage varie de -30°C à +80°C.
Caractéristiques
| Produit: | Écran tactile IPS TFT de 3 pouces |
| Résolution: | 240x400 pixels |
| Écran tactile: | Avec écran tactile |
| La luminance de surface: | 300 Cd/m2 (peut être personnalisé) |
| Numéro de broche: | 40 épingles |
| Le pilote IC: | S6D04D1 |
| Direction de la vue: | IPS Tous les angles de vue |
| Lentille de couverture: | Personnalisable |
| Interface: | MCU 8/16 bits |
| Connexion: | Plugging / ZIF (personnalisable) |
| Température de fonctionnement: | -20°C à +70°C |
| Conformité: | Conforme à la réglementation REACH et RoHS |

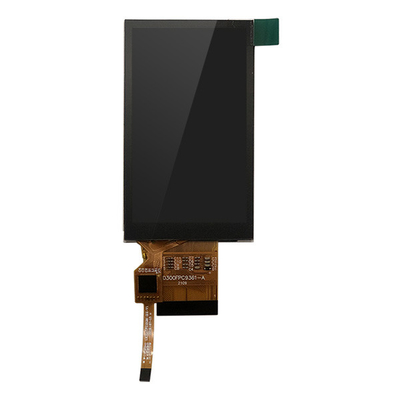

3 pouces IPS TFT PCAP écran tactile 240x400 Résolution
Définition de la broche
Pin1 Terrain du GND
Pin2 A BL LED A
Le code de détection est le code de détection de la commande.
Pin4 GND Terrain
Pin5 Réset Le signal de réinitialisation.
Pin6 VDD Puissance du système 2,8 à 3,3 V
Pin7 VDD Puissance du système 2,8 à 3,3 V
Pin8 IM1 IM1 est égal à 0,8 bits.
Le bus de données de 8 bits du MCU
Pin17 C.S. La puce sélecte le signal.
Pin18 RS Puissance du système1.8-3.3V
Pin19 WR Activer l'écriture
Pin20 RD Lire activé faible activité.
Pin21 GND Terrain
Pin22-Pin29 D15-8 MCU H8 bit Bus de données GND
Pin30 GND Terrain
Pin31 TEFramme signal d'impulsion de la tête, qui est utilisé pour écrire des données sur la RAM interne.
Pin32-40 NC Démon
Écran tactile IPS TFT PCAP de 3 pouces à résolution 240x400
Les installations d'usine et les certificats
Fabricant de modules d'affichage LCD TFT - plus de 300 produits standard TFT en ligne
SAEF Technology est un fabricant mondial leader d'affichage LCD TFT basé en Chine. SAEF offre une large gamme de produits de modules d'affichage TFT de petite à moyenne taille dans des tailles allant de 0,96 " à 1 ".Ronde de 22 pouces, 1,28 pouce de tour,1.44", 1.54", un.77" 2", 2,1 "ronde, 2,2 "2,3", 2,4", 2,6", 2,8", 3", 3,1", 3,2", 3,4" 3,5", 3,6", 3,7", 4", 4,3", 4,6", 5", 5,5", 5,6", 5,7", 6,5", 7", 8", 9", 10,1", 10,2", 10,4", 11,6", 12,1", 12,3", 13,3", 14",15 pouces, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" et 28" TFT (taille diagonale de la zone active) et ainsi de suite.en outre, presque chaque élément est acceptable de dériver des éléments standard pour répondre aux besoins des clients.
Les écrans TFT SAEF sont qualifiés conformément à la norme industrielle, y compris les modules TFT-LCD standard, IPS TFT, TFT LCD haute luminosité (affichage lisible par la lumière du soleil), les panneaux TFT avec panneaux de commande,Type de barre TFTCes écrans comprennent les modes paysage ou portrait.Les écrans LCD SAEF TFT sont disponibles dans diverses résolutions ainsi que des écrans tactiles en option dans la technologie résistive et capacitive projetée (écran tactile PCAP)Beaucoup de nos modules d'affichage TFT ont plus d'une interface disponible, notamment MCU, RGB, TTL, LVDS et MIPI DSI.Les modules SAEF TFT sont parfaits pour un certain nombre d'applications, y compris le contrôle industriel, machine à café, équipement médical, système de point de vente, automatisation, navigateur GPS, produits de première nécessité, contrôle de l'énergie, télécommunications, équipement médical, etc.
