Détails sur le produit:
|
| Mots clés: | TFT de 7 pouces | écran tactile: | CTP ((Écran tactile capacitif) |
|---|---|---|---|
| Résolution: | points 1024x600 | Dimension en verre de couverture: | Peut être personnalisé |
| Interface de la MLC: | Mipi | Luminance extérieure: | 300 cd/m2 |
| Durée de vie des LED: | 40, 000 heures | Goupilles: | 30 épingles |
| Direction de la vue: | Tout angle de vue (80/80/80/80) | Interface CTP: | I2C |
| Temps de fonctionnement.: | – 20℃ à +70℃ | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | MIPI écran tactile de TFT LCD de 7 pouces,IPS écran tactile de TFT LCD de 7 pouces,PCT affichage à cristaux liquides de tft de contact de 7 pouces |
||

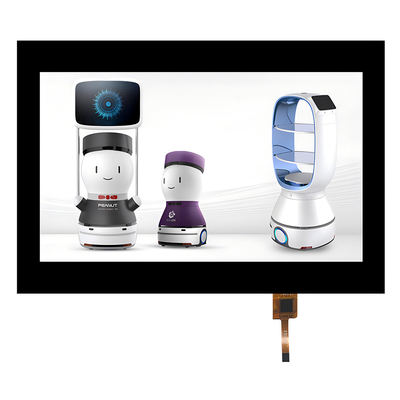

Module LCD TFT 7 pouces 1024x600 interface MIPI IPS avec CTP dessin du produit introduction du produit
Détails rapides sur le produit:
1Taille de l'écran LCD: 7 ′′ TFT
2Résolution: 1024x600
3Vue de l' angle: libre
4- Dimension du contour: 164x97x2.6mm
5. Type d'interface MIPI
6. Type d'interface CTP: I2C
7Température: -20°C à +70°C au sommet; Tst -30°C à +80°C
8. Panneau tactile: écran tactile capacitif ((CTP)
SAEF Technology SF-TO700B-8857A-CT est un écran LCD TFT à angle de vue complet de type IPS de 7 pouces avec une résolution QVGA de 1024 x 600 pixels.et le verre de couverture est personnalisable.
Ce module LCD a une dimension de contour de 164*97*2,6 mm, et une taille AA de 154,21x85,92 mm. Ce LCD TFT de 7 pouces est équipé d'un écran tactile PCAP (capacitive).L'interface SF-TO700B-8857A-CT est avec l'interface MIPIL'interface CTP est I2C. SF-TO700B-8857A-CT est doté d'une luminosité de surface de 300cd/m2 (nits), ce module d'affichage LCD peut fonctionner à des températures allant de 20°C à +70°C.
Ce module LCD TFT 7 ′′ est largement utilisé dans les équipements de mesure, les appareils médicaux, l'automatisation domestique, le système de sécurité d'accès, les étiquettes de prix des supermarchés et les appareils ménagers, les appareils GPS, etc.
| Les mots clés: | TFT de 7 pouces | Écran tactile: | CTP ((Écran tactile capacitif) |
|---|---|---|---|
| Résolution: | 1024x600 points | Dimension du verre de couverture: | Peut être personnalisé |
| L'interface du LCM: | MIPI | La luminance de surface: | 300 Cd/m2 |
| Durée de vie de la LED: | 40000 heures | Les épingles: | 30 épingles |
| Direction de la vue: | Toutes les vues (80/80/80/80) | Interface CTP: | Le secteur privé |
| Température de fonctionnement: | ¥20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
Assurance qualité
1Pour chaque pièce, nous avons 3 fois 100% de test pour assurer une bonne qualité.
2.Le responsable de l'assurance qualité travaille dans l'industrie des écrans LCD depuis plus de 14 ans.Les principaux opérateurs de fabrication et d'assurance qualité travaillent dans l'industrie des écrans LCD depuis plus de 7-8 ans.Notre équipe sont tous très professionnels et expérimentés dans les fichiers LCD pour assurer la qualité pour les clients.
Questions fréquentes
Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité. Des échantillons mixtes de différents numéros d'articles sont acceptables.
Qu'en est-il du délai de livraison?
R: Pour les produits hors stock, des échantillons en stock immédiatement. 1 à 1,5 semaines pour la reconstitution des échantillons. 4-6 semaines pour la production en série. Pour les produits de conception, 2-3 jours pour la proposition de dessin de compteur;2 semaines pour la prise d'échantillons lors de l'homologation du dessin; 5 à 6 semaines pour les essais/production en série lors de l'approbation de l'échantillon.
Q3. Avez-vous une limite de MOQ pour l'ordre d'échantillon et de production?
A: MOQ faible. 3-5 pièces pour vérification d'échantillons sont disponibles. MOQ de production de masse est normalement 1K / lot. Nous soutenons qty inférieur à MP MOQ pour la commande par trail / PP.
Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?
R: Expédition par DHL, UPS, FedEx ou TNT. Il faut 5 à 7 jours pour arriver. Expédition aérienne et maritime également en option.
Q. Comment procéder à une commande de module LCD?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement Nous citons selon vos exigences ou nos suggestions.
Troisièmement, le client confirme les échantillons et dépose un dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
Q6. Est-il permis d'imprimer mon logo sur le produit LCD?
R: Oui. Veuillez nous informer officiellement au stade de la conception, et nous ferons des échantillons avec votre logo pour votre test et votre approbation d'échantillon. À l'approbation d'échantillon, la production de masse suivra les échantillons approuvés.
Q7: Offrez-vous une garantie pour les produits?
R: Oui, nous offrons une garantie d'un an à nos produits.
Q8: Comment traiter avec le défectueux?
R: Premièrement, nos produits sont produits dans un système de contrôle de qualité strict et le taux défectueux sera inférieur à 0,2%.
Deuxièmement, pendant la période de garantie, nous vous enverrons de nouveaux écrans LCD avec une nouvelle commande pour une petite quantité.Nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris un nouveau appel selon la situation réelle..
Module LCD TFT 7 pouces 1024x600 interface MIPI IPS avec dessin de produit CTP
| Le numéro de code. | Le symbole | Fonction |
| 1 | VLED+ | Anode à LED |
| 2 | VLED+ | Anode à LED |
| 3 | VGH | Puissance positive pour TFT |
| 4 | VGL | Puissance négative pour TFT |
| 5 | Numéro de référence | Porte vers le haut ou vers le bas contrôle de balayage. UPDN = L, impulsion de démarrage verticale de sortie STV2 et sortie logique de la broche UD L au pilote de la passerelle (par défaut). UPDN = H, impulsion de démarrage verticale de sortie STV1 et sortie logique de la broche UD H au pilote de la porte |
| 6 | Le SHLR | Contrôle de la séquence droite ou gauche. SHLR = ?? L??, décalage à gauche: dernière donnée = S1←S2←S3..........←S1536 = première donnée. SHLR = ?? H??, décalage à droite: première donnée = S1→S2→S3........→S1536 = dernière donnée. (par défaut) |
| 7 | Le VLED- | Cathode à LED |
| 8 | Le VLED- | Cathode à LED |
| 9 | AVDD | Puissance pour le circuit analogique |
| 10 | Le GND | Le sol |
| 11 | D3P | Entrée de données MIPI. |
| 12 | D3N | Entrée de données MIPI. |
| 13 | Le GND | Le sol |
| 14 | D2P | Entrée de données MIPI. |
| 15 | D2N | Entrée de données MIPI. |
| 16 | Le GND | Le sol |
| 17 | Le CLKP | Entrée de l'horloge MIPI |
| 18 | Nombre de personnes | Entrée de l'horloge MIPI |
| 19 | Le GND | Le sol |
| 20 | D1P | Entrée de données MIPI. |
| 21 | D1N | Entrée de données MIPI. |
| 22 | Le GND | Le sol |
| 23 | D0P | Entrée de données MIPI. |
| 24 | Nom de l'entreprise | Entrée de données MIPI. |
| 25 | Le GND | Le sol |
| 26 | Le code STBYB | En mode veille. STBYB = H, fonctionnement normal (par défaut) STBYB = L, le contrôleur de synchronisation, le pilote source s'éteint, toutes les sorties sont GND. |
| 27 | Réinitialiser | Une broche de réinitialisation globale. bas actif pour entrer dans l'état de réinitialisation. normalement tirer haut. connexion avec un circuit de réinitialisation RC pour la stabilité. |
| 28 | VDD ((1.8V) | Circuit numérique |
| 29 | VDD ((1.8V) | Circuit numérique |
| 30 | VCOMIN | Voltage commun |

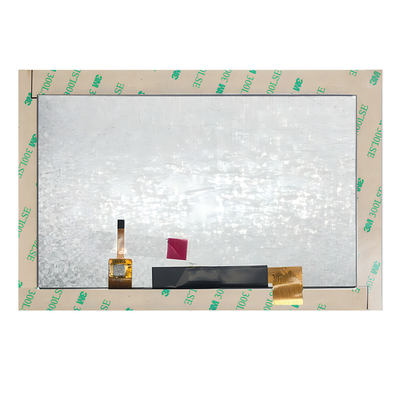

Module LCD TFT de 7 pouces 1024x600 interface MIPI IPS avec image du produit CTP
