interface TFT LCD, catégorie des véhicules à moteur de SPI de 5 pouces affichage de 5 pouces
La TECHNOLOGIE SFTO500HQ-7012A-N de SAEF est un plein affichage de TFT LCD de 5 pouces avec la résolution 800x480 (800 horizontaux par rangée verticale de 480 pixels). Elle peut être employée dans les systèmes inclus, automation, matériel médical, dispositif industriel, l'équipement de sécurité qui exige l'affichage de TFT dans l'image de haute qualité et colorée. SFTO500HQ-7012A-N est un type TFT d'IPS-LCD avec cd/m2 de l'éclat 500 - 1000 (valeur typique). Il peut fonctionner aux températures à partir de -30℃ à +85℃.
| Article d'informations générales |
Contenu |
| Taille d'affichage d'affichage à cristaux liquides (diagonale) |
5 pouces IPS |
| Structure de module |
Affichage d'affichage à cristaux liquides + carte PCB |
| Type d'affichage d'affichage à cristaux liquides |
TFT/TRANSMISSIVE |
| Mode d'affichage d'affichage à cristaux liquides |
Normalement noir |
| Direction de visionnement recommandée |
TOUTE L'heure de VUE |
| Taille de module (W×H×T) |
137.30×80.97×5.50 millimètre |
| Secteur actif (W×H) |
108.00×64.80 millimètre |
| Nombre de pixels (résolution) |
Pixel 800RGB×480 |
| Lancement de pixel (W×H) |
0.135×0.135 millimètre |
| Type d'interface de module |
interface de SPI de 3 fils |
| Tension d'entrée de module |
5V |
| Nombres de couleur |
16.7M |
| Type de contre-jour |
LED blanche |
interface TFT LCD, catégorie des véhicules à moteur de SPI de 5 pouces dessin d'affichage de 5 pouces

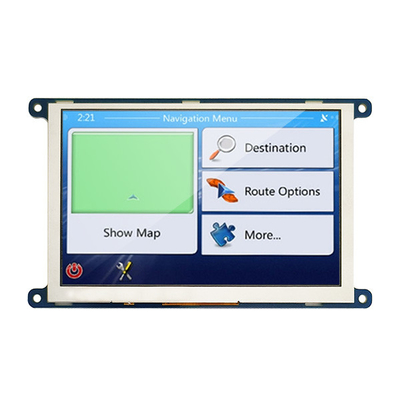

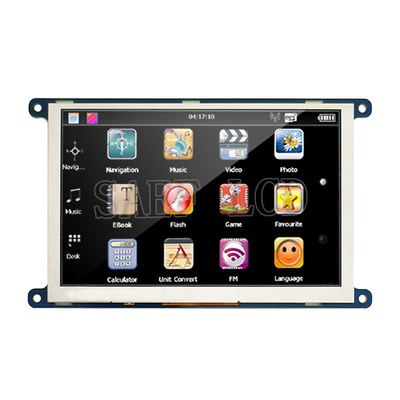

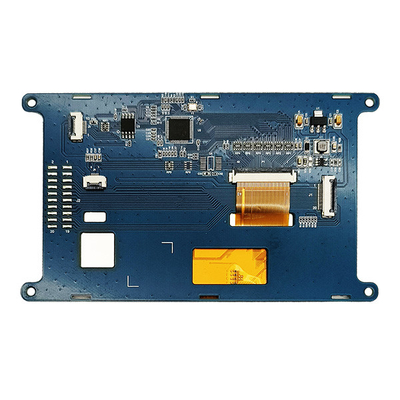

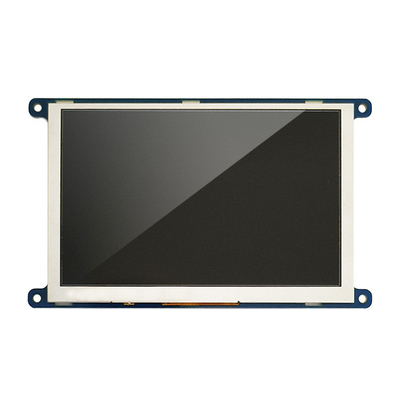

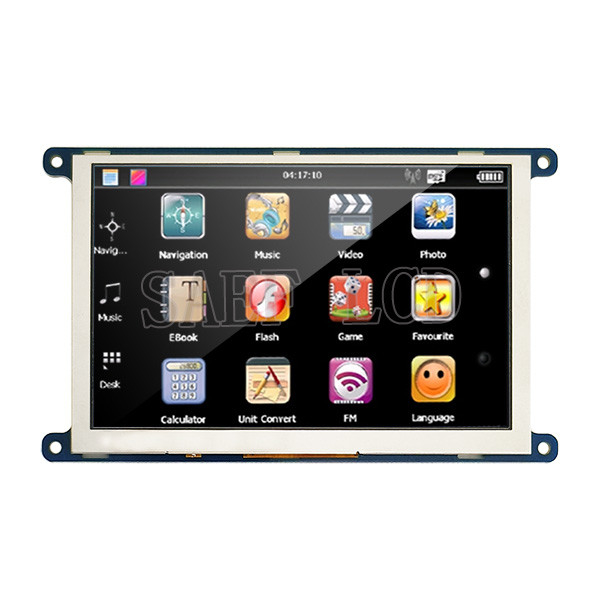

interface TFT LCD, catégorie des véhicules à moteur de SPI de 5 pouces image de produit d'affichage de 5 pouces
Définition de Pin :
Description de l'interface J1&J2
Pin1~2, VCC5V/alimentation d'énergie/alimentation énergie de module (type 5V.)
Pin3~4, LA terre / Alimentation d'énergie/ Au sol de puissance
Pin5, LCD_CS/ Je / Goupille de Chip Select pour I/F. périodique à 3 fils.
Pin6, OR/-/ Aucune connexion
Pin7, LCD_SCLK/ Je /Horloge d'I/F. périodique à 3 fils.
Pin8, LCD_INT/O / La sortie d'interruption pour que le centre serveur indique le statut.
Pin9, LCD_RST/I/ C'est une basse goupille remise à zéro active pour l'affichage à cristaux liquides.
Pin10, LCD_SDA / Entrée-sortie/ goupille de données de Bi-direction de SPI à 3 fils I/F.
Pin11, CTP_INT (OR) /O/ Interruption externe de PCT au centre serveur
Pin12, CTP_SCL) (D'OR/JE/ Entrée d'horloge de PCT I2C
Pin13, CTP_SDA) (D'OR/ENTRÉE-SORTIE/ Entrée et sortie de données de PCT I2C
Pin14, CTP_RST (OR) / Je / Le signal "Reset" externe de PCT, le bas est en activité
Pin15, OR /-/ Aucune connexion
Pin16, Alimentation de la terre/énergie/ Au sol de puissance
Pin17, OR /-/ Aucune connexion
Pin18, OR / -/ Aucune connexion
Pin19, OR /- / Aucune connexion
Pin20, LA terre /Alimentation d'énergie/ Au sol de puissance
Description de l'interface J3 (interface brûlante instantanée de SPI)
Pin1, SF_CLK / Je / Entrée d'horloge périodique
Pin2, SF_DI / Je / Les données ont entré
Pin3, SF_DO / O / Sortie de données
Pin4, SF_CS / Je / Chip Select Input
Pin5, LCD_RST / Je / Signal "RESET" d'affichage à cristaux liquides. Cette goupille doit être traction basse
Pin6, LA terre / Alimentation d'énergie / Au sol de puissance
Pin7, OR / - / Aucune connexion
Pin8, OR / - / Aucune connexion
Pin9~10, 3.3V / Alimentation d'énergie / Alimentation d'énergie pour l'éclair de SPI (type 3.3V.)
