Détails sur le produit:
|
| Produit: | LCD TFT circulaire de 4 pouces | interface: | MIPI (personnalisable) |
|---|---|---|---|
| Écran tactile: | avec CTP Facultatif | Direction de la vue: | IPS (80/80/80/80) |
| Pin Number: | 30 bornes | Taille du module: | 105.3x109,61x2,3 mm |
| Zones actives: | 1010,92 mm de diamètre | Luminance extérieure: | 500 à 1000 cd/m2 (nits) |
| Temps de fonctionnement.: | -30°C à +85°C | Vie de LED: | 40 000 heures |
| Mettre en évidence: | TFT LCD du tableau de bord de la voiture,LCD TFT ronde de 4 pouces,LCD circulaire de qualité automobile |
||
LCD TFT ronde de 4 pouces, LCD circulaire de qualité automobile avec interface MIPI, luminosité de 500 à 1000 nits
pour le tableau de bord de la voiture
Description du produit
Saef Tech SF-TO400XC-8996A2-N est un écran LCD TFT de qualité automobile largement utilisé pour le tableau de bord de voiture. sa taille diagonale est de 4 pouces avec une résolution d'affichage de 720 x 720 pixels.et la tension d'alimentation (Vdd) varie de 2.6V à 3.6V, typiquement 2.8V.
Le module TFT LCD SF-TO400XC-8996A-N est en mode circulaire avec une luminosité de 500 à 1000 nits (valeur typique).Il peut fonctionner à des températures de -30°C à +85°C;
| Point d'information générale | Le contenu |
| Taille de l'écran LCD (diagonale) | 4 pouces TFT rond |
| Structure du module | Affichage TFT |
| Type d'affichage LCD | TFT/TRANSMISSIVE, qui est utilisé pour les télécommunications |
| Mode d'affichage LCD | Normalement noir |
| Direction de vue recommandée | IPS tous les angles de vue |
| Taille du module (W × H × T) | 105.3x109,61x2,3 mm |
| Surfaces actives (W × H) | 1010,92 mm de diamètre |
| Nombre de pixels (résolution) | 720RGB×720 pixels |
| Type d'interface du module | Interface MIPI |
| Temps de fonctionnement. | -30°C à +85°C |
| Luminance de surface | 1000 cd/m2 |
| Nombre de couleurs | 16.7M |
| Type de rétroéclairage | LED blanche |
Définition de la broche
N° de code PIN NOM
1 anode LED LEDA
2 cathodes LEDK1 à LED
3 cathodes LEDK2 à LED
4 VCI alimentation électrique 2,8 à 3,3 V
L'alimentation électrique est fournie par une alimentation électrique à haute tension de 1,8 V à 2 V.
6 RÉSÉTEMENT Les signaux de réinitialisation de la LCM
7 TE Puissance d'effet de déchirure
8 PWM La sortie de fréquence PWM pour la commande du pilote LCD.
9 GND Terrain
10 D0P DSI-D0+ signaux de données
11 D0N DSI-D0- signaux de données
12 GND au sol
13 signaux de données D1P DSI-D1+
14 signaux de données D1N DSI-D1
15 GND au sol
16 CLKP DSI-Horloge+
17 CLKN DSI-Horloge
18 GND au sol
19 signaux de données DSI-D2+ D2P
20 signaux de données D2N DSI-D2
21 GND au sol
22 signaux de données D3P DSI-D3+
23 signaux de données D3N DSI-D4
24 GND au sol
25 TP_INT Touch Interrompu
26 TP_SDA Signal de données IIC tactile
27 TP_SCL Signal d'horloge IIC à commande tactile
28 TP_RESET Signal de réinitialisation par toucher
29 TP_VCI Touch L'alimentation électrique
30 TP_IOVCC Touch L'alimentation électrique
Voltage d'alimentation pour VDD logique 0,3 à 3,6 V
La tension d'entrée est de VDD+0,3 V.
Température de fonctionnement Topr -30°C à +85°C
Température de stockage Tstg -30°C à +85°C
Voltage de fonctionnement VDD 2.6 2.8 3.3 V
Le courant d'alimentation est de 30 mA (VDD = 2,8 V, Ta = 25 °C).
Le débit de l'appareil doit être supérieur ou égal à:
Faillite à l'entrée:
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage.
LCD TFT ronde de 4 pouces, LCD circulaire de qualité automobile avec interface MIPI, luminosité de 500 à 1000 nits
pour le tableau de bord de la voiture
Dessin du produit
LCD TFT ronde de 4 pouces, LCD circulaire de qualité automobile avec interface MIPI, luminosité de 500 à 1000 nits
pour le tableau de bord de la voiture

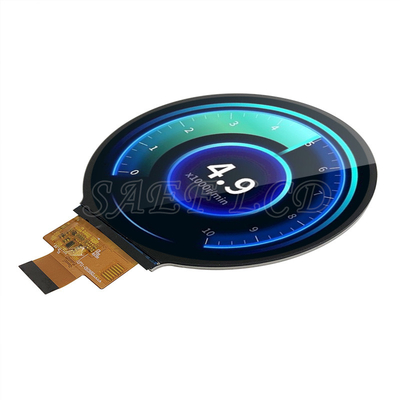

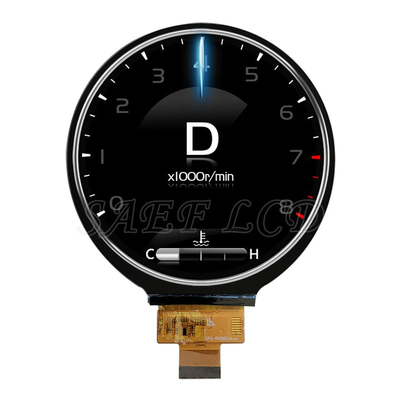

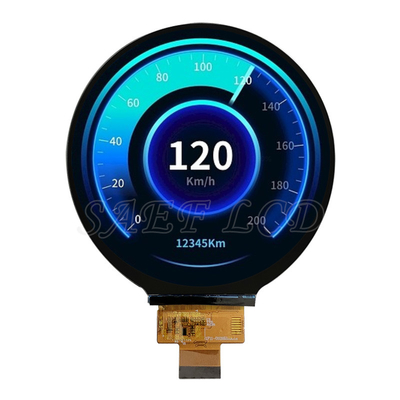

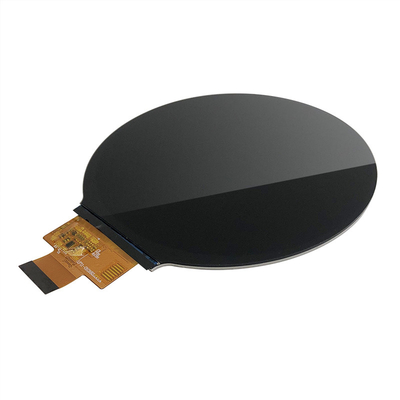

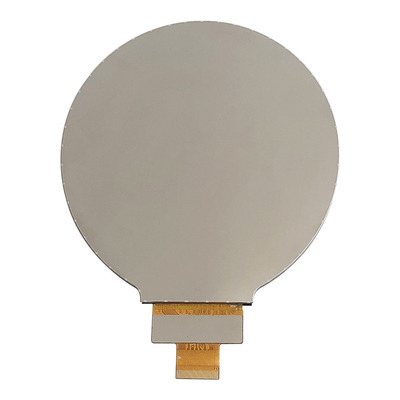

Image du produit
L'usine et les installations
Pourquoi nous choisir?
1Nous fournissons des solutions personnalisées pour l'affichage LCD.
Votre produit a-t-il des exigences d'application spéciales, des spécifications électriques, des spécifications optiques, des caractéristiques tactiles ou des dimensions mécaniques qui nécessitent des écrans personnalisés?SAEF peut répondre à vos exigences LCD personnalisées.
2. Solution totale pour écran tactile et affichage
Êtes-vous préoccupé par l'assemblage de l'écran tactile et de l'écran d'affichage?SAEF peut fournir des écrans tactiles personnalisés et standard, y compris des solutions multi-touch résistives et capacitives, y compris un service de liaison aérienne et optique..
3Engagement en faveur de la qualité fiable
SAEF est qualifié par ISO9001:2015 et ISO14000, répondant à la RoHS, REACH et à d'autres règles environnementales sur les marchés mondiaux.tests de fiabilité et de vieillissement.
4. approvisionnement à long terme
Dans des circonstances normales, les produits que nous recommandons peuvent être fournis pendant plus de 5 ans.Nous ferons des plans alternatifs à l'avance pour assurer vos besoins d'approvisionnement à long terme.
