L'affichage TFT SFTO1560SMT-7050A3-N PCAP est un module LCD TFT à matrice active couleur de 15,6 pouces utilisant des TFT ′′ en silicium amorphe (transistors à film mince) comme dispositifs de commutation actifs.6 pouces diagonalement mesurée active a rea avec résolutions Full-HD (1920 pixel horizontal par 1080 pixel vertical). Chaque pixel est divisé en points RED, GREEN, BLUE qui sont disposés en bande verticale et ce module peut afficher des couleurs 16,7M ((arrondis) ((6bit+2FRC) et une gamme de couleurs de 45%.Le pilote LED pour la conduite à rétroéclairage est construit dans ce modèle.

L'affichage TFT SFTO1560SMT-7050A3-N PCAP démontre des graphiques et des textes sur un panneau de points 1920×3×1080 avec des couleurs de 16,7M ((8 bits) en utilisant l'interface eDP (Embedded Display Port) Ver1.2 et en fournissant +3.Voltage d'alimentation 3VDC pour la conduite du panneau TFT-LCDDans ce panneau TFT-LCD SFTO1560SMT-7050A3-N, des filtres couleur pour une excellente performance couleur sont incorporés pour réaliser des images plus lumineuses et plus claires.ce qui rend cet écran optimal pour une utilisation dans des applications multimédias.Les vues optimales sont dans toutes les directions.Sans contrôleur LED à rétroéclairage.Specifications de taux de transfert EDP: 2,7 Gbps/2 voie 8 bits.

* Type de réserve
* Interface eDP
* Réponse à grande vitesse
* Profondeur de couleur de 6 bits (Hi-FRC), Affichage de 16,7 M couleurs
* Réclairage arrière de type de bord incorporé (LED)
* Compatible avec RGB98% et NTSC45% (NTSC72% est également disponible)
* Rapport luminance/contraste élevé, faible reflet et grand angle de vision
* DE (données activées) uniquement
* exempt de Rohs et d' halogènes
* TEO 6.0, ES6.0 Conforme
* Correction gamma

Caractéristiques:

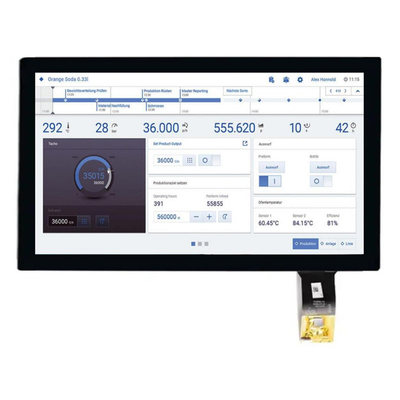

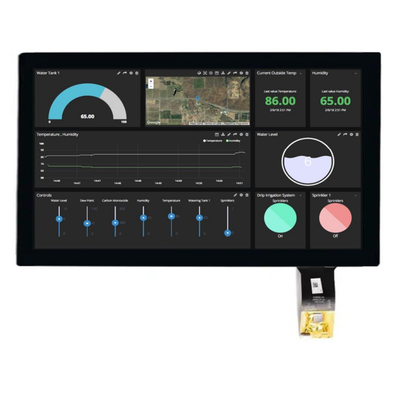

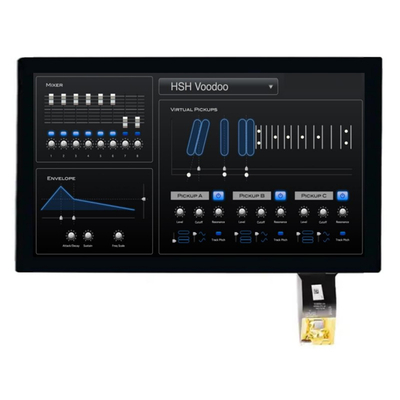

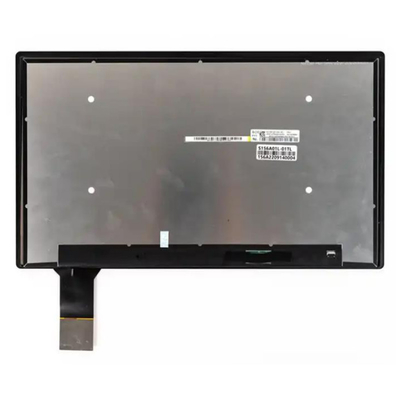

15Affichage TFT industriel de 0,6 pouce fournisseur chinois, multimédia optimal 15,6 pouces affichage LCD TFT FHD avec 1000 nitsProduit Ile magicien

15Affichage TFT industriel de 0,6 pouce fournisseur chinois, Optimum multimédia 15,6 pouces Affichage LCD TFT FHD avec 1000 nits ProduitLe dessin

Introduction à l'eDP et à ses différences par rapport au DP

Contrôle du rétroéclairage ou d'autres fonctions du panneau

En 2010, VESA a publié le eDP 1.2, qui a ajouté la possibilité de contrôler le rétroéclairage du panneau et d'autres fonctions en transmettant des commandes de commande via l'AUX,qui peut réduire le nombre de câbles eDP (ces câbles sont désormais énumérés en option dans l'interface physique ci-dessus)Dans le même temps, eDP 1.2 ajoute également d'autres nouvelles fonctionnalités pour réduire le nombre de contacts et de fils dans le connecteur, ce qui joue un rôle clé dans la réduction du poids et du volume du système.Par le canal AUX, l'eDP peut contrôler les fonctions des panneaux d'affichage suivants: allumer ou éteindre le rétroéclairage Le réglage de la luminosité du rétroéclairage est réalisé avec la fréquence PWM du rétroéclairage.Activer ou désactiver le réglage dynamique du rétroéclairageIl utilise un moteur de couleur, un algorithme de dithering, ou insère un écran noir pour le réglage.Certaines marques choisiront d'avoir le côté système responsable de l'ajustement dynamique de la rétroéclairage sur certains modèles, et le côté du panneau pour d'autres modèles pour être responsable du réglage dynamique du rétroéclairage, de sorte que le contrôle du rétroéclairage par le canal AUX donne plus de flexibilité à la conception du système.

La PSR peut prolonger la durée de vie de la batterie des appareils mobiles

PSR est probablement la nouvelle fonctionnalité la plus discutée dans eDP.Étant donné que l'écran est souvent gelé dans les situations d'utilisation du monde réelSi le panneau d'affichage souhaite prendre en charge le PSR, le TCON doit avoir une mémoire tampon intégrée au panneau, lors de l'affichage d'un écran fixe,le TCON stocke l'image dans la mémoire tampon, à ce moment, le périphérique source d'image (GPU ou CPU) arrêtera de transmettre l'image et coupera l'interface de transmission d'image, à ce moment,le TCON affichera automatiquement l'image stockée dans la mémoireLa fonction PSR est apparue pour la première fois dans la spécification eDP 1.3.la première génération de PSR, également connu sous le nom de PSR1, lorsque vous entrez dans un écran fixe, si une partie de l'image change, l'ensemble de l'écran doit être mis à jour, la sortie d'image doit être retransmise,et la mémoire doit également être stockée dans un écran complet. Avec eDP 1.4 Gen 2 PSR, également connu sous le nom de PSR2, seule une partie de l'écran doit être mise à jour,ce qui signifie que le processeur graphique ne doit transmettre qu'une petite quantité de données qui doivent être mises à jourComparé à PSR1, le processeur graphique doit fonctionner moins longtemps, ce qui peut réduire encore la consommation d'énergie, et cette partie de PSR2 est appelée mise à jour partielle.La fonctionnalité de mise à jour partielle présente un tout nouvel ensemble de défis pour les concepteurs de pucesTout d'abord, la puce devait prendre en charge une nouvelle fonctionnalité appelée Frame Sync, qui permet au panneau d'affichage de se synchroniser avec l'horloge sur la sortie lorsque le canal principal est déconnecté.Cette fonction est synchronisée avec le récepteur en utilisant le système réglable d'horloge de codage (GTC) spécifié dans la transmission AUX DisplayPort 1.2a. La synchronisation des images permet à la sortie d'image de mettre à jour les données stockées dans la mémoire tampon du panneau au moment approprié.également connu sous le nom ALPM, également défini dans eDP 1.4. ALPM exige que l'écran soit capable de quitter le mode veille et de dormir très rapidement; 500 nanosecondes doivent être hors veille et 20 microsecondes hors veille,qui est beaucoup plus rapide que la formation sans lien, ce qui prend environ 100 microsecondes.

Réduction de la tension du canal principal et de la tension AUX

Avant le PDE 1.4, la couche physique (PHY) de la sortie de la spécification eDP avait le même niveau de battement de tension que la sortie DisplayPort,Ainsi, le dispositif de sortie DisplayPort pourrait être converti en une sortie eDP avec des changements minimaux de protocole, offrant une flexibilité dans la conception du système et de la matrice. Cette conception héritée est gourmande de puissance pour de nombreuses applications.la sortie prend en charge une large gamme d'amplitudes d'altération de la tension différentielle du signal, d'un minimum de 400 mVpp à un maximum de 1,2 Vpp. Cependant, dans les applications eDP, 400 mVpp a une oscillation de tension plus importante que celle requise pour la plupart des récepteurs,en particulier lorsqu'on utilise uniquement un câble d'affichage courtEn conséquence, l'eDP 1.4 réduit l'amplitude du canal principal à 200 mVpp, ce qui réduit considérablement la consommation d'énergie de l'interface de transmission à grande vitesse.En plus de réduire l'amplitude d'altération de la tension, la révision d'eDP 1.4 ajoute également une amplitude personnalisée et une flexibilité d'ajustement de pré-emphase, qui peuvent mieux répondre aux caractéristiques des différentes voies de transmission des canaux principaux. eDP 1.4 offre également la possibilité de faire fonctionner le canal AUX à des amplitudes inférieures, car l'AUX est un canal bidirectionnel, un changement qui affectera à la fois la conception du récepteur et de la sortie.le nombre de signaux de synchronisation transmis avant que le canal AUX ne commence la transmission est également réduit.

Plus de souplesse dans le choix des taux de transfert

eDP 1.4 offre une plus grande souplesse dans le choix des taux de transmission pour les principaux canaux.4, les principales vitesses de canal eDP étaient exactement les mêmes que celles de DisplayPort, à 1,62 Gbit/s, 2,7 Gbit/s et 5,4 Gbit/s, tandis que eDP 1.4 ajoutait de nouvelles options de vitesse: 2,16 Gbit/s, 2,43 Gbit/s, 3.24 Gbit/s et.32 Gbit/s. Indépendamment de l'eDP ou du DisplayPort, ils choisiront une bande passante et un canal de transmission suffisamment grands pour transmettre des données d'image,mais un taux de transmission plus élevé signifie une consommation d'énergie plus élevéeLe PDE 1.4 fournit plus d'options de taux de transfert, permettant une sélection de taux de transfert plus optimale dans les applications pratiques.pour transmettre un 1,920x1,200Dans le cas d'un panneau couleur de 24 bits, le concepteur peut utiliser deux canaux principaux à 2,7 Gbit/s ou un canal principal à 5,4 Gbit/s.200, le panneau couleur de 24 bits n'a besoin que d'être transmis à 3,7 Gbit/s, et fournit 4,32 Gbit/s de bande passante suffisante pour deux canaux de 2,7 Gbit/s ou un canal de 5,4 Gbit/s.920x1Le panneau 200 est augmenté à 30 bits, la bande passante requise augmentera à 4,625 Gbit/s, et la bande passante ci-dessus ne sera pas suffisante.4, cette situation a dû doubler le taux de transmission, ou augmenter le nombre de canaux, de deux canaux à quatre canaux, mais dans eDP 1.4, il suffit d'augmenter le débit de transmission de 2,7 G à 3,24 G, c'est-à-dire qu'il y a suffisamment de bande passante de 5,184 Gbit/s pour transmettre des données,et la consommation d'énergie de la couche physique de l'interface du canal principal à l'extrémité de sortie et du récepteur peut être réduite, et la consommation d'énergie de la ligne d'égalisation peut également être réduite à l'extrémité du panneau.4 offre également l'option de vitesses personnalisées, qui n'est pas appliqué au panneau d'affichage général eDP, mais est conçu pour certaines applications spécifiques du système.

Ajout de la compression des données d'affichage

Une autre nouvelle fonctionnalité ajoutée dans eDP 1.4 est de prendre en charge la transmission de données vidéo compressées,qui est défini dans la norme VESA DSC (Display Stream Compression) et devrait être publié en mars 2014. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rateSi la bande passante requise est moindre, le nombre de canaux requis pour le canal principal est également réduit, ce qui signifie moins de lignes.la qualité de transmission sera meilleureEn outre, en mode PSR, la quantité de données qui doit être stockée peut être réduite en utilisant la technologie de compression,et une mémoire tampon plus petite peut être utiliséeÀ l'origine, la spécification eDP 1.4 comprenait une unité de services de transport de flux d'affichage comprimé, mais VESA a décidé de la remplacer par la nouvelle spécification DSC.

Transfert de données multi-touch via AUX

Les appareils mobiles dotés de panneaux tactiles sont devenus courants et les PC traditionnels seront équipés de panneaux tactiles pour de plus en plus d'applications.comme le système d'exploitation Windows 8 de Microsoft qui prend en charge les fonctions tactiles. eDP a été largement utilisé dans les tablettes, les ordinateurs portables et les PC AIO, et ces applications peuvent également prendre en charge le toucher.les données multi-touch doivent être transmises via une interface USB distincte, et à l'avenir, si les données multi-touch sont transmises par le canal AUX, cette interface USB peut être éliminée.comme la puce de pilotage d'affichage et la puce tactile sont indépendantes et ont leurs propres interfacesLa fonction de transfert de données multi-touch via le canal AUX prend en charge la spécification du firmware USB HID,et eDP 1.4 définit une nouvelle adresse DPCD scratchpad du côté du récepteur pour activer la fonction multi-touch, qui comprend les données de configuration relatives au support multi-touch et à d'autres transferts de données.

Les spécifications des essais de compatibilité ne sont pas encore publiées.

VESA n'a pas publié la spécification de test de compatibilité eDP 1.4. En 2011, VESA a publié les lignes directrices eDP 1.3,qui comprennent des interfaces de couche physique et une couche de liaison (Link Layer) Les spécifications des tests de compatibilité n'ont pas encore été publiées VESA n'a pas publié eDP 1.4 spécifications de test de compatibilité. En 2011, VESA a publié les lignes directrices eDP 1.3, qui comprenaient des lignes directrices telles que l'interface de couche physique et la couche de liaison.l'usine du système vérifiera les matériaux pertinents du système eDP, y compris la compatibilité et l'interopérabilité de la sortie, de la ligne de connexion et du récepteur.

En raison du grand nombre de versions d'eDP et de la variété des applications pour différents systèmes, il est assez difficile de définir une spécification d'essai qui puisse répondre à toutes les applications du système.Contrairement au DisplayPort externe, les consommateurs n'ont pas la possibilité de choisir le câble interne et le panneau d'affichage, de sorte que VESA ne dispose pas de la définition nécessaire des spécifications d'essai de compatibilité,les fabricants de systèmes doivent travailler avec leurs fournisseurs respectifs de composants eDP pour assurer le bon fonctionnement du système.
