Détails sur le produit:
|
| Produit: | 2Affichage LCD TFT de 0,8 pouces | Résolution: | 480x640 points |
|---|---|---|---|
| Le système d'exploitation du pilote: | ILI9806E ou ST7701 ou équivalent | Écran tactile: | Sans écran tactile (personnalisable) |
| Dimension en verre de couverture: | Personnalisable | Direction de la vue: | Gratuit (80/80/80/80) |
| Le contour de Dim.: | 50 (W) x 69,2 (L) x 2,35 (T) mm | Zones actives: | 43.20 x 57,60 mm |
| Interface: | RGB (personnalisable) | Connexion: | Type de connecteur de FPC |
| Numéro de broche: | 40 broches (personnalisables) | Luminance extérieure: | 260 cd/m2 (nits) |
| Voltage d'alimentation: | 3,2 V | Type de rétroéclairage: | LED blanche |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 2Module d'affichage LCD tft de 8 pouces |
||
2.8 pouces 480X640 points Module d'affichage LCD TFT industriel Interface RGB, Chine 2,8 pouces TFT Fabricant fournisseur Introduction du produit
Ce produit est un écran à haute résolution PPI avec une diagonale de 2,8 pouces et une résolution de 480x640.il utilise la technologie d'affichage IPS à vue complète pour rendre ce produit adapté à certaines applications haut de gamme.
Le module LCD TFT SF-TO280PY-8990B-N est un mode de portrait de taille diagonale de 2,8 ′′ 480x640 haute résolution à couleur complète, le module LCD SF-TO280PY-8990B-N prend en charge l'interface RVB.L'interface est personnalisableLe modèle SF-TO280PY-8990B-N est doté d'un module de 50 ((W) x 69,2 ((L) x 2,35 ((T) mm et d'une surface active de 43,20 x 57,60 mm. SF-TO280PY-8990B-N est intégré à ILI9806E,ou ST7701 ou contrôleur IC de pilote équivalent sur le module, et sa tension d'alimentation logique varie de 2,6 V à 3,4 V. La valeur typique est de 3,2 V. La luminance de surface est de 260 cd/m2 (Nits).et température de stockage de -30 à 80 degrés.
Le modèle a été largement utilisé dans le terminal POS, lecteur de trésorerie, systèmes embarqués, automatisation, GPS, équipement médical, appareil industriel,équipement de sécurité qui nécessite un affichage TFT d'une image de haute qualité et colorée.
Les spécifications mécaniques:
| Titre | Les spécifications | Unité |
| Taille de l'écran | 2.8 | pouces |
| DIMENSIONS de ligne | 50 fois 69,2 fois 2.35 | mm |
| Le système d'exploitation du pilote | Les États membres doivent fournir aux autorités compétentes les informations suivantes: | - |
| Type d'interface | RGB | un peu |
Nom de l'établissement:
| Le numéro de téléphone. | Le symbole | Fonction |
| 1 | LED- | Lumière arrière à LED (cathode) |
| 2 | LED+ | Lumière arrière LED ((Anode) |
| 3 | Le GND | Le sol |
| 4 | VDD | L'alimentation électrique est de 2,8 V. |
| 5 à 12 | Le nombre de personnes concernées par l'examen est déterminé par le tableau ci-dessous: | Données en bleu RVB |
| 13 à 20 |
Le numéro d'identifiant est le numéro d'identifiant de l'entreprise. 7) Le |
Données en vert RVB |
| 21 à 28 |
Le nombre d'heures de travail est calculé en fonction du nombre d'heures de travail. 7) Le |
Données en rouge RVB |
| 29 | Le GND | Le sol |
| 30 | Le PCLK | Signal d'horloge en points pour le fonctionnement de l'interface RVB |
| 31 | VDD | L'alimentation électrique est de 2,8 V. |
| 32 | HSYNC | Signal de synchronisation de ligne pour le fonctionnement de l'interface RVB |
| 33 | VSYNC | Signal de synchronisation des images pour le fonctionnement de l'interface RVB |
| 34 | DE | Signal d'activation des données pour le fonctionnement de l'interface RVB |
| 35 | N.C. | N.C. |
| 36 | Le GND | Le sol |
| 37 | CS | Choisissez une broche d'entrée |
| 38 | Réinitialiser | Entrée de réinitialisation externe. |
| 39 | Le SCL | Horloge d'interface SPI |
| 40 | Le SDA | Signal d'entrée en série |
2.8 pouces 480X640 points Module d'affichage LCD TFT industriel Interface RGB, Chine 2.8 pouces TFT Produit
Lumière arrière LED:
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | - | 3.2 | - | V | Si = 80 mA | - |
| Courant d'alimentation | Si | - | 80 | - Je ne sais pas | - | ||
| Voltage inverse | - Je ne sais pas. | - | 5 | V | |||
| Dissipation de puissance | Pd | - | mW | ||||
| Intensité lumineuse pour la LCM |
- |
- | 260 | - | Cd/m2 | Si = 80 mA | - |
| Uniformité pour la MPC | 80 | % | Si = 80 mA | - | |||
| Couleur du rétroéclairage | Blanc | ||||||
Caractéristiques optiques:
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | Nom de l'entreprise | |||
| - Je vous en prie. | Le type | Je suis désolé. | |||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | - | 25 | 35 | Je vous en prie. | Les États membres | |
|
2 |
Transmission (Sans Polarisateur) |
T (%) |
- |
- |
4.05 |
- |
- |
||
|
3 |
Taux de contraste |
Cr |
θ=0, Normalement voir angle |
700 |
1000 |
- |
- |
(1) ((3) |
|
|
4 |
Vue Angle |
Je vous en prie. | θR |
CR>10 |
- | 85 | - |
Le degré |
|
| θL | - | 85 | - | ||||||
| - Je ne sais pas. | Θ+ | - | 85 | - | |||||
| Je ne sais pas. | - | 85 | - | ||||||
|
5 |
Chromaticit y |
Blanc | X |
Lumière C |
0.283 | 0.303 | 0.323 |
- |
- |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| Le rouge | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| Verte | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| Le bleu | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

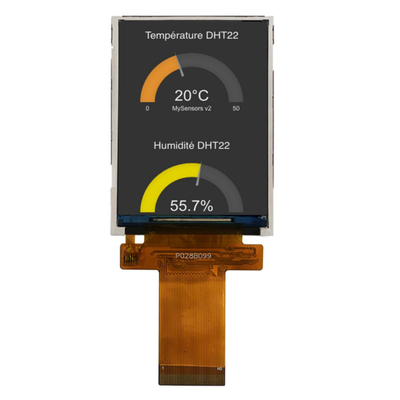

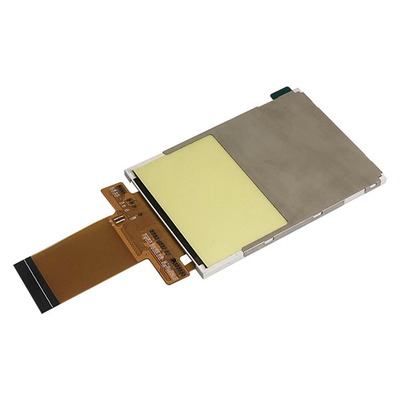

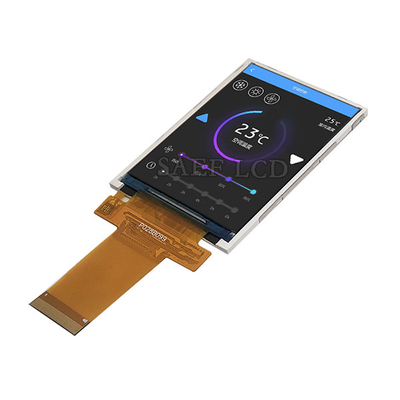

2.8 pouces 480X640 points Module d'affichage LCD TFT industriel Interface RGB, Chine 2,8 pouces TFT Fabricant fournisseur Images du produit
Les installations d'usine et les certificats
Panneau tactile à capacité projetée (PCAP)
La technologie tactile capacitive projetée (PCAP) offre une réponse rapide et sensible et une fiabilité professionnelle combinée.
L'écran tactile capacitif projeté par la technologie est conçu pour des applications industrielles, médicales et automobiles strictes.qui est une solution intégrée intégrée qui aide à simplifier la chaîne d'approvisionnement et l'assemblage.
Couverture en verre:
1Forme: Tailles, formes, traitements des bords, trous et découpes sur mesure
2. Couleur: Impression sur soie, Logo
3Matériau du verre: verre Gorilla, verre trempé, PMMA
4- Traitements: miroir, AG, AR, AF
Le capteur:
1Matériau du capteur: verre, film, film+film
2. FPC: conception de forme facultative
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix et ainsi de suite
4- Interface: I2C, USB, RS232
