Détails sur le produit:
|
| Produit: | 1Affichage TFT PCAP de 54 pouces | écran tactile: | avec écran tactile capacitif |
|---|---|---|---|
| Résolution: | 320x320 | Direction de la vue: | IPS Tous les angles de vue |
| Clé de pilotage: | ST7796S | Numéro de broche: | 12 bornes |
| Connexion: | Le connecteur (OK-14GM012-04) | Luminance extérieure: | 300 cd/m2 (nits) |
| Interface: | Mipi | Durée de vie des LED: | 40, 000 heures |
| Température de fonctionnement: | °C -20 à 70 | Température de stockage: | -30 à 80 °C |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la norme Rohs & Reach |
| Mettre en évidence: | Affichage TFT carré de 320x320,Affichage TFT carré avec écran tactile capacitif |
||

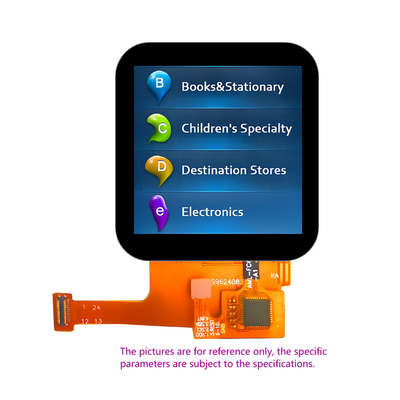

1Écran TFT carré de 0,54 pouce, 320*320 pixels 1,54 pouces Écran tactile capacitif Introduction du produit
L'écran LCD TFT SF-TC154B-8873A-CT est un écran LCD TFT de type IPS de 1,54 pouces avec une résolution de 320x320 pixels.Ce module d'affichage LCD TFT est intégré avec le contrôleur ST7796S ou IC équivalentCet écran LCD TFT de haute luminosité est de 2,8V (valeur typique) pour la tension de fonctionnement.
Le module TFT SF-TC154B-8873A-CT est un module LCD en mode carré, avec une luminance de 300 cd/m2.Si vous souhaitez augmenter la luminosité, veuillez nous contacter pour plus de support technique.
Caractéristiques:
1Cet écran TFT de 1,54 pouces mesure 1,54 pouces en diagonale et a une résolution de 320x320 carrés.
2Cet écran PCAP TFT de 1,54 pouces est un écran LCD TFT en couleur avec écran tactile capacitif (CTP), et CTP est l'interface IIC.
3Ce module LCD TFT de 1,54 pouces prend en charge les interfaces MIPI.
4La taille du module de cet écran LCD de 1,54 pouces est de 31,52 x 33,72 x 1,15 mm (sans écran tactile), 35,7 x 39,5 x 2,3 mm (avec écran tactile), et la taille de la zone active est de 27,74 x 27,74 mm.
5Cet écran tactile capacitif de 1,54 pouces est équipé d'un contrôleur ST7796S intégré avec une tension d'alimentation logique de 2,6 V à 3,3 V.
6Cet écran tactile TFT de 1,54 pouces peut fonctionner à des températures allant de -20°C à +70°C, et sa plage de température de stockage est de -30°C à +80°C.
7Cet écran LCD TFT de 1,54 pouces a une luminosité de surface de 300 cd/m2, si vous souhaitez l'utiliser en mode paysage ou ajuster la luminosité, veuillez nous contacter pour plus de support technique.
8Cet affichage TFT de 1,54 pouces importe des signaux via un connecteur à 12 broches.
9Écran LCD TFT de 1,54 pouces avec une résolution optionnelle de 240 * 240 points, notre numéro de modèle SF-TC154B-8945B-N.
10Cet affichage TFT de 320*320 pixels de 1,54 pouces est largement utilisé dans les compteurs et instruments, les appareils GPS, les terminaux POS, les lecteurs de billets, les scanners, les appareils électroménagers, les téléphones de conférence, les analyseurs, les appareils électroménagers,Automatisation du logement, le système de sécurité, etc.
Informations sur le produit:
| Produit: | 1Affichage TFT PCAP de 54 pouces |
| Résolution: | Pour les appareils électroniques |
| Écran tactile: | Avec écran tactile capacitif |
| Direction de la vue: | IPS Tous les angles de vue |
| Numéro de broche: | 12 épingles |
| Le pilote IC: | Le code de l'établissement est: |
| Connexion: | Le connecteur (OK-14GM012-04) |
| Interface: | MIPI |
| La luminance de surface: | 300 Cd/m2 (nits) |
| Durée de vie de la LED: | 40000 heures |
| Température de fonctionnement: | -20 à 70 °C |
| Température de stockage: | -30 à 80 °C |
| Conformité: | Conforme à la norme Rohs & Reach |
| Le certificat: | La valeur de l'échantillon doit être la même que celle de l'échantillon.2015 |

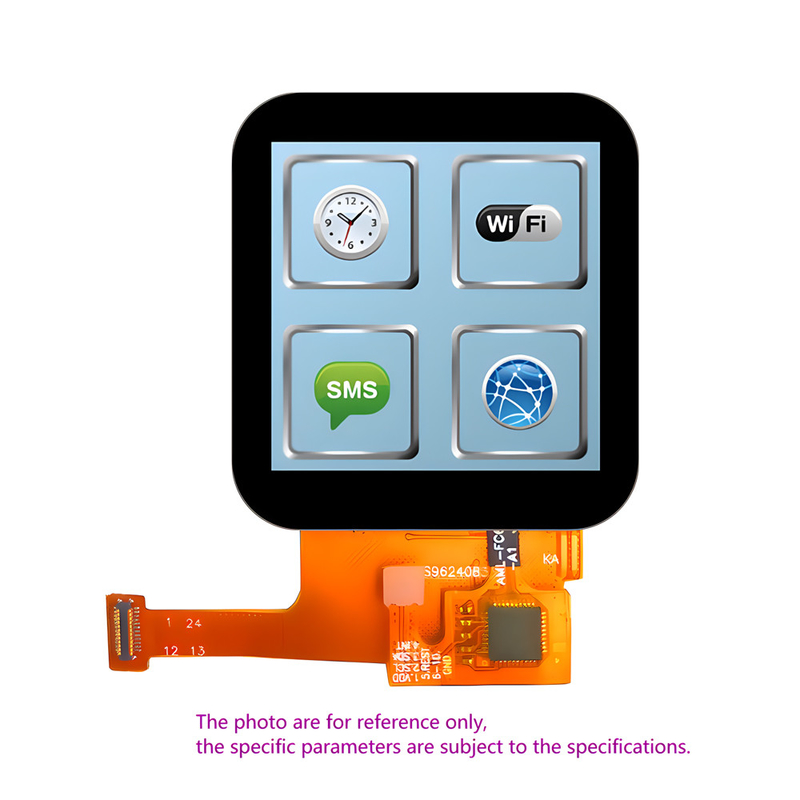

1Affichage TFT carré de 0,54 pouce, 320*320 pixels 1,54 pouces Écran tactile capacitif
Définition de la broche:
Pin1 GND Terrain d'entrée/sortie
Les signaux d'horloge de type PIN2 CP I DSI-CLK+
Pin3 CN DSI-CLK-signaux d'horloge
Pin4 GND I À terre
Les signaux d'horloge de type pin5 D0P I DSI-D0+
Les signaux d'horloge de type DSI-D0
Pin7 GND Terrain d'entrée/sortie
Pin8 LED+ I LED anode
Pin9 LED- cathode LED d'entrée/sortie
Pin10 RESET I/O Signal d'entrée de réglage du LCM
Pin11 TE I Sortie d'effet de déchirure
Pin12 VCC L'alimentation électrique 2.8V
Définition du code CTP:
Nom de l'établissement
Pin2 VDD
Législation relative à l'utilisation de l'équipement
Nom de l'organisme
Pin5 SDA
Nom de l'émetteur
Pas de connexion
Pas de connexion
Pas de connexion
Pas de connexion
1Affichage TFT carré de 0,54 pouce, 320*320 pixels 1,54 pouces Écran tactile capacitif
