Détails sur le produit:
|
| Produit: | 3.2" LCD TFT IPS | Résolution: | pixels 480x800 |
|---|---|---|---|
| Interface: | INTERFACE DE RVB | Direction de la vue: | IPS Tous les angles de vue |
| écran tactile: | sans écran tactile | Numéro de broche: | 39 épingles |
| Connexion: | ZIF FPC | Luminance extérieure: | 350 cd/m2 |
| Clé de pilotage: | Pour l'utilisation dans les machines à laver | Temps de fonctionnement.: | -20°C à +70°C |
| Température de stockage.: | -30°C à +80°C | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 3.2 pouces IPS TFT LCD,L'écran LCD IPS TFT est de 480 x 800 pixels,Écran LCD IPS de 3 |
||
3.2 pouces IPS TFT LCD 480x800 pixels, écran LCD de 3,2 pouces Interface RGB Introduction du produit
Le SF-TC320S-9951H-N est un module d'affichage LCD TFT de 3,2 pouces, 480x800 mode portrait. Il présente une luminosité de 350 cd/nits (valeur typique), avec un rapport de contraste de 500:1 (valeur typique).La tension d'alimentation (VCC) pour actionner le panneau LCD est de 2.6V à 3.3V.Ce TFT de type IPS-LCD de 3,2 pouces peut fonctionner à des températures allant de -20 °C à +70 °C; sa température de stockage est comprise entre -30 °C et +80 °C.
L'écran LCD TFT de 3,2 pouces est un petit module d'affichage adapté à une variété d'applications, y compris
Appareils d'Internet des objets (IoT): adaptés à l'intégration dans des appareils IoT tels que des systèmes domestiques intelligents et des systèmes de contrôle industriels.
Dispositifs médicaux: Idéal pour être utilisé dans des défibrillateurs portables, des pompes à insuline et d'autres dispositifs de surveillance et de diagnostic médicaux.
Automatisation industrielle: Parfait pour le déploiement dans les systèmes de contrôle des machines, les systèmes de contrôle des processus et les systèmes de surveillance au sein de l'automatisation industrielle.
Jeux: Bien adapté à l'intégration dans des applications de jeu telles que les consoles de jeux portables.
Ces applications ne représentent que quelques exemples des diverses utilisations potentielles d'un écran TFT de 3,2 pouces.L'utilisation spécifique dépendra des exigences du produit et des caractéristiques et performances souhaitées de l'écran.
Caractéristiques
Informations sur le produit
| Produit: | 3.2" écran LCD TFT IPS |
| Résolution: | 480 x 800 pixels |
| Interface: | Interface RVB |
| Écran tactile: | Sans écran tactile |
| Connexion: | ZIF FPC |
| Le pilote IC: | Pour l'utilisation dans les machines à laver |
| Direction de la vue: | IPS Tous les angles de vue |
| Numéro de broche: | 39 broches |
| La luminance de surface: | 350 Cd/m2 |
| Température de fonctionnement: | -20°C à +70°C |
| Température de stockage: | -30°C à +80°C |
| Conformité: | Conforme à la réglementation REACH et RoHS |
3.2 pouces IPS TFT LCD 480x800 pixels, écran LCD de 3,2 pouces Interface RGB
Définition de la broche
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | Le GND | Je suis... | Le sol |
| 2 | CICVC | Je suis... | Énergie 2.8V/1.8V Voltage |
| 3 | Le CCR | Je suis... | Appareil électrique 2.8V Voltage |
| 4 | CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 5 | Le SCL | Je suis... | Signal d'horloge SPI |
| 6 | Le SDA | Résultats | Interface SPI épingle d'entrée/sortie |
| 7 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 8 | ÉNABLE | Je suis... | Données d'entrée activées |
| 9 | Les États membres | Je suis... | Signal d'horloge pour échantillonner chaque date |
| 10 | HSYNC | Je suis... | Signal de synchronisation horizontal |
| 11 | VSYNC | Je suis... | Signal de synchronisation verticale |
| 12 à 17 | B0-B5 | Résultats | Affichage des données d'entrée/sortie |
| 18 à 23 | Le nombre d'équipements | Résultats | Affichage des données d'entrée/sortie |
| 24 à 29 | R0-R5 | Résultats | Affichage des données d'entrée/sortie |
| 30 | N.C. | - | Ouvert |
| 31 | LED-K | Je vous en prie. | Cathode à LED |
| 32 | N.C. | - | Ouvert |
| 33 | LED-A | Je vous en prie. | Anode à LED |
| 34 | N.C. | - | Ouvert |
| 35 | Pour les produits: | Je suis... | Le pin du panneau tactile |
| 36 | XR | Je suis... | Le pin du panneau tactile |
| 37 | Les États membres | Je suis... | Le pin du panneau tactile |
| 38 | YD | Je suis... | Le pin du panneau tactile |
| 39 | Le GND | Je suis... | Le sol |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 0.3 à 4.6 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | 19.2 | V | Si = 20 mA | - | ||
| Courant d'alimentation | Si | - | 15 | 20 | - Je ne sais pas | - | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - | |
| Dissipation de puissance | Pd | - | 288 | - | mW | - | |
| Intensité lumineuse pour la LCM |
- |
280 | 350 | - | Cd/m2 | Si = 20 mA | - |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 20 mA | - |
| Couleur du rétroéclairage | Blanc | ||||||
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | Nom de l'entreprise | |||
| - Je vous en prie. | Le type | Je suis désolé. | |||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | - | 25 | - | Je vous en prie. | Les États membres | |
| 2 | Transmittance (avec PL) | T (%) | - | - | 6.1 | - | - | - | |
| 3 | Taux de contraste | Cr |
θ=0, Angle de vue normal |
400 | 500 | - | - | (1) ((3) | |
| 4 |
Vue Angle
|
Je vous en prie. | θR | CR>10 |
|
80 | - | Le degré | - |
| θL | 80 | - | |||||||
| - Je ne sais pas. | Θ+ | 80 | - | ||||||
| Je ne sais pas. | 80 | - | |||||||

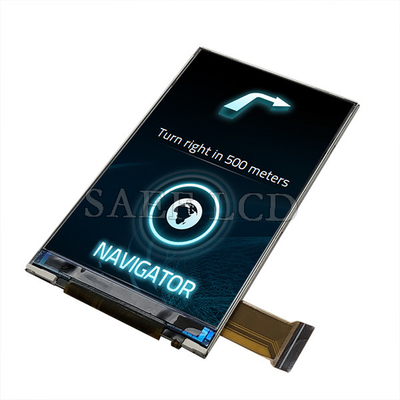

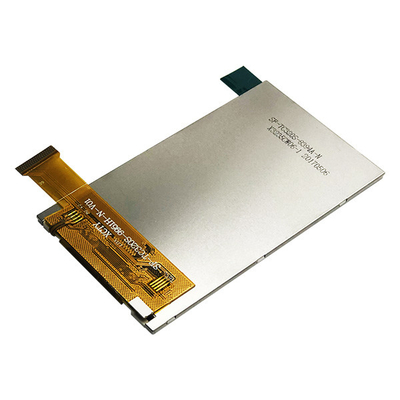

3.2 pouces IPS TFT LCD 480x800 pixels, écran LCD de 3,2 pouces Interface RGB Image du produit
mot clé de recherche: tft 3,2 ", 3,2 tft lcd, 3,2 " tft lcd, 3,2 pouces tft lcd, tft lcd 3.2, affichage TFT de 3,2 pouces, affichage TFT de 3,2 pouces, affichage TFT de 3,2 pouces, affichage TFT de 3,2 pouces, affichage TFT de 3,2 pouces, affichage TFT LCD de 3,2 pouces, écran TFT de 3,2 pouces, écran TFT de 3,2 pouces, écran TFT de 3,2 pouces, écran TFT de 3,2 pouces,Écran LCD tft de 3,2 pouces, 480x800 IPS TFT, 3,2 pouces IPS, 3,2 pouces 800x480
