Détails sur le produit:
|
| Produit: | 7Affichage LCD carré de 6 pouces | Résolution: | 800*800 points |
|---|---|---|---|
| interface: | MIPI | Luminance extérieure: | 1000 cd/m2 (nits) |
| Direction de la vue: | IPS, tout angle de vue | écran tactile: | personnalisable |
| Contrôleur d'affichage à cristaux liquides: | Les États membres doivent fournir les informations suivantes: | Couverture en verre: | personnalisable |
| Température de fonctionnement: | -20°C à +70°C | Température de stockage.: | -25°C à +75°C |
| Lumière: | 1000 lentes | Connexion: | ZIF FPC |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage LCD TFT carré,Affichage de TFT LCD de 1000 lentes,7Écran LCD de 6 pouces |
||
Saef Technology SFTO760GX-7109AN: Module LCD TFT haute performance de 7,6 pouces
Nous présentons la technologie Saef SFTO760GX-7109AN, un module LCD TFT polyvalent de 7,6 pouces conçu pour diverses applications.Cet écran en forme de carré possède une résolution de 800x800 pixels et dispose du circuit intégré ILI9881C avancé, qui combine les fonctions de contrôleur et de pilote tout en supportant une interface MIPI.
Principales spécifications:
Le SFTO760GX-7109AN est conçu pour des performances dans les environnements intérieurs et extérieurs, ce qui en fait un choix idéal pour les équipements industriels, les systèmes d'automatisation domestique, les systèmes de contrôle d'accès,équipement de surveillanceAvec sa haute luminosité et sa large plage de température, ce 7.Le module d'affichage LCD IPS TFT de 6 pouces fournit une solution fiable pour diverses exigences d'affichage.
Explorez les possibilités avec le Saef Technology SFTO760GX-7109AN, un module d'affichage multifonctionnel qui élève vos applications avec clarté et durabilité.
Informations sur le produit
| Produit: | 7Affichage LCD de 6 pouces carrés |
| Résolution: | 800*800 points |
| La luminance de surface: | 1000 Cd/m2 (nits) |
| Interface: | MIPI |
| Écran tactile: | Personnalisable |
| Dimension du verre de couverture: | Personnalisable |
| Direction de la vue: | IPS, tout angle de vue (85/85/85/85) |
| Contrôleur LCD: | Les États membres doivent respecter les dispositions suivantes: |
| Température de fonctionnement: | -20°C à +70°C |
| Température de stockage: | -25°C à +75°C |
| Lumière: | 1 000 nuits |
| Durée de vie de la LED: | 40000 heures |
| Connexion: | ZIF FPC |
| Conformité: | Conforme à la réglementation REACH et RoHS |
7Écran LCD TFT carré de 0,6 pouce 800x800 pixels 1000 Nits Interface MIPI Dessin du produit
Rating absolu maximal
| Paramètre | Le symbole | - Je vous en prie. | Je suis désolé. | Unité | Nom de l'entreprise |
| Voltage de l'alimentation électrique | VCI ~ GND | - Je ne sais pas.3 | Plus de six.5 | V | |
| Voltage d'alimentation électrique 2 | Les États membres doivent respecter les dispositions suivantes: | - Je ne sais pas.3 | +3 et plus.3 | V | |
| Plage de tension d'entrée logique | ViN | - Je ne sais pas.3 | - Je ne sais pas.3 | V | |
| Plage de tension de sortie logique | Vo | - Je ne sais pas.3 | - Je ne sais pas.3 | V | |
| Température de fonctionnement | - Je vous en prie. | - 20 ans. | + 70 | °C | |
| Température de stockage | Tstg | - 25 ans | + 75 | °C |
Caractéristiques du courant continu
| Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage d'alimentation pour un circuit analogique | VCl | 2.5 | 3.3 | 3.6 | V |
| Voltage d'alimentation pour le circuit logique | CICVC | 1.65 | 1.8 | 3.3 | V |
| Voltage d'entrée "H"leve | VH | 0.7*IOVCC | CICVC | V | |
| Voltage d'entrée "L'leve" | VL | Le GND | 0.3*IOVCC | V | |
| Voltage de sortie "H"niveau | Je vous en prie! | 0.8*IOVCCl | CICVC | V | |
| Voltage de sortie "L'leve" | Voir aussi: | Le GND | 0.2*IOVCC | V |
Définition de la broche
| Le pin Je ne veux pas. | Le symbole | Définition |
| 1 | LEDA | Anode de rétroéclairage à LED |
| 2 | LEDK | cathode à rétroéclairage LED. |
| 3 | LEDK | cathode à rétroéclairage LED |
| 4 | VCl | Énergie pour la puissance analogique |
| 5 | CICVC | L'alimentation pour le circuit d'alimentation logique et d'E/S |
| 6 | Réinitialiser | Le signal de réinitialisation est faible. |
| 7 | TE | Sortie d'effet de déchirure |
| 8 | PWM | La sortie de fréquence PWM pour le contrôle du pilote LCD. |
| 9 | Le GND | Terrain de puissance |
| 10 | MIPI_DP0 | La ligne de données MIPI-DSI 0 avec une broche d'entrée positive |
| 11 | Le nombre d'heures de travail | La ligne de données MIPI-DSI 0 avec une broche d'entrée négative |
| 12 | Le GND | Terrain de puissance |
| 13 | MIPI_DP1 | La ligne de données MIPI-DSI 1 est dotée d'une broche d'entrée positive |
| 14 | MIPI_DN1 | Pile d'entrée négative de la voie de données MIPI-DSI 1 |
| 15 | Le GND | Terrain de puissance |
| 16 | Le code de l'établissement | La voie de données MIPl-DSI est posivtve pin d'entrée. |
| 17 | Le nombre d'établissements d'enseignement | Pile d'entrée négative de la voie de données MIPI-DSI |
| 18 | Le GND | Terrain de puissance |
| 19 | MIPI_DP2 | La ligne de données MIPI-DSI 2 est dotée d'une broche d'entrée positive |
| 20 | MIPI_DN2 | Pile d'entrée négative de la voie de données MIPI-DSI 2 |
| 21 | Le GND | Résistance à la combustion |
| 22 | MIPI_DP3 | La ligne de données MIPI-DSI 3 est dotée d'une broche d'entrée positive |
| 23 | MIPI_DN3 | Pile d'entrée négative de la voie de données MIPI-DSI 3 |
| 24 | Le GND | Terrain de puissance |
| 25 | TP_INT | Pince INT pour le CTP (NC) |
| 26 | TP SDA | Pinceau SDA pour le CTP (NC) |
| 27 | TP_SCL | L'épingle SCL pour le CTP (NC) |
| 28 | TP_RESET | Pile de réinitialisation pour TP ((NC) |
| 29 | TP_VCl | Pinceau VCl pour le CTP (NC) |
| 30 | TP_IOVCC | IOVCCpin pour le CTP ((NC) |

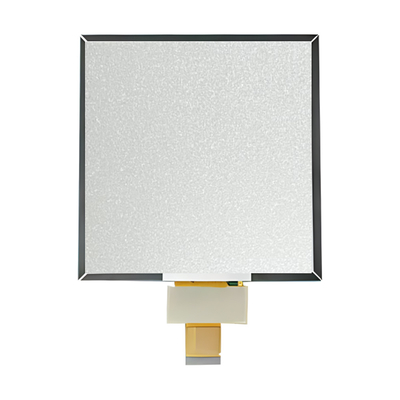

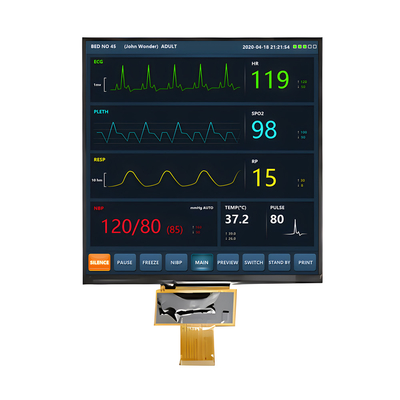

7Affichage LCD TFT carré de 0,6 pouce 800x800 pixels 1000 nits Interface MIPI Image du produit
Les installations d'usine et les certificats
Pourquoi nous choisir?
1Nous fournissons des solutions personnalisées pour l'affichage LCD.
Votre produit a-t-il des exigences d'application spéciales, des spécifications électriques, des spécifications optiques, des caractéristiques tactiles ou des dimensions mécaniques qui nécessitent des écrans personnalisés?SAEF peut répondre à vos exigences LCD personnalisées.
2. Solution totale pour écran tactile et affichage
Êtes-vous préoccupé par l'assemblage de l'écran tactile et de l'écran d'affichage?SAEF peut fournir des écrans tactiles personnalisés et standard, y compris des solutions multi-touch résistives et capacitives, y compris un service de liaison aérienne et optique..
3Engagement en faveur de la qualité fiable
SAEF est qualifié par ISO9001:2015 et ISO14000, répondant à la RoHS, REACH et à d'autres règles environnementales sur les marchés mondiaux.tests de fiabilité et de vieillissement.
4. approvisionnement à long terme
Dans des circonstances normales, les produits que nous recommandons peuvent être fournis pendant plus de 5 ans.Nous ferons des plans alternatifs à l'avance pour assurer vos besoins d'approvisionnement à long terme.
