Détails sur le produit:
|
| Produit: | Affichage de TFT LCD de 4,3 pouces | Résolution: | pixels 480x800 |
|---|---|---|---|
| Interface: | RGB | Direction de la vue: | Tous les angles de vision (IPS) |
| écran tactile: | Avec l'écran tactile résistif | Luminance extérieure: | 300 cd/m2 (peut être personnalisé) |
| Clé de pilotage: | Pour les appareils de surveillance de l'environnement | Entraînement de la tension: | 2,8 V |
| Temps de fonctionnement.: | -20°C à +70°C | Température de stockage.: | -30°C à +80°C |
| Connexion: | ZIF FPC (personnalisable) | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage LCD TFT IPS 480 x 800,Type de portrait Affichage LCD IPS TFT,Affichage à écran LCD TFT |
||
4.3 pouces IPS TFT 480X800 Affichage LCD, type portrait 4.3 pouces Interface RVB TFT Introduction du produit
Examen rapide du produit
Taille: écran IPS TFT de 4,3 pouces
Résolution: 480 x 800 points
Direction de vue: IPS tous les angles de vue
Interface: RGB
¢Code du pilote: HX8369
¢ Conseil de contrôle: non
Lumière (cd/m2): 300
Écran tactile: panneau tactile résistif
Description du produit
Ce module d'affichage TFT graphique est un TFT diagonal de 4,3 pouces, en couleur.avec un écran tactile résistif intégré avec la connexion apportée au connecteur TAB principal pour l'écran.
Ce TFT LCD est équipé d'un contrôleur embarqué et d'une tension unique de 2,8v pour l'alimentation et la logique.
Ce module est génial, il affiche toutes les informations en couleurs.
Informations sur le produit
| Produit: | 4Affichage LCD TFT de 3 pouces |
| Résolution: | 480 x 800 pixels |
| Interface: | RGB |
| Direction de la vue: | Tous les angles de vision (IPS) |
| Écran tactile: | Avec écran tactile résistif |
| La luminance de surface: | 300 Cd/m2 (personnalisable) |
| Le pilote IC: | Pour les appareils à commande numérique |
| Voltage de fonctionnement: | 2.8 V |
| Température de fonctionnement: | -20°C à +70°C |
| Température de stockage: | -30°C à +80°C |
| Connexion: | ZIF FPC (personnalisable) |
| Conformité: | Conforme à la réglementation REACH et RoHS |
4.3 pouces IPS TFT 480X800 affichage LCD, type portrait 4,3 pouces RGB interface TFT Dessin du produit
Définition de la broche
| Je ne veux pas. | Nom de la broche | Résultats | Définition |
| 1 | Le GND | Je suis... | Le sol |
| 2 | LEDA | Je vous en prie. | Anode à LED |
| 3 | LEDK | Je vous en prie. | Cathode à LED |
| 4 | Le CCR | Je suis... | Appareil électrique 2.8V Voltage |
| 5 | CICVC | Je suis... | Énergie 2.8V/1.8V Voltage |
| 6 | ODD | Je suis... | Signal d'entrée en série |
| 7 | DSI | Je suis... | Signal d'entrée en série |
| 8 | Le GND | Je suis... | Le sol |
| 9 | Résultats de l'analyse | Je suis... | Lire le bouton d'entrée du signal stroboscopique |
| 10 | CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 11 | N.C. | Je suis... | N.C. |
| 12 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 13 à 20 | R0-R7 | Résultats | Affichage des données d'entrée/sortie |
| 21 à 28 | Les États membres doivent: | Résultats | Affichage des données d'entrée/sortie |
| 29 à 36 | B0-B7 | Résultats | Affichage des données d'entrée/sortie |
| 37 | DE | Je suis... | Signal d'activation des données pour le fonctionnement de l'interface RVB |
| 38 | Le GND | Je suis... | Le sol |
| 39 | PLK | Je suis... | Signal d'horloge en points pour le fonctionnement de l'interface RVB |
| 40 | Le GND | Je suis... | Le sol |
| 41 | HS | Je suis... | Signal de synchronisation horizontale en ligne |
| 42 | V.S. | Je suis... | Signal de synchronisation verticale du cadre |
| 43 | Identifiant | - | - |
| 44 | PWM | Je suis... | Cette broche est connectée au pilote LED externe. |
| 45 à 46 | Le GND | Je suis... | Le sol |
| 47 | Les États membres | Je vous en prie. | Le pin du panneau tactile |
| 48 | Pour les produits: | Je vous en prie. | Le pin du panneau tactile |
| 49 | YD | Je vous en prie. | Le pin du panneau tactile |
| 50 | XR | Je vous en prie. | Le pin du panneau tactile |
| 51 | Le GND | Je suis... | Le sol |
Caractéristiques du courant continu
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | - | 5 | - Je ne sais pas | VDD = 2,8 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Courant de fuite d'entrée | IIL | - Une.0 | - | 1.0 | - Je ne sais pas | VIN = VDD ou VSS |
Remarque: une tension supérieure à ce niveau peut endommager le module.
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | - | 25.6 | - | V | Si = 20 mA | - |
| Courant d'alimentation | Si | - | 20 | - | - Je ne sais pas | - | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - | |
| Dissipation de puissance | Pd | - | - | - | mW | - | |
| Intensité lumineuse pour la LCM |
- |
- | 300 | - | Cd/m2 | Si = 20 mA | - |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 20 mA | - |
| Couleur du rétroéclairage | Blanc | ||||||
Caractéristiques optiques
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | |||
| - Je vous en prie. | Le type | Je suis désolé. | ||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | - | 15 | - | Je vous en prie. | |
| 2 | Transmittance (avec PL) | T (%) | - | - | 7.1 | - | - | |
| 3 | Taux de contraste | Cr |
θ=0, Angle de vue normal |
- | 250 | - | - | |
| 4 |
Vue Angle
|
Je vous en prie. | θR | CR>10 | - | 80 | - | Le degré |
| θL | - | 80 | - | |||||
| - Je ne sais pas. | Θ+ | - | 80 | - | ||||
| Je ne sais pas. | - | 80 | - | |||||

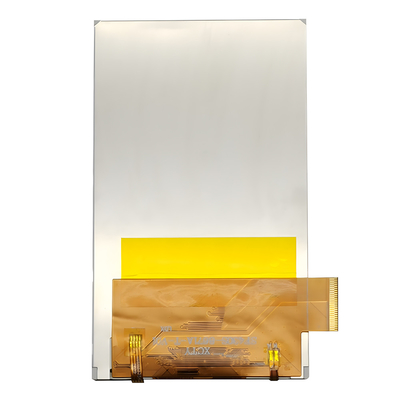

4.3 pouces IPS TFT 480X800 affichage LCD, type portrait 4,3 pouces RGB interface TFT Image du produit
