Détails sur le produit:
|
| Produit: | affichage de TFT de 2,8 pouces | Résolution: | 240*320 |
|---|---|---|---|
| Direction de la vue: | 12:00 | Interface: | SPI |
| Le système d'exploitation du pilote: | Le montant de la subvention est fixé à la valeur de la subvention. | Écran tactile: | sans panneau tactile |
| Dimension en verre de couverture: | Personnalisable | Numéro de broche: | 13 épingles |
| Connexion: | CFP | Luminance extérieure: | 500 cd/m2 |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | affichage d'affichage à cristaux liquides de tft de 2,8 pouces,Affichage LCD TFT à interface série SPI |
||
2.8 pouces affichage LCD TFT 240x320 points TN SPI Interface Introduction du produit
Examen rapide du produit
Définition
SF-TC280P-8722B-N est un module SPI TFT-LCD en mode portrait de 2,8 pouces avec une résolution de 240x320 pixels.sa tension de fonctionnement ((Vdd) varie de 2.6V à 3.3V, valeur typique de 2.8V. Cette direction de vision du module est de 12 heures et le rapport de contraste 400:1.
SF-TC280P-8722B-N est un TFT-LCD en mode portrait doté d'une luminosité de 500 nits (valeur typique).sa température de stockage varie de -30°C à +80°CIl est idéal pour le système de porte de sécurité, le mini lecteur audio, le baby-monitor et d'autres appareils portatifs.
2.8 pouces affichage LCD TFT 240x320 points TN SPI Interface dessin du produit
![]()
Description du code PIN
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | LEDK | Je suis... | Cathode à LED |
| 2 | LEDA | Je suis... | Anode à LED |
| 3 | Le GND | Je suis... | Terrain de puissance |
| 4 | CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 5 | RS | Je suis... | Dans le SPI à 4 lignes, cette broche est utilisée comme D/CX (sélection de données/commandes). |
| 6 | Le SCL | Je suis... | Dans Serial Interface, cela est utilisé comme SCL. |
| 7 | Réinitialiser | Je suis... | Cette épingle est utilisée pour sélectionner DATA ou Command dans l'interface parallèle |
| 8 | ODD | Résultats | Signal de sortie |
| 9 | Le SDA | Je suis... | Signaux d'entrée |
| 10 | Le GND | Je suis... | Terrain de puissance |
| 11 | VDD | Je suis... | Énergie de l'alimentation électrique |
| 12 | VDD | Je suis... | Appareil électrique |
| 13 | Le GND | Je suis... | Terrain de puissance |
Notes de crédit maximales absolues
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques du courant continu (VDD=2,8V,Ta=25°C)
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | 12 | 15 | - Je ne sais pas | VDD = 2,8 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Courant de fuite d'entrée | IIL | - Une.0 | - | 1.0 | - Je ne sais pas | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | 3.0 | 3.2 | 3.4 | V | Si = 80MA | - |
| Courant d'alimentation | Si | - | 80 | 80 | - Je ne sais pas | - | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - | |
| Dissipation de puissance | Pd | - | 256 | - | mW | - | |
| Intensité lumineuse pour la LCM |
- |
- | 500 | - | Cd/m2 | Si = 80MA | Sans CTP |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 80MA | - |
| Couleur du rétroéclairage | Blanc | ||||||
Caractéristiques optiques
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | Nom de l'entreprise | |||
| - Je vous en prie. | Le type | Je suis désolé. | |||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | - | 25 | - | Je vous en prie. | Les États membres | |
| 2 | Taux de contraste | Cr |
θ=0, Angle de vue normal |
300 | 400 | - | - | (1) ((3) | |
| 3 |
Vue Angle
|
Je vous en prie. | θR | CR>10 | 60 | - | Le degré | - | |
| θL | 60 | - | |||||||
| - Je ne sais pas. | Θ+ | - | 60 | - | |||||
| Je ne sais pas. | - | 45 | - | ||||||

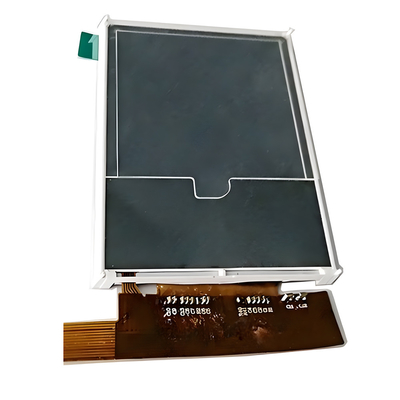

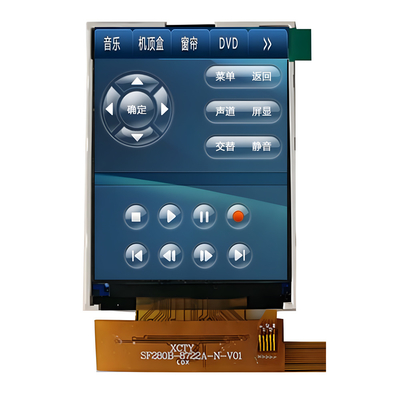

2.8 pouces affichage LCD TFT 240x320 points TN SPI Interface image du produit
![]()
![]()
