Détails sur le produit:
|
| Produit: | Affichage de 2,4 IPS TFT de pouce | écran tactile: | Écran tactile résistif |
|---|---|---|---|
| Résolution: | 240*320 | Direction de la vue: | Tous les angles de visualisation |
| Interface: | Le nombre de points de contact est calculé en fonction de l'échantillon de données. | Numéro de broche: | 25 broches (personnalisables) |
| Connexion: | Plug-in (personnalisable) | Luminance extérieure: | 800 cd/m2 (peut être personnalisé) |
| Le système d'exploitation du pilote: | Pour les véhicules à moteur | Durée de vie des LED: | 40, 000 heures |
| Température de fonctionnement.: | -20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage de TFT LCD de 2,4 pouces,Module d'écran tactile résistif 240X320 |
||
Le véhicule doit être équipé d'un système de contrôle de la circulation.
Définition
SAEF TECHNOLOGY SF-TC240H-8269B-T est un écran LCD TFT de type IPS avec une diagonale de 2,4 pouces.le produit a un angle de vision de 80 degrés de n'importe quelle direction. Les dimensions externes de ce produit sont de 60,26 * 42,72 * 3 mm, en utilisant l'interface IC et MCU du pilote ST7789V. La plage de température de travail de ce produit est de -20 ° C à +70 ° C,qui peut répondre aux exigences de la grande majorité des applications du produitCe produit est équipé d'un écran tactile résistif (RTP), qui est plus pratique à utiliser et offre une très bonne expérience utilisateur.
Caractéristique
|
Le type:
|
2.4 pouces TFT IPS LCD
|
|
Taille de l'écran:
|
60.26 * 42.72 * 3 mm
|
|
Le lieu d'origine:
|
Guangdong, Chine
|
|
Nom de marque:
|
Affichage de l'EFSA
|
|
Lumière:
|
800 nits
|
|
Ratio de résolution:
|
Pour les appareils à commande numérique
|
|
type d'interface:
|
MCU
|
|
Voltage de fonctionnement:
|
2.8V
|
|
Angle de vue:
|
Tous les angles
|
|
Lumière arrière:
|
quatre lumières à LED
|
|
Commande à distance:
|
Les produits de la catégorie 1
|
|
Température de fonctionnement:
|
-20°C à +70°C
|
|
Température de stockage:
|
-30°C à +80°C
|
Application du projet
Ce module LCD TFT de 2,4 pouces est largement utilisé dans la télécommande, les appareils médicaux portables, les petits instruments de mesure, les analyseurs, les montres intelligentes, les appareils portables, etc.
Le dessin
Description du code PIN
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | LED_K | Je vous en prie. | Cathode à LED |
| 2 | LED_A | Je vous en prie. | Anode à LED |
| 3 | Le GND | Je suis... | Le sol |
| 4 | Le CCR | Je suis... | Appareil électrique 2.8V Voltage |
| 5 | CICVC | Je suis... | Énergie 2.8V/1.8V Voltage |
| 6 | Marque FM | Je vous en prie. | Épingle de sortie à effet déchirure |
| 7 | /CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 8 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 9 | RS | Je suis... | Sélectionnez le signal |
| 10 | /WR | Je suis... | Écrire une épingle d'entrée de signal stroboscopique |
| 11 | /RD | Je suis... | Lire le bouton d'entrée du signal stroboscopique |
| 12 | Le GND | Je suis... | Le sol |
| 13 à 20 | Le numéro de série | Résultats | Affichage des données d'entrée/sortie |
| 21 | Le GND | Je suis... | Le sol |
| 22 | XR | Je vous en prie. | Le pin du panneau tactile |
| 23 | YD | Je vous en prie. | Le pin du panneau tactile |
| 24 | Pour les produits: | Je vous en prie. | Le pin du panneau tactile |
| 25 | Les États membres | Je vous en prie. | Le pin du panneau tactile |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Rétroviseur LEDspécifications
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test |
| Voltage d'alimentation | Vf | 3.0 | 3.2 | 3.4 | V | Si = 80 mA |
| Courant d'alimentation | Si | - | 80 | - | - Je ne sais pas | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - |
| Dissipation de puissance | Pd | - | - | mW | - | |
| Intensité lumineuse pour la LCM |
|
- | 800 | - | Cd/m2 | Si = 80 mA |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 80 mA |
| Couleur du rétroéclairage | Blanc | |||||
Spécifications de l'écran tactile résistif
| Nom de l'article | Le symbole | Je ne sais pas. | Le type. | - Je vous en prie. | unité | Nom de l'entreprise |
| La transparence | - | - | 82 | - | % | Le système de contrôle de l'eau |
| Neige | - | - | 1 | - | % | Le système de contrôle de l'eau |
| Dureté de la surface | - | - | 3 | - | H est | 150 gf 45° |
| Résistance à l'écaillage du FPC | - | 5 | - | N | vers le haut 90° | |
| Le pliage de la FPC | - | - | 3 | - | cycle | R est égal à 1.0, 90° |
| Force d'entrée | - | - | 50 | Gf | - | |
| Voltage nominal | Touche en V | 7 | V | DC | ||
| Résistance de l'axe X | Rx | 300 | 900 | Le code PIN du FPC | ||
| Résistance de l'axe X | - Je ne sais pas. | 200 | 500 | |||
| Linearité | - | - | ± 15 | ± 20 | % | - |
| Il bavarde. | - | - | - | 20 | ms | - |
| Résistance à l'isolation | Ri | 10 | - | - | MΩ | - |
| Notes sur la vie | - | 100,000 | - | - | Les temps | - |
| Durée de vie | - | 1,000,000 | - | - | Les temps | - |
Caractéristiques optiques
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | |||
| - Je vous en prie. | Le type | Je suis désolé. | ||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | - | 15 | - | Je vous en prie. | |
| 2 | Transmittance (avec PL) | T (%) | - | - | 7.1 | - | - | |
| 3 | Taux de contraste | Cr |
θ=0, |
- | 250 | - | - | |
| 4 |
Vue |
Je vous en prie. | θR | CR>10 | - | 80 | - | Le degré |
| θL | - | 80 | - | |||||
| - Je ne sais pas. | Θ+ | - | 80 | - | ||||
| Je ne sais pas. | - | 80 | - | |||||

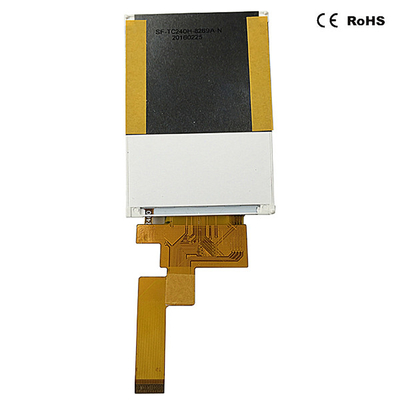

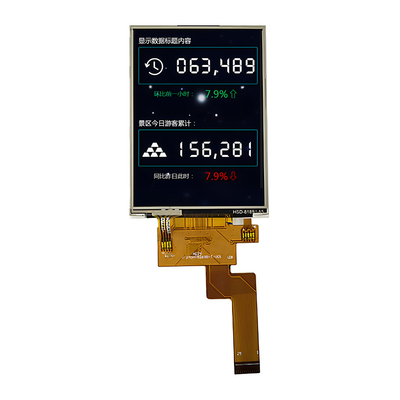

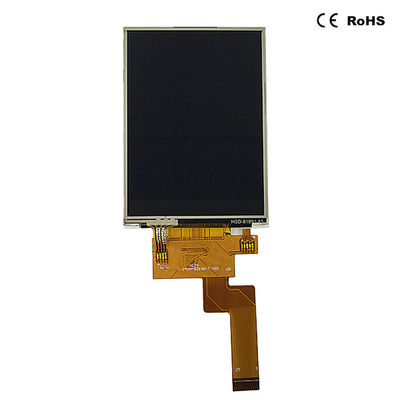

Photo du produit
