Détails sur le produit:
|
| Mots clés: | 13.3 pouces TFT avec écran tactile capacitif | Résolution: | pixels 1920*1080 |
|---|---|---|---|
| LCD avec le toucher: | 327.2 x 215,2 x 6,55 mm (avec toucher) | Zones actives: | 293.76 x 165,24 (mm) |
| Interface ACL: | Informatique | Interface CTP: | USB |
| écran tactile: | CTP (écran tactile capacitif projettif) | Luminance extérieure: | 300 Cd/m2 |
| Température de fonctionnement.: | -10°C à +60°C | Température de stockage.: | -20℃ à +60℃ |
| Type d'écran: | Angles de vision complets du système IPS | Traitement de surface: | Type clair |
| Ratio de contraste: | 800:1 | Durée de vie des LED: | 30 000 heures |
| certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage LCD TFT EDP,13Affichage LCD TFT de 0,3 pouce |
||
Le système d'exploitation doit être équipé d'un dispositif de contrôle de la qualité.
Écran LCD IPS TFT 13,3 pouces FHD
Un moniteur FHD EDP de 13,3 pouces fait généralement référence à un écran à cristaux liquides avec une résolution Full HD 1920 × 1080, avec un panneau LCD IPS TFT de 13,3 pouces et une interface d'affichage améliorée (eDP).Voici quelques caractéristiques et paramètres clés du produitJe ne sais pas.:
Type de panneau:LCD IPS TFT, offrant un grand angle de vision et une précision de couleur.
Résolution:1920 × 1080 pixels, également appelée résolution Full HD (FHD), fournissant des détails d'image clairs.
Lumière:La luminosité des différents modèles peut varier, mais elle est généralement d'environ 350 cd/m2, adaptée à divers environnements d'utilisation.
Ratio de contraste:800:1, offrant une excellente représentation des détails lumineux et sombres.
Angle de vue:La technologie IPS offre un angle de vision de près de 180°, ce qui permet de maintenir la couleur et le contraste sous différents angles.
Temps de réponse:généralement autour de 30 ms, suffisant pour les applications graphiques non professionnelles.
La gamme de couleurs:Couvrant 72% de la gamme de couleurs NTSC, capable d'afficher des couleurs riches.
Interface:Interface eDP, prenant en charge une connexion de terminal à 30 broches, fournissant une transmission de données à grande vitesse.
Type de rétroéclairage:Le rétroéclairage WLED, fournissant une luminosité uniforme et une durée de vie plus longue.
Température de fonctionnement:généralement compris entre -10 et 60 °C, adaptés à diverses conditions environnementales.
Écran tactile capacitif:Offrant une fonctionnalité d'écran tactile capacitif, prenant en charge le multi-touch. permettant aux utilisateurs d'interagir par le toucher.Les écrans tactiles capacitifs présentent les caractéristiques d'une transparence élevée et d'une réponse rapide, ce qui les rend adaptés aux applications nécessitant une interaction directe.
Spécifications mécaniques
| Paramètre | Spécification | Unité |
| Numéro de modèle | Je ne sais pas. | |
| Taille de l'écran | 13.3 (diagonale) | pouces |
|
les dimensions du contour |
327.2 x 215.2 x 655 |
mm |
| Zone active | 293.76H) ×165.24 ((V) | mm |
| Format des pixels |
Le numéro de série est le numéro de série de l'appareil (1 pixel = R + G + B point) |
pixel |
| La hauteur des pixels | 0.153 ((H) x 0,153 (V) | mm |
| Configuration des pixels | R, G, B bande verticale | |
| Mode d'affichage | Normalement noir | |
| Traitement de surface du polariseur avant | Couche anti-éblouissement: (3H) | |
| Écran tactile | Panel tactile capacitif projeté |
ProduitLe dessin
Définition du pin d'interface
| Le numéro de code. | Le symbole | Résultats | Fonction |
| 1 | CABC_EN / NC | - | Réservé au CD |
| 2 | H_GND | P | Ronde à grande vitesse |
| 3 | Route 1_N | Je suis... | Ligne de liaison de signal complémentaire 1 |
| 4 | Voie 1_P | Je suis... | Véritable voie de liaison de signal 1 |
| 5 | H_GND | P | Ronde à grande vitesse |
| 6 | Route 0_N | Je suis... | Faisceau de liaison de signal complémentaire 0 |
| 7 | Route 0_P | Je suis... | Véritable voie de liaison de signal 0 |
| 8 | H_GND | P | Ronde à grande vitesse |
| 9 | Le nombre d'heures de travail | Je suis... | Véritable canal auxiliaire de signal |
| 10 | Le nombre d'heures de travail | Je suis... | Canaux auxiliaires du signal de complément |
| 11 | H_GND | P | Ronde à grande vitesse |
| 12 | L'écran LCD_VDD | P | Logique LCD et puissance du pilote (3,3 V) |
| 13 | L'écran LCD_VDD | P | Logique LCD et puissance du pilote (3,3 V) |
| 14 | N.C. | Je suis... | Réservé à l'usage du fabricant de l'écran LCD |
| 15 | L'écran de l'appareil | P | Logique LCD et mise à la terre du pilote |
| 16 | L'écran de l'appareil | P | Logique LCD et mise à la terre du pilote |
| 17 | HPD | Je vous en prie. | Pinceau de signal HPD |
| 18 | LED-1 | P | Terrain de rétroéclairage |
| 19 | LED-2 | P | Terrain de rétroéclairage |
| 20 | LED-3 | P | Terrain de rétroéclairage |
| 21 | LED-4 | P | Terrain de rétroéclairage |
| 22 | BL ÉNÉABLE | Je suis... | Lumière arrière allumée/éteinte |
| 23 | BL PWM DIM | Je suis... | Système PWM |
| 24 | SCL/NC | - | Réservé à l'usage du fabricant de l'écran LCD |
| 25 | SDA/NC | - | Réservé à l'usage du fabricant de l'écran LCD |
| 26 | BL PWR | P | Puissance du rétroéclairage |
| 27 | BL PWR | P | Puissance du rétroéclairage |
| 28 | BL PWR | P | Puissance du rétroéclairage |
| 29 | BL PWR | P | Puissance du rétroéclairage |
| 30 | N.C. | - | Réservé à l'usage du fabricant de l'écran LCD |
Définition de la broche USB PCAB
1 VCC
2 clés USB
3 USB+
4 GND
Notes de crédit maximales absolues
| Paramètre | Le symbole | Je ne sais pas. | - Je vous en prie. | Unité | Les commentaires |
| Voltage d'alimentation de rétroéclairage | HVDDOUT | - | - | V | Ta = 25 °C Note 1 et 2 Remarques |
| Courant LED de rétroéclairage | Le détecteur de fréquences | - | - | - Je ne sais pas | |
| Voltage inverse LED du rétroéclairage | V.R. | - | - | V | |
| Température de fonctionnement | Le TOP | - 10 ans | 60 | °C |
Ta = 25 °C Note 1 et 2 |
| Température de stockage | TST | - 20 ans. | 60 | °C | |
| Humidité ambiante de fonctionnement | Sautez! | - | 90 | Pourcentage de RH | |
| Humidité de stockage | Hst | - | 90 | Pourcentage de RH | |
| Exigence de dégagement de chaleur | Les autres | 15 | °C | ||
Spécifications électroniques des écrans LCD TFT
| Paramètre | Le symbole | Notes de crédit | Unité | ||
| Résultats | Type de produit | Maximum | |||
| Voltage d'entrée de l'alimentation | V DD | 3.0 | 3.3 | 3.6 | V |
| Courant d'alimentation | DSI | - | - | - | - Je ne sais pas |
| Voltage d'alimentation du conducteur LED | Département d'exploitation | 2.7 | 24 | V | |
| Courant d'alimentation du conducteur LED | Le détecteur de fréquences | 20 | - | - Je ne sais pas | |
| Consommation d'énergie par LED | Le PLED | 2.7 | W | ||
| Voltage de seuil d'entrée en marche positive | VIT+ | +100 | MV | ||
| Voltage de seuil d'entrée en mode négatif | Je vous en prie. | - Une centaine | MV | ||
| Tensions de mode commun différentiel d'entrée | Vcom | TBD | V | ||
Spécifications électroniques du rétroéclairage
| Paramètre | Le symbole | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité |
| Voltage d'alimentation | VBL | 5 | 12.0 | 37 | V |
| Courant d'alimentation pour rétroéclairage | L'ILED | 6 |
- |
25 | - Je ne sais pas |
| Énergie pour le rétroéclairage | Le PLED | 0.18 | - | 5.55 | W |
| Voltage du signal lumineux modulé | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Ratio de charge de contrôle de la luminosité | Le devoir | 1 | - | 100 | % |
| Fréquence de régulation de la luminosité | MTPF | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Haute tension | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF basse tension | VCNTL | 0 | - | 0.6 | V |
| Durée de vie des LED | - | 30,000 | 40,000 | - | h |

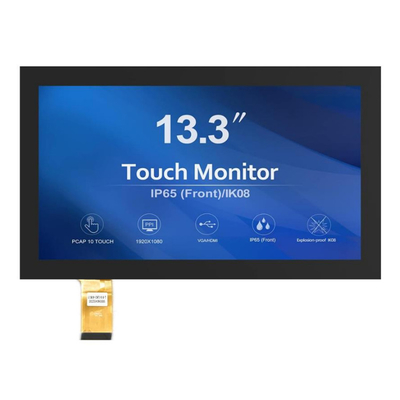

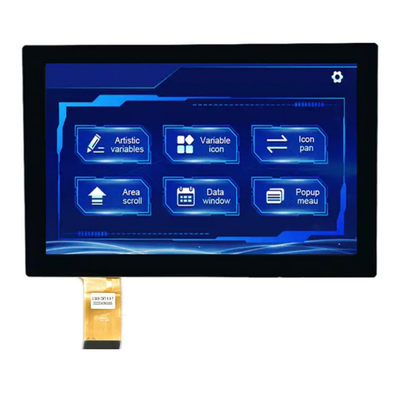

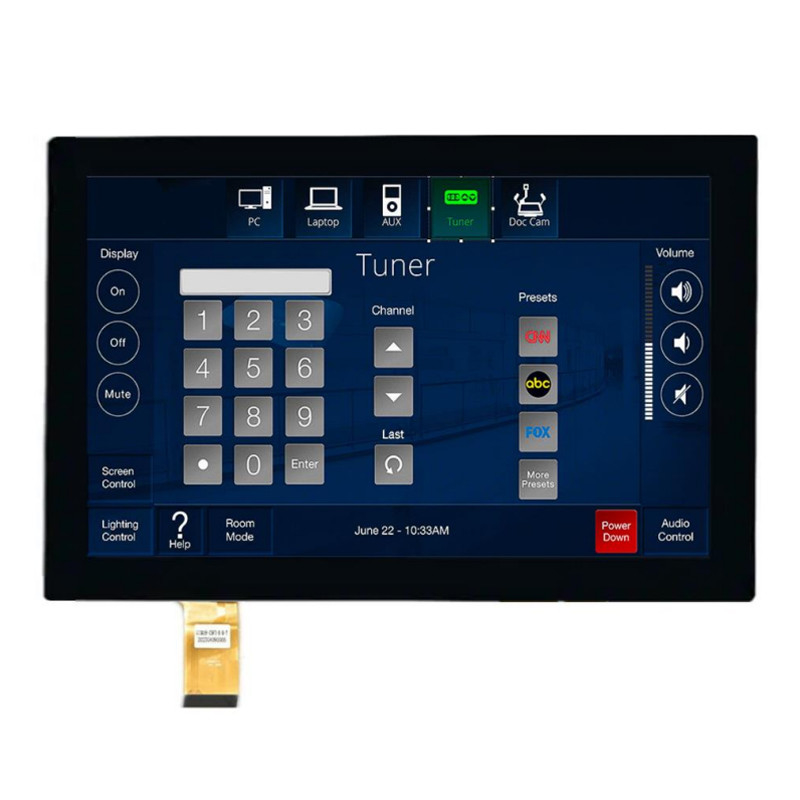

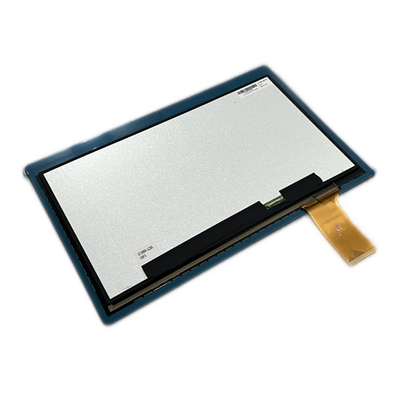

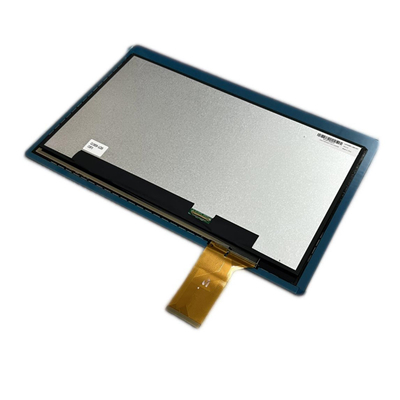

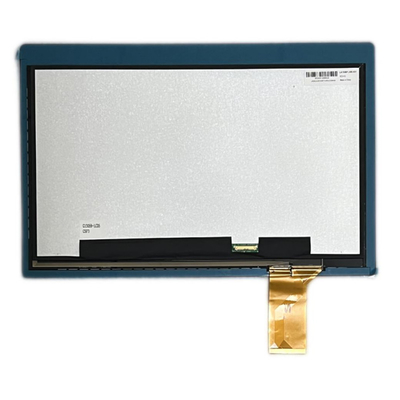

Image du produit
