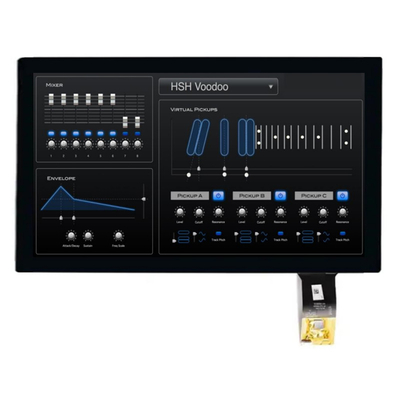

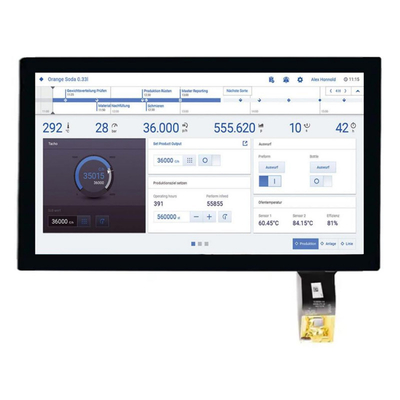

15Affichage LCD TFT de 0,6 pouce avec 1000 nits de luminosité, affichage LCD extérieur avec résolution Full-HD et 1000 nits

15Affichage LCD TFT de 0,6 pouce avec une luminosité de 1000 nits, affichage LCD extérieur avec une résolution Full-HD et une résolution de 1000 nits

L'affichage TFT SFTO1560SMT-7050A3-N PCAP est un module LCD TFT à matrice active couleur de 15,6 pouces utilisant des TFT ′′ en silicium amorphe (transistors à film mince) comme dispositifs de commutation actifs.6 pouces diagonalement mesurée active a rea avec résolutions Full-HD (1920 pixel horizontal par 1080 pixel vertical). Chaque pixel est divisé en points RED, GREEN, BLUE qui sont disposés en bande verticale et ce module peut afficher des couleurs 16,7M ((arrondis) ((6bit+2FRC) et une gamme de couleurs de 45%.Le pilote LED pour la conduite à rétroéclairage est construit dans ce modèle.

L'affichage TFT SFTO1560SMT-7050A3-N PCAP démontre des graphiques et des textes sur un panneau de points 1920×3×1080 avec des couleurs de 16,7M ((8 bits) en utilisant l'interface eDP (Embedded Display Port) Ver1.2 et en fournissant +3.Voltage d'alimentation 3VDC pour la conduite du panneau TFT-LCDDans ce panneau TFT-LCD SFTO1560SMT-7050A3-N, des filtres couleur pour une excellente performance couleur sont incorporés pour réaliser des images plus lumineuses et plus claires.ce qui rend cet écran optimal pour une utilisation dans des applications multimédias.Les vues optimales sont dans toutes les directions.Sans contrôleur LED à rétroéclairage.Specifications de taux de transfert EDP: 2,7 Gbps/2 voie 8 bits.

* Type de réserve
* Interface eDP
* Réponse à grande vitesse
* Profondeur de couleur de 6 bits (Hi-FRC), Affichage de 16,7 M couleurs
* Réclairage arrière de type de bord incorporé (LED)
* Compatible avec RGB98% et NTSC45% (NTSC72% est également disponible)
* Rapport luminance/contraste élevé, faible reflet et grand angle de vision
* DE (données activées) uniquement
* exempt de Rohs et d' halogènes
* TEO 6.0, ES6.0 Conforme
* Correction gamma

Caractéristiques:

15Affichage LCD TFT de 0,6 pouce avec 1000 nits de luminosité, affichage LCD extérieur avec résolution Full-HD et 1000 nits Produit Ile magicien

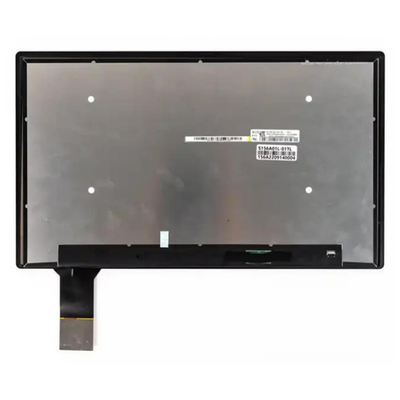

15Affichage LCD TFT de 0,6 pouce avec 1000 nits de luminosité, affichage LCD extérieur avec résolution Full-HD et 1000 nitsProduitLe dessin

Introduction à l'eDP et à ses différences par rapport au DP

Introduction aux caractéristiques spécifiques du PDE

La dernière version d'eDP 1.4 fait référence à DisplayPort v1.2a. Bien que DisplayPort soit la spécification de base d'eDP, eDP ne reproduit pas complètement toutes les spécifications de DisplayPort.Il y a certaines fonctionnalités qui sont définies dans DisplayPort qui ne sont pas prises en charge par le eDP actuelNous allons ensuite expliquer brièvement les fonctions uniques d'eDP, y compris l'interface physique, la séquence de puissance,Connectivité, Authentification de l'image et protection du contenu, fréquence d'images variable, contrôle du rétroéclairage ou autres fonctions de panneau via le canal AUX, auto-actualisation du panneau (PSR),Le débit d'électricité doit être supérieur ou égal à la puissance de l'appareil., la sélection du débit de transmission, la compression des données de l'écran, la transmission de données multi-touch via AUX et les tests de compatibilité. Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables, mais l'eDP convient aux systèmes fermés, et les dispositifs qui seront connectés sont entièrement contrôlés par le fabricant d'équipement d'origine du système (OEM),donc eDP ne définit pas les normes de connecteur ou de câble, ne définit que les bornes de connexion (Pin Assignment) pour les différentes combinaisons de systèmes. Ces différences découlent du nombre de canaux principaux des panneaux d'affichage utilisés et de la forme de rétroéclairage utilisée.

La plupart des panneaux eDP sur le marché utilisent aujourd'hui un connecteur à 30 broches qui prend en charge jusqu'à deux canaux principaux et est équipé d'une puce pilote LED.ou un connecteur à 40 broches qui prend en charge jusqu'à quatre canaux principaux et est également équipé d'une puce pilote LED pour les applications de panneaux haute résolutionPar exemple, si le débit d'eDP est porté à 5,4 Gbit/s, un seul canal principal est nécessaire pour supporter un panneau d'une résolution de 1,920x1,200Si la vitesse de transmission n'est pas limitée, 5,4 Gbit/s n'est pas nécessaire, mais 2.7 Gbit/s peuvent être utilisés pour réduire la consommation d'énergie globale du système et prolonger la durée de vie de la batterieDans la plupart des architectures de système, la consommation d'énergie générée par un canal principal de 5,4 Gbit/s sera supérieure à celle de deux canaux principaux de 2,7 Gbit/s, car4 Gbit/s nécessite des performances plus élevées sur le récepteur DisplayPort et des exigences de performance plus élevées pour le pair, afin de réduire l'impact de la distorsion du signal causée par la trajectoire de transmission à grande vitesse.les connecteurs sélectionnés par l'usine du système et l'usine du panneau ne seront pas les mêmes, donc les caractéristiques physiques du connecteur sur la carte mère et le connecteur sur le panneau ne sont pas les mêmes.Exigences RFI/EMILe câble de connexion peut être un câble coaxial à prix plus élevé ou un câble à couple tordu peu coûteux.

La séquence d'alimentation est liée à la vitesse de réponse du système

L'affichage s'arrête généralement lorsque l'appareil mobile entre en mode veille ou en mode faible consommation et que le panneau ne fournit pas d'alimentation à ce moment-là,donc la séquence de mise en marche lors de la sortie du mode veille est assez importantL'eDP régule clairement la séquence de mise sous tension afin de minimiser le temps de réaction du système après avoir quitté le mode veille.La spécification eDP définit également la durée admissible pour chaque étape, et certaines marques définissent même un temps plus court que le cahier des charges pour améliorer la réactivité du produit (par exemple, après avoir touché le pavé tactile en mode veille,l'écran peut être affiché immédiatement).

La connexion eDP prend en charge la formation en liaison rapide

En plus des liens généraux définis par DisplayPort, l'eDP doit également prendre en charge la formation à la liaison rapide.mais il n'y a pas besoin de communiquer par AUX. Formation Fast Link est comme un lien, la sortie enverra le modèle d'entraînement avant d'envoyer l'écran vidéo normal,afin que le récepteur puisse verrouiller le signal de sortie pour assurer la qualité de la connexion, mais réduit l'action d'AUX pour vérifier et transmettre le résultat de la connexion avant la sortie des données vidéo.comme l'AUX est transmis à une faible vitesse d'environ 1 Mbit/s, et parce que dans un système fermé, le panneau n'a pas besoin d'interagir avec le processeur et les pilotes vidéo.La formation en liaison rapide est conçue pour comprendre l'état de la voie de transmission du canal principal, de sorte que la sortie peut régler ses propres caractéristiques (amplitude et pré-emphase) et le récepteur peut régler les caractéristiques de l'égaliseur.La sortie et le récepteur doivent effectuer ces réglages en même temps, et l'ajustement de ces caractéristiques est basé sur la plateforme du système, et les résultats d'ajustement sont différents pour les différentes plateformes.Une autre caractéristique sélective du côté du récepteur est la formation sans lien, qui teste la capacité du récepteur à verrouiller le signal à la sortie sans aucun modèle d'entraînement spécial.surtout lorsque le système s'éloigne du mode basse consommationLa formation sans liaison est également une fonctionnalité facultative dans PSR.

Authentification vidéo et protection du contenu

Le connecteur externe DisplayPort prend en charge la protection du contenu numérique haute bande passante (HDCP), which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmissionPour les appareils d'affichage embarqués, la transmission d'images à l'intérieur du système doit encore être protégée, et eDP définit plusieurs méthodes d'authentification d'images pour répondre à ce besoin.la méthode la plus couramment utilisée est l'ASSR (Alternate Scrambler Seed Reset)Comme expliqué précédemment, les données d'image transmises par le canal principal sont brouillées, de sorte que le RFI et l'EMI peuvent être réduits, et pour atteindre cet effet,la sortie et le récepteur doivent synchroniser le travail et comprendre la séquence de brouillage pour correctement brouiller et réassembler les données. ASSR utilise Scramble Sequence, qui n'est disponible qu'avec les écrans eDP, ce qui élimine le besoin de connecter des écrans non eDP à la sortie eDP.

Prise en charge de différents taux de rafraîchissement de l'écran

eDP peut contrôler dynamiquement le taux de rafraîchissement du panneau d'affichage, qui est conçu pour réduire la consommation d'énergie lors de l'affichage d'images fixes.la fréquence de rafraîchissement du panneau peut être réduite de la normale de 60 images par seconde à une fréquence qui ne produira aucune anomalie d'affichage ou clignotementLa réduction de la fréquence de rafraîchissement réduit la consommation d'énergie et prolonge la durée de vie de la batterie, certains panneaux atteignant 40 images par seconde ou moins.Une autre application qui utilise différents taux de rafraîchissement de l'écran est lors de la lecture d'un film ou de jouer à un jeuEn mode jeu, l'écran n'est souvent affiché qu'après avoir été calculé par le moteur graphique, et il y aura un retard entre, dans ce cas,régler dynamiquement le taux de rafraîchissement du panneau peut rendre l'écran d'affichage lisse sans distorsion et retardLorsque vous jouez des films, vous pouvez ajuster l'écran 24fps à la lecture 48fps, éliminant le pull-down 3:2 dans le mode traditionnel 60fps.
