Détails sur le produit:
|
| Produit: | TFT RVB de 9 pouces | Résolution: | 800 RGB x 480 |
|---|---|---|---|
| Écran tactile: | RTP | Interface: | RGB |
| Luminance extérieure: | 400 cd/m2 (nits) | Direction de la vue: | 6H |
| Numéro de broche: | 50 épingles | Le contour de Dim.: | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) (mm) |
| Zones actives: | 201.8 (H) x 114,5 ((V) (mm) | Traitement de surface: | Couche dure ((3H) |
| Affichage des couleurs: | 16,7 M | Connexion: | ZIF |
| Température de fonctionnement.: | -20°C à +70°C | Température de stockage.: | -30°C à +80°C |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Écran d'affichage de l'appareil de beauté de 9 pouces,Écran d'affichage des appareils de beauté 800x480,Écran d'affichage du dispositif de beauté RTP |
||
9 pouces TFT LCD 800x480 avec RTP Introduction du produit
SFTO900SH-7170A4T est un écran LCD TN TFT de haute luminosité de 800 × 4800.Ce module TFT adopte la technologie TN, avec un rapport d'aspect typique de 4:3 et un grand angle de vision (70/70/50/70 degrés), ce qui présente un bon avantage en termes de coûts et améliore l'expérience visuelle de ses produits par les clients.
En outre, le SFTO900SH-7170A4T offre trois caractéristiques de produit: haute luminosité (1000 cd/m2), contraste élevé (800:1) et anti-éblouissement.Ces caractéristiques améliorent l'affichage des images dans des environnements d'éclairage complexes, améliorant l'expérience visuelle des produits des clients dans diverses conditions.
Le module TFT adopte une interface RVB de 24 bits (connecteur Hirose FT12A-50S-0.5H).Il est largement utilisé dans les instruments et compteurs, les appareils Bueaty, les appareils GPS, les terminaux POS, les lecteurs de trésorerie, les scanners,Automatisation du logement, des conférences téléphoniques, des analyseurs, des appareils électroménagers, des systèmes d'automatisation et de sécurité.
Caractéristiques
| Nom de l'article | Spécification |
| Taille de l'écran | 9.0 pouces (diagonale) |
| Élément de pilote | matrice active TFT a-Si |
| Résolution | 800 × 3 ((RGB) × 480 |
| Mode d'affichage | Normalement blanc, transmissif |
| Le point de vue | 0.0825 ((W) × 0.2327 ((H) mm |
| Zone active | 198.000(W) × 111,696 ((H) mm |
| Taille du module | 211.1 ((W) × 126,5 ((H) × 5,9 ((D) mm |
| Taille du module (avec RTP) | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) mm |
| Traitement de surface | Anti-éblouissement |
| Arrangement des couleurs | Bandes RVB |
| Interface | RGB |
| Vue de la direction (Inversion gris) | 6 heures |
| Consommation de puissance de rétroéclairage | 2.046W ((Typ.) |
| Consommation d'énergie du panneau | 0.360W (type) |
| Le poids | TBD |
9 pouces TFT LCD 800x480 avec produit RTPLe dessin
Notes de crédit maximales absolues
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
|
| Je ne sais pas. | - Je vous en prie. | ||||
|
Voltage de puissance |
DVDD | - Je ne sais pas.3 | 5.0 | V | |
| AVDD | - Je ne sais pas.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - Il y en a 12.0 | - Deux fois.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
Température de fonctionnement Température de stockage |
Le TOP | - 20 ans. | 70 | °C | |
| TST | - 30 ans | 80 | °C | ||
| Voltage inverse à LED | V.R. | - | 1.2 | V | Chaque LED Note 2 |
| Courant de débit LED | Si | - | 25 | - Je ne sais pas | Chaque LED |
Consommation actuelle
(GND=AVSS=0V)
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | ||||
|
Courant pour le pilote |
GH | - | 0.3 | 1 | - Je ne sais pas | VGH = 17,0 V |
| L'IGL | - | 0.3 | 1 | - Je ne sais pas | VGL = -5,0V | |
| Département d'accueil | - | 5.5 | 10 | - Je ne sais pas | VCC = 3,3 V | |
| Résultats de l'enquête | - | 32 | 50 | - Je ne sais pas | Pour les appareils de commande électrique | |
Conditions de conduite avec rétroéclairage
|
|
Le symbole |
Les valeurs |
Unité |
||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | |||
| Voltage pour le rétroéclairage LED | VL | 8.4 | 9.3 | 10.2 | V |
| Courant pour le rétroéclairage LED | Il | 198 | 220 | 242 | - Je ne sais pas |
| Durée de vie des LED | - | 40,000 | - | - | Il est temps |
Définition de la broche
| Je ne veux pas. | Le symbole | Je / O | Fonction |
| 1 | VLED | - | Puissance pour le rétroéclairage LED |
| 2 | VLED | - | Puissance pour le rétroéclairage LED |
| 3 | Le GLE | - | Le sol pour le rétroéclairage LED |
| 4 | Le GLE | - | Le sol pour le rétroéclairage LED |
| 5 | Le GND | P | Terrain de puissance |
| 6 | VCOM | Je suis... | Voltage commun |
| 7 | DVDD | P | Énergie pour le circuit numérique |
| 8 | Le mode | Je suis... | Mode DE/SYNC sélectionné |
| 9 | DE | Je suis... | Activer la saisie de données |
| 10 | V.S. | Je suis... | Entrée de synchronisation verticale |
| 11 | HS | Je suis... | Entrée de synchronisation horizontale |
| 12 à 19 | B7 - B0 | Je suis... | Données bleues (MSB) |
| 20 à 27 | G7 - G0 | Je suis... | Données vertes (MSB) |
| 28 à 35 | R7 | Je suis... | Données en rouge ((MSB) |
| 36 | Le GND | P | La puissance de la terre |
| 37 | DCLK | Je suis... | Montres d'horloge |
| 38 | Le GND | P | La puissance de la terre |
| 39 | R/R | Je suis... | Sélection gauche / droite |
| 40 | U/D | Je suis... | Sélection vers le haut/vers le bas |
| 41 | VGH | P | Porte sur tension |
| 42 | VGL | P | Port hors tension |
| 43 | AVDD | P | Puissance pour le circuit analogique |
| 44 | Réinitialiser | Je suis... | Une épingle de réinitialisation globale. |
| 45 | N.C. | - | Aucune connexion. |
| 46 | VCOM | Je suis... | Voltage commun |
| 47 | DITHB | Je suis... | Fonction de distillation |
| 48 | Le GND | P | La puissance de la terre |
| 49 | N.C. | - | Aucune connexion. |
| 50 | N.C. | - | Aucune connexion. |

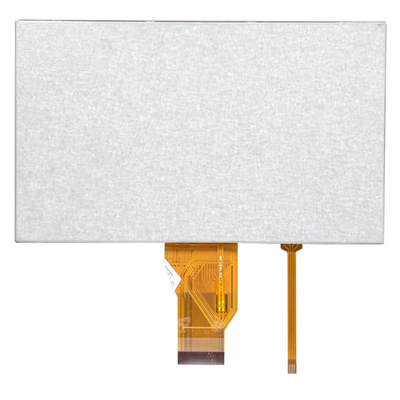

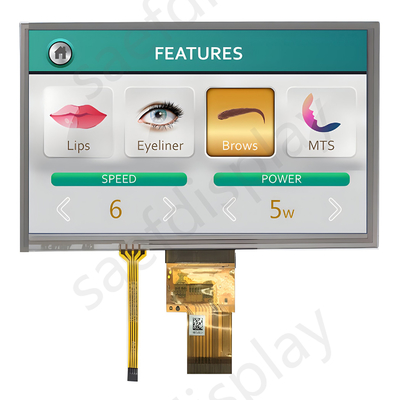

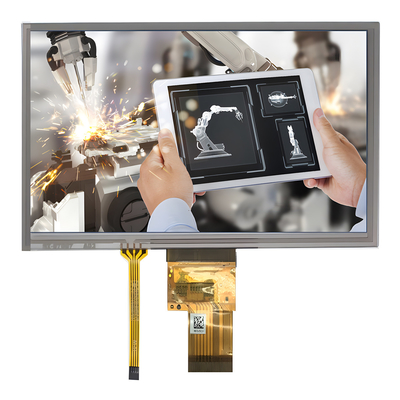

9 pouces TFT LCD 800x480 avec produit RTPImage
Test de fiabilité
| Point d'essai |
Condition d'essai
|
Inspection après essai |
| Opération à haute température | 85 °C pendant 96 heures |
Une fois l'essai terminé, les échantillons LCD soumis à l'essai doivent être placés dans un environnement à température et humidité intérieures normales pendant 2 à 4 heures ou plus avant l'inspection fonctionnelle et visuelle.Les échantillons ne doivent pas présenter les défauts suivants:: 2Chaque module testé ne peut être utilisé que pour un des projets de test. |
| Opération à basse température | -30°C pendant 96 heures | |
| Entreposage à haute température | 85 °C pendant 96 heures | |
| Entreposage à basse température | -30°C pendant 96 heures | |
| Opération à haute température Opération à humidité | 60°C, 90%RH pendant 72 heures | |
| Choc thermique | -10°C ((30 min) ~+25°C ((5 min) ~ +60°C ((30 min) pendant 10 cycles | |
| Épreuve de vibration (pas d'opération) |
Fréquence: 10 à 55 Hz Amplitude:1Temps de balayage: 11 min. Période d'essai: 6 cycles pour chaque direction de X, Y, Z |
|
| Épreuve d'électricité statique | Touche ±4KV, touche d'air ±8KV |
