Détails sur le produit:
|
| Mots clés: | écran LCD TFT LVDS de 7 pouces | Écran tactile: | Sans |
|---|---|---|---|
| Résolution: | 1024*600 | Couverture en verre: | Produits de fabrication |
| Interface: | LVDS | Luminance extérieure: | 1000 cd/m2 |
| Température de fonctionnement.: | -30 à +80°C | Température de stockage.: | -30 à + 85°C |
| Durée de vie des LED: | 40, 000 heures | Nombre de broches: | 20 BORNES |
| Tableau de commande: | Avec | Direction de la vue: | Tous les angles de visualisation |
| Mettre en évidence: | L'écran TFT de qualité industrielle de 7 pouces,l'écran TFT de qualité industrielle de 1000 nits |
||

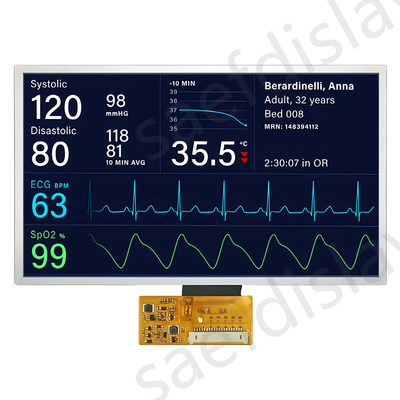

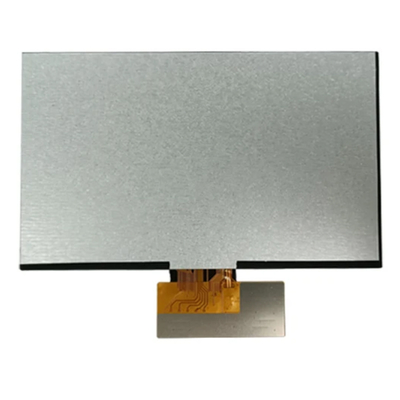

7" LCD TFT LVDS 20 broches Introduction du produit
Le numéro de modèle. :Le nombre d'équipements à transporter est déterminé par le système de mesure.
Le modèle SFTO700SH-7168A10-N est un écran LCD TFT à matrice active couleur à interface LVDS (Low Voltage Differential Signaling) de 7 pouces prenant en charge une résolution de 1024x600 points.Cet écran TFT de qualité industrielle est un module d'écran LCD de type IPS et de haute luminosité (1000 nits)Le module dispose d'un grand angle de vision grâce au panneau IPS qui est l'une des techniques les plus populaires sur le marché actuellement.2144 ((H) × 85.92(V) mm. Cet écran TFT prend en charge l'interface LVDS. Avec l'aide de surfaces d'affichage anti-éblouissement, l'écran ne reflète pas la lumière et maintient une meilleure qualité d'image sous la lumière du soleil,adapté à une utilisation en extérieur.
La tension d'alimentation varie de 3,0 V à 3,6 V; la valeur typique est de 3,3 V. Elle fonctionne dans une plage de température de -30 à +80 °C, la température de stockage varie de -30 à +85 °C.
Spécifications générales
|
Je ne veux pas. |
Nom de l'article | Spécification | Unité |
| 1 | Taille du panneau | 7 | pouces |
| 2 | Nombre de pixels | 1024 × 3 ((RGB) × 600 | les pixels |
| 3 | Zones actives | 154.2144 ((H) ×85.92 ((V) | mm |
| 4 | La hauteur des pixels | 0.1506 ((H) ×0.1432 ((V) | mm |
| 5 | Dimension de contour | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | mm |
| 6 | Disposition des pixels | RGB - bande | - |
| 7 | Mode d'affichage | IPS avec normalement noir | - |
| 8 | Direction de la vue | TOUS Direction de vue | - |
| 9 | Affichage de couleur | 16.7M | - |
| 10 | Interface | LVDS | - |
| 11 | Rétrécissement | LED blanche | - |
| 12 | Lumière | 1000 | cd/m2 |
| 13 | Le moteur IC | - | - |
| 14 | Température de fonctionnement | -30 à 80 | oC |
| 15 | Température de stockage | -30 à 85 | oC |
| 16 | Le poids | 116 (type) | g |
IPS TFT LCD 7" LVDS 1000nits 1024x600 points ProduitLe dessin
Définition de la broche
|
Le pin Je ne veux pas. |
Le symbole | Résultats | Fonction |
| 1 | VDD | P | L'alimentation électrique VDDIN=3,3V |
| 2 | VDD | P | L'alimentation électrique VDDIN=3,3V |
| 3 | Le nombre d'étoiles | Je suis... | L'alimentation électrique VDDIN ((3.3 ~ 5.0V) |
| 4 | Le GND | P | Le sol |
| 5 | RXIN0N | Je suis... | Données de différentiel 0-LVDS |
| 6 | RXIN0P | Je suis... | Les données de différentiel 0+LVDS |
| 7 | Le GND | P | Le sol |
| 8 | RXIN1N | Je suis... | Données de différentiel 1-LVDS |
| 9 | RXIN1P | Je suis... | Les données différentielles 1+LVDS |
| 10 | Le GND | P | Le sol |
| 11 | RXIN2N | Je suis... | Données différentielles 2-LVDS |
| 12 | RXIN2P | Je suis... | Les données différentielles 2+LVDS |
| 13 | Le GND | P | Le sol |
| 14 | RX_CLKN | Je suis... | - entrée d'horloge différentielle LVDS |
| 15 | RX_CLKP | Je suis... | +entrée d'horloge différentielle LVDS |
| 16 | Le GND | P | Le sol |
| 17 | RXIN3N | Je suis... | Entrée d'horloge différentielle 3-LVDS |
| 18 | RXIN3P | Je suis... | Entrée d'horloge différentielle 3+LVDS |
| 19 | PWM | Je suis... | luminosité du rétroéclairage:appliquer un signal de tension CC de 0,7V à 1,4V |
| 20 | VLED | P | L'alimentation électrique VLED = 5 ~ 12V ((type.) |
Conditions de fonctionnement typiques
| Nom de l'article | Le symbole | Les valeurs | Unité | |||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | ||||
| Voltage d'alimentation numérique | VDD | 3 | 3.3 | 3.6 | V | |
| Énergie pour LED | VLED | 4.8 | 5 | 12 | V | |
| Le circuit intégré d'alimentation fournit une tension | AVEE | - 6 | - 5 | - Il y en a 4.5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| Le circuit intégré du pilote fournit une tension interne | VGH | 9 | - | 20 | V | |
| VGL | - 20 ans. | - | - 9 | V | ||
| Voltage du signal d'entrée | Faible niveau | VIL | 0 | - | 0.3*VDD | V |
| Niveau élevé | VIH | 0.7*VDD | - | VDD | V | |
Spécifications du rétroéclairage
| Nom de l'article | Le symbole | Les valeurs | Unité | Nom de l'entreprise | ||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | ||||
| Voltage avant | VF | 19.6 | 21 | 23.1 | V | |
| Courant vers l' avant | Si | 55 | 60 | 65 | - Je ne sais pas | Si = 20mA/1-puce |
| Voltage du signal PWM | PWM_h | 2 | 3.3 | 3.6 | V | - |
| PWM_l | 0 | - | 0.5 | - | ||
| Fréquence PWM de sortie | PWM_f | - | 200 | 20 mille. | Hz | - |
| LED activé Voltage | Résultats des tests | 2.6 | 3.3 | 3.6 | V | - |
| R = 1 | 0 | - | 0.4 | - | ||
Spécifications optiques
| Nom de l'article | Le symbole | Condition | Les valeurs | Unité | |||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | |||||
| Viangle de déplacement | Vous? | CR ≥ 10 | - | 85 | - | degré | |
| ΘD | - | 85 | - | ||||
| L | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| Temps de réponse | TON+TOFF | θ = Φ = 0 ° | - | 19 | 25 | ms | |
| Normalement | |||||||
| voir | |||||||
| angle | |||||||
| Ratio de contraste | Résultats | 400 | 500 | - | - | ||
| Luminance | L | 1000 | - | cd/m2 | |||
| Uniformité de luminance | Les États membres | 70 | 75 | - | % | ||
| Chromatisation des couleurs (CIE1931) | Blanc | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| Le rouge | RX | - | - | - | |||
| RY | - | - | - | ||||
| Verte | GX | - | - | - | |||
| GY | - | - | - | ||||
| Le bleu | BX | - | - | - | |||
| Par | - | - | - | ||||

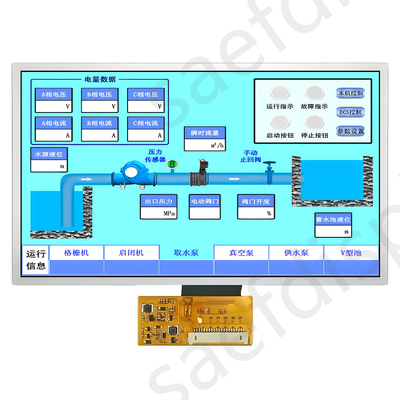

IPS TFT LCD 7" LVDS 1000nits 1024x600 points Produit Ile magicien
