Détails sur le produit:
|
| Produit: | 1.3 pouces TFT+PCB | Les PCB: | PCB à 7 broches |
|---|---|---|---|
| Résolution: | points 240x240 | Couverture en verre: | Personnalisable |
| Direction de la vue: | IPS angle de vue libre | Interface: | Interface SPI |
| Numéro de broche: | 7 bornes | Connexion: | Pinceau d'en-tête |
| Luminance extérieure: | 250 cd/m2 (nits) | Durée de vie des LED: | 40, 000 heures |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la norme Rohs & Reach |
| Mettre en évidence: | 1.3" Écran LCD TFT,Affichage LCD TFT de 240x240,Module d'affichage LCD SPI |
||
1Module LCD TFT de 3 pouces, 240x240 IPS 65K pleine couleur 3.3V avec interface SPI,
51 STM32 Ar duino Routines pour le bricolage
La puce SPI à puce série est une puce multifonctionnelle qui peut convertir les signaux d'interface SPI en signaux série, qui peuvent être utilisés pour connecter des appareils externes et obtenir une communication avec eux.Les puces SPI vers les ports série présentent les avantages de la transmission à grande vitesse, faible consommation d'énergie et facilité d'utilisation, et peut être utilisé dans des scénarios d'application tels que le matériel informatique, les appareils ménagers et le contrôle industriel.
Ce module d'affichage LCD TFT de 1,3 pouces est un écran d'affichage à 7 broches avec connecteur SPI Serial.C'est pourquoi, chaque nœud est relativement indépendant et peut être contrôlé en continu, ce qui améliore non seulement la vitesse de réponse de l'affichage, mais permet également un contrôle précis.La taille du point d'affichage est 240 * 240, et il dispose de deux modes d'affichage: affichage horizontal et affichage vertical. La direction de l'affichage peut être réglée. La tension de travail de ce module est de 3,3V;Le pilote IC est ST7789 avec une surface d'affichage de 23.4 * 23,4 mm; taille du module TFT: 27,5 * 39 mm.
Caractéristiques
| Nom de l'article |
Le contenu |
| Numéro de pièce | Le nombre de points de contrôle doit être le même que le nombre total de points de contrôle. |
| Taille de l'écran | 1.3 pouces (diagonale) |
| Mode d'affichage | Normalement noir |
| Résolution | Le nombre d'écart est le plus élevé possible. |
| Le point de vue | 00,0975 (H) x 0,0975 ((V) mm |
| Zone active | 23.4 ((H) x 23,4 (V) mm |
| Taille du module | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
| Arrangement des couleurs | RGB bande verticale |
| Interface | SPI |
| Le moteur IC | Les produits de la catégorie 1 |
| Luminance | 250 (TYP) cd/m2 |
| Direction de la vue | Voir tout, IPS |
| Rétrécissement | 2 LED blanches |
| Temps de fonctionnement. | -20°C à + 70°C |
| Température de stockage. | -30°C à + 80°C |
| Le poids | TBD |
Le dessin de contour
Définition de la broche
| Je ne veux pas. | Nom | Résultats | Définition |
| 1 | Le CCR | P | Énergie pour la puce, CC 3,3 à 5 V |
| 2 | Le GND | P | Le sol |
| 3 | Le SCL | Je suis... | Pinceau d'horloge en série (SPI) |
| 4 | Le SDA | Résultats | Pile de données en série (SPI) |
| 5 | Ressources résiduelles | Je suis... | Réinitialisez le signal. |
| 6 | DC | Je suis... | Données/Pin de commande, SPI Choice/Choice de commande |
| 7 | BLK | Je suis... | Contrôle de rétroéclairage, flottant par défaut, faible niveau éteint |
Caractéristiques du rétroéclairage
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage avant | Vf | 3.0 | 3.2 | 3.4 | V |
| Courant vers l' avant | Si |
- Je ne sais pas. |
20 |
- Je ne sais pas. |
- Je ne sais pas |
| Durée de fonctionnement | - Je ne sais pas. | - Je ne sais pas. | 40000 |
- Je ne sais pas. |
Heures |
Caractéristiques optiques
| Nom de l'article | Le symbole | Conditions de mesure | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | |
| Temps de réponse | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Angle de vue |
θ |
φ = 0o | 25 oC | - | 80 | - |
Le degré |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Ratio de contraste | Résultats | - | 25 oC | 800 | - | - | |
| Couleur de la coordonnée CIE | Blanc | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Le rouge | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Verte |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Le bleu |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmittance (avec polariseur) | 4. 18 | 4.65 | % | ||||

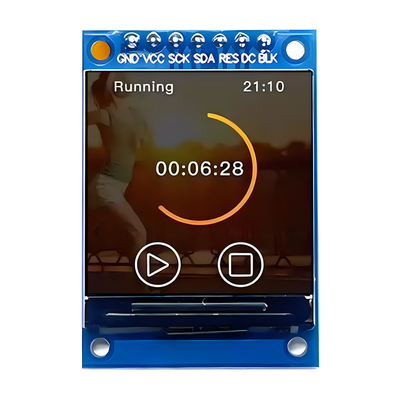

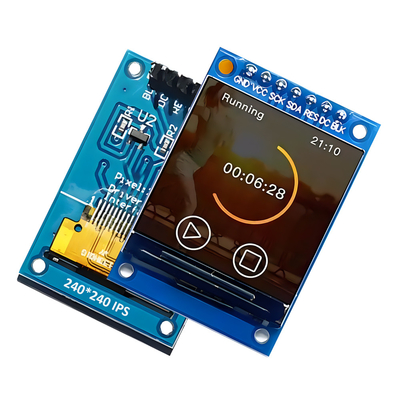

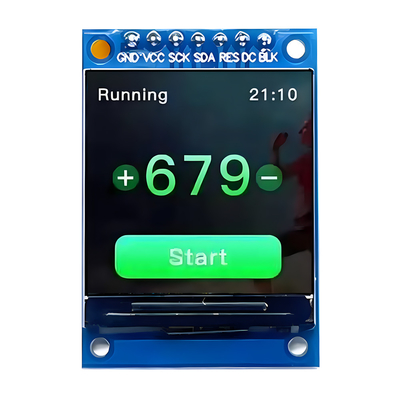

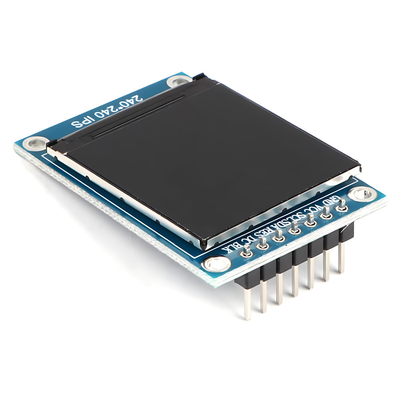

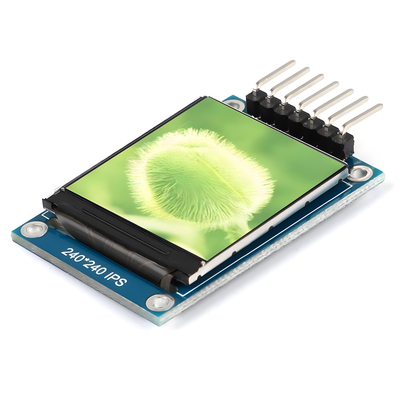

Image du produit
Test de fiabilité
| Point d'essai |
Condition d'essai |
Inspection après essai |
| Opération à haute température | 85 °C pendant 96 heures |
Une fois l'essai terminé, les échantillons LCD soumis à l'essai doivent être placés dans un environnement à température et humidité intérieures normales pendant 2 à 4 heures ou plus avant l'inspection fonctionnelle et visuelle.Les échantillons ne doivent pas présenter les défauts suivants:: 2Chaque module testé ne peut être utilisé que pour un des projets de test. |
| Opération à basse température | -30°C pendant 96 heures | |
| Entreposage à haute température | 85 °C pendant 96 heures | |
| Entreposage à basse température | -30°C pendant 96 heures | |
| Opération à haute température Opération à humidité | 60°C, 90%RH pendant 72 heures | |
| Choc thermique | -10°C ((30 min) ~+25°C ((5 min) ~ +60°C ((30 min) pendant 10 cycles | |
| Épreuve de vibration (pas d'opération) |
Fréquence: 10 à 55 Hz Amplitude:1Temps de balayage: 11 min. Période d'essai: 6 cycles pour chaque direction de X, Y, Z |
|
| Épreuve d'électricité statique | Touche ±4KV, touche d'air ±8KV |
