Détails sur le produit:
|
| Produit: | 3écran LCD rond de 0,6 pouce | Résolution: | 544 (RGB) x 506 points |
|---|---|---|---|
| Luminance extérieure: | 1000 cd/m2 (nits) | Écran tactile: | Sans |
| Direction de la vue: | Plein angle de visualisation d'IPS | Le système d'exploitation du pilote: | ST72566 |
| Numéro de broche: | 40 épingles | Connexion: | ZIF |
| Interface: | Bits de RVB 24 | Durée de vie des LED: | 40, 000 heures |
| Dessus :: | -30°C à +85°C | Dimension de contour: | 107.13 ((W)) × 107.13 ((H) × 9.76 ((T) mm |
| Zones actives: | 89.76 ((W) x83.49 ((H) mm | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 3.6 pouces LCD TFT automobile,Affichage circulaire RVB automobile,L'écran LCD TFT pour véhicules automobiles 544x506 |
||
Module d'affichage LCD TFT circulaire de 3,6 pouces de qualité automobile
Les écrans LCD IPS circulaires, en tant que technologie d'affichage émergente, ont progressivement attiré l'attention des utilisateurs en raison de leurs avantages uniques et de leurs nombreux scénarios d'application.La conception des coins arrondis rend les bords de l'écran plus lisses et l'effet visuel plus confortableEn même temps, cette conception rend également l'écran plus ergonomique et pratique à utiliser.et améliorer l'expérience visuelle de l'utilisateurL'avantage d'un écran LCD IPS circulaire est sa faible consommation d'énergie, ce qui signifie qu'il génère moins de chaleur pendant le fonctionnement et ne nécessite pas de grands dissipateurs de chaleur.réduisant ainsi le gaspillage d'énergie et la pollution de l'environnement.
TS8036WV001-T est un module TFT de 3,6 pouces avec une technologie IPS de résolution 544x506.Équipé d'un écran tactile PCAP à 5 points prenant en charge l'interface I2CSa fonctionnalité multi-touch et ses excellentes performances visuelles en font un choix idéal pour des applications exigeantes.
- basse tension d'entrée: VDD: 2,7 à 3,6 V;
- Affichage Couleurs du TFT LCD: 16,7M couleurs
- Interface du processeur: - RGB 24BIT
- Circuit d'alimentation interne.
|
Informations générales
|
Spécification | Unité |
| Panneau principal | ||
| Zone d'affichage (AA) | 89.76 ((H) * 83.49 ((V) (3.6 pouces) | mm |
| Élément de pilote | matrice active TFT a-Si | - |
| Affichage des couleurs | 16.7M | couleurs |
| Nombre de pixels | 544 ((RGB) * 506 | points |
| Disposition des pixels | bande verticale RVB | - |
| La hauteur des pixels | 0.165 ((H) *0.165 ((V) | mm |
| Angle de vue | Tout | heure |
| Le moteur IC | Les produits de la catégorie 1 | - |
| Disposition des pixels de couleur | bande verticale RVB | |
| Mode d'affichage | Transmissif/ normalement noir | - |
| Température de fonctionnement | -30 ¢ + 85 | °C |
| Température de stockage | -30 ¢ + 85 | °C |
Informations mécaniques
|
Nom de l'article
|
Je ne sais pas. |
- Je sais. |
- Je vous en prie. |
Unité |
Nom de l'entreprise | |
| Taille du module | L'écart entre les deux positions est supérieur à: | - | 107.13 | - | mm | - Je ne sais pas.1 |
| La valeur de l'échantillon est la valeur de l'échantillon. | - | 107.13 | - | mm | - Je ne sais pas.1 | |
| Profondeur (D) | - | 9.76 | - | mm | ± 0.4 | |
| Le poids | - | TBD | - | g | - | |
Module d'affichage LCD TFT circulaire de 3,6 pouces de qualité automobile
Description du code PIN
|
Le code PIN n°. |
Le symbole |
Le niveau | Définition |
| 1 | LEDK | L | Le rétroéclairage... |
| 2 | LEDA | H est | Lumière de fond + |
| 3 | Le GND | H est | puissance au sol |
| 4 | Le CCR | H est | alimentation électrique ((2,7-3,6V) |
| 5 à 12 | R0-R7 | H/L | Bus de données rouge |
| 13 à 20 | Les États membres doivent: | H/L | Bus de données vert |
| 21 à 28 | B0-B7 | H/L | Bus de données bleu |
| 29 | Le GND | L | puissance au sol |
| 30 | DCLK | H/L | Pinceau de signal d'horloge pixel |
|
31 |
DISP | H/L | connecté au VDD en mode de fonctionnement normal. connecté au GND, le CI est en mode veille. |
| 32 | HSYNC | H/L | Synchronisation horizontale. |
| 33 | VSYNC | H/L | Synchronisation verticale. |
| 34 | DE | H/L | Signal d' activation des données |
|
35 |
Autodétecteur |
H/L |
Pinceau de commande de la fonction OPT |
| 36 | CS | H/L | Choisissez une broche d'entrée |
| 37 | Le SCL | H/L | Entrée d'horloge série. |
| 38 | Le SDA | H/L | Pile d'entrée de données en série |
| 39 | NTC1 | / | Connectez le thermistore |
| 40 | NTC2 | / | Connectez le thermistore |
Rating maximal absolu
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
|
| - Je vous en prie. | - Je vous en prie. | |||
| Voltage d'alimentation pour le circuit logique | CICVC | - Je ne sais pas.3 | 4.6 | V |
| Voltage d'alimentation pour un circuit analogique | C.I.V. | - Je ne sais pas.3 | 4.6 | V |
Caractéristiques électriques en courant continu
|
Nom de l'article
|
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| - Je vous en prie. | Le type | - Je vous en prie. | ||||
| Énergie | Le CCR | 2.7 | 2.8 | 3.3 | V | |
| Mode normal Consommation en courant | Le C.I.C. | - | - | 55 | - Je ne sais pas | VCC = 3,3 V |
| Porte TFT mise en tension | VGH | 11.5 | 12 | 16 | V | |
| Port TFT hors tension | VGL | - 8 ans | - 12 ans | - 12 ans | V | |
Caractéristiques de l'unité de rétroéclairage
|
Nom de l'article
|
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| - Je vous en prie. | Le type | Je suis désolé.. | ||||
| Voltage d'alimentation à l'avant | Vf | 13.5 | - | 16 | V | |
| Offre à terme Courant | Si | - | 180 | - | - Je ne sais pas | |
| Luminance de la LCM | LV | 800 | 1000 | - | cd/m2 | Le système de régulation de la fréquence est utilisé. |
| L'uniformité | / | 80 | % | - | ||

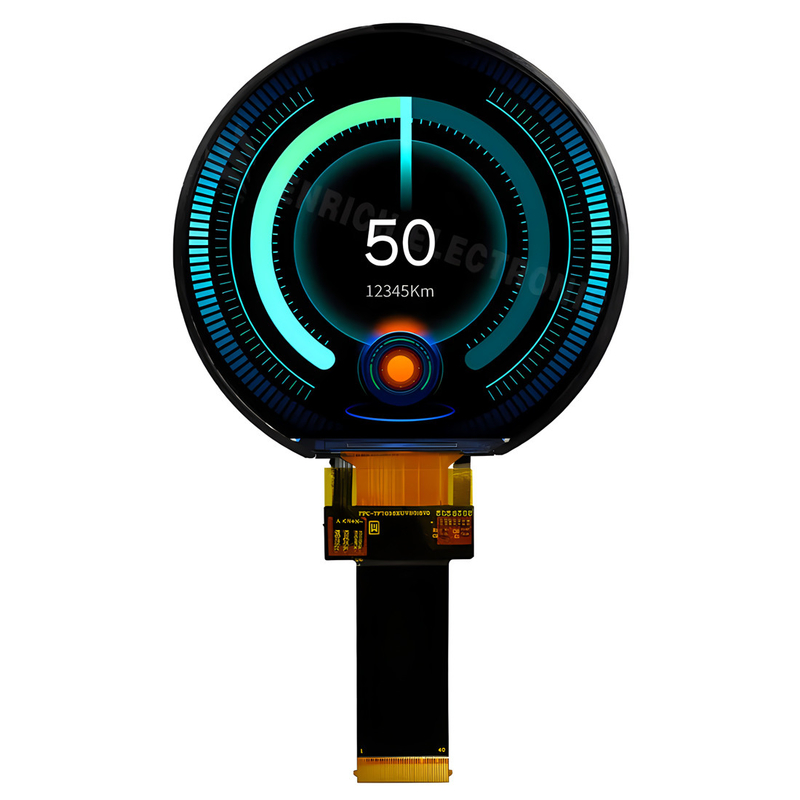

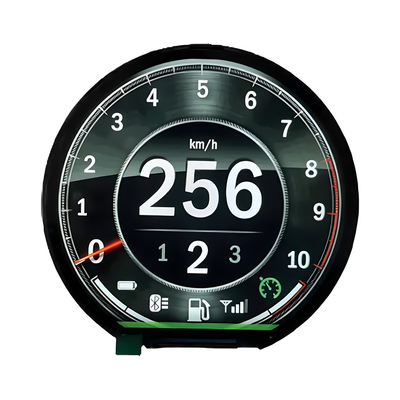

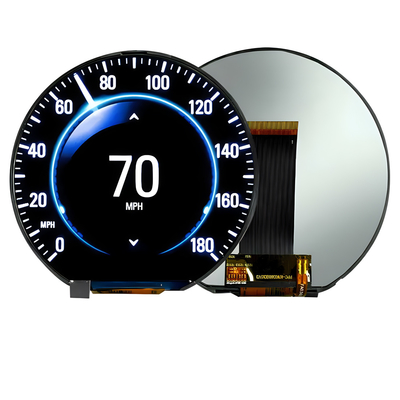

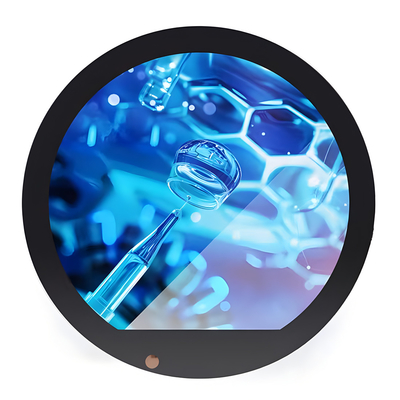

Module d'affichage LCD TFT circulaire de 3,6 pouces de qualité automobileImage du produit
