Détails sur le produit:
|
| Mots clés: | 11TFT à barres de 0,3 pouces | Résolution: | 440x1920 |
|---|---|---|---|
| Interface: | Mipi | Le système d'exploitation du pilote: | SC7707 |
| Luminance extérieure: | 520 cd/m2 (nits) | écran tactile: | Je ne veux pas |
| Direction de la vue: | IPS, tous les angles de vue | Durée de vie des LED: | 40, 000 heures |
| Certification: | ISO9001:2015 / ISO14000:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 11Affichage TFT industriel de 0,3 pouces,520 cd/m2 Affichage TFT industriel |
||
Télécharger la feuille de données
Les spécifications du SFTO1130GX-7220AN.pdf
À propos de cet articleLe nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
affichage TFT de qualité industrielle avec un écran de 11,3 pouces et une capacité d'affichage de couleur de 16,7 M (équivalant approximativement à la gamme de couleurs RGB complète),avec une résolution de 1920x440 pixels et une luminosité de 520cd/m2, est un dispositif d'affichage haute définition et haute luminosité conçu spécifiquement pour les environnements industriels.
Cet écran TFT de 11,3 pouces de qualité industrielle est un choix idéal pour les applications nécessitant un écran haute définition et une interaction utilisateur en raison de sa haute résolution, de sa haute luminosité,et caractéristiques d'un grand angle de vision.
Caractéristiques
|
Nom de l'article |
Le contenu |
Unité |
| Disque LCD | ||
| Taille de l'écran | 11.3 | pouces |
| Type de panneau | IPS | - Je ne sais pas. |
| Mode d'affichage | Noir normal | - Je ne sais pas. |
| Nombre de couleurs | 16.7M | - Je ne sais pas. |
| Direction de vue | Tout le monde. | - Je ne sais pas. |
| Rétrécissement | LED blanc x16 pouces parallèle/Série | - Je ne sais pas. |
| NTSC | 70% | - Je ne sais pas. |
| Ratio de contraste | 1000 | - Je ne sais pas. |
| Interface | MIPI 4 voies | - Je ne sais pas. |
| Clé de pilotage | Pour l'utilisation dans les machines à coudre | - Je ne sais pas. |
| Taille de la mémoire RAM du pilote | Moins de RAM | un peu |
| Luminance | 520 | cd/m2 |
| Dimension de contour | 64.98(H) x 266,44 (V) x 4,6 (D) ± 0.2 | mm |
| Surfaces actives (W × H) | 57.948 ((H) x252.864 (V) | mm |
| Disposition des pixels | Bandes RVB | - Je ne sais pas. |
| Le poids | TBD | g |
| Nombre de points | Pour les appareils de type "LED" | Pixel |
| La hauteur des pixels | 43.9 ((H) * 3 * 131.7 ((V) | Je ne sais pas. |
| Température de fonctionnement | -20 + 70 | °C |
| Température de stockage | -30 + 80 | °C |

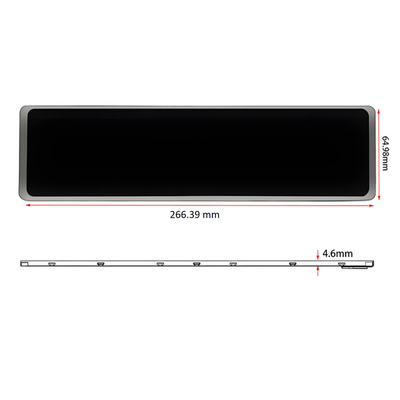

Tracé mécanique
Description de l' épingle
| Numéro PIN. | Le symbole | Fonction |
| 1 | Le GND | Le sol |
| 2 | DSI-D0P | Les épingles d'entrée du signal différentiel de données DSI (ligne de données0) |
| 3 | Le nombre de points de contrôle | DSI Pins d'entrée de signal différentiel de données (ligne de données 0) |
| 4 | Le GND | Le sol |
| 5 | DSI-D1P | Les épingles d'entrée du signal différentiel de données DSI (ligne de données 1) |
| 6 | DSI-D1N | Les épingles d'entrée du signal différentiel de données DSI (ligne de données 1) |
| 7 | Le GND | Le sol |
| 8 | DSI-CLK P | Pins d'entrée du signal différentiel DSI CLOCK |
| 9 | DSI-CLK N | Pins d'entrée du signal différentiel DSI CLOCK |
| 10 | Le GND | Le sol |
| 11 | DSI-D2P | Les épingles d'entrée du signal différentiel de données DSI (ligne de données 2) |
| 12 | DSI-D2N | Les épingles d'entrée du signal différentiel de données DSI (ligne de données 2) |
| 13 | Le GND | Le sol |
| 14 | DSI-D3P | Les épingles d'entrée du signal différentiel de données DSI (ligne de données 3) |
| 15 | DSI-D3N | Les épingles d'entrée du signal différentiel de données DSI (ligne de données 3) |
| 16 à 17 | Le GND | Le sol |
| 18 à 19 | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: | Énergie de sortie/entrée (NC) |
| 20 à 23 | N.C. | N.C. |
| 24 | Réinitialiser | Réinitialiser la broche de signal (Low est activé) |
| 25 à 26 | N.C. | N.C. |
| 27 | Le GND | Le sol |
| 28 à 29 | LEDK | Catode LED rétroéclairée |
| 30 | Le GND | Le sol |
| 31 | N.C. | N.C. |
| 32 à 33 | Le GND | Le sol |
| 34 | N.C. | N.C. |
| 35 à 36 | LEDA | Anode LED rétroéclairée. |
| 37 | Le GND | Le sol |
| 38 à 39 | VDD | Énergie électrique |
| 40 | N.C. | N.C. |
Caractéristiques du rétroéclairage
LED blanche × 16 en parallèle/série (Ta = 25°C)
| Nom de l'article | Le symbole | Condition | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage avant | VF | Si = 120 mA | 22.4 | - | 27.2 | V |
| L'uniformité | △Bp | - | 80 | - | - | % |
| Luminance pour écran LCD | Je vous en prie | Si = 120 mA | 470 | 520 | - | cd/m2 |

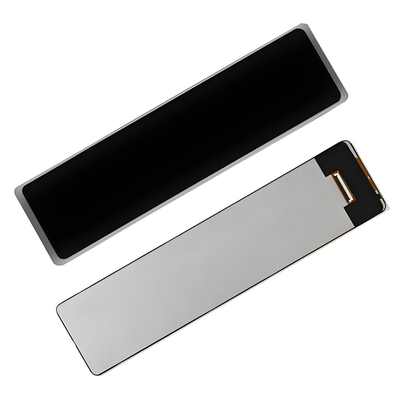

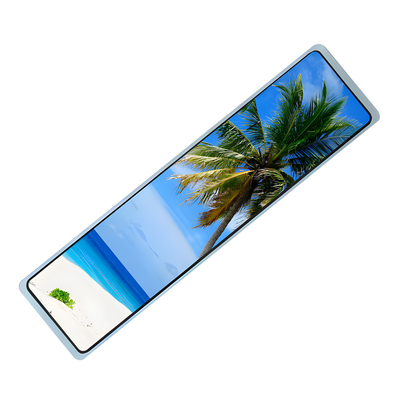

Image du produit
