Détails sur le produit:
|
| Produit: | 2Affichage en papier électronique | Résolution: | Résolution de 296 x 128 points |
|---|---|---|---|
| Mode d'affichage: | AM EPD | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 36.7(H) × 79.0(V) × 1.2 ((D) (mm) | Zones actives: | 29.056 ((H) × 66.896 ((V) (mm) |
| La hauteur des pixels: | 0.227 × 0,226 (mm) | Température de fonctionnement: | 0°C à +50°C |
| Température de stockage.: | -25°C à +70°C | Couleur: | Noir et blanc |
| Numéro de broche: | 24 épingles | interface: | MCU |
| Courant d'entrée: | 3,1 mA | Conformité: | Conforme à la norme Rohs & Reach |
| Mettre en évidence: | 2 couleurs d'encre électronique,SPI MCU E-Ink E-Paper,296 X 128 E-Encre E-Paper |
||
** Téléchargement de la fiche de données **
SFEPD290QXBW-7236AN Spécification.pdf
Liste des produits standard de la DPE.pdf
À propos de cet article SFEPD290QXBW-7236AN

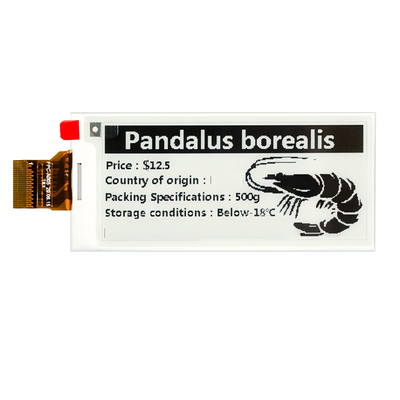

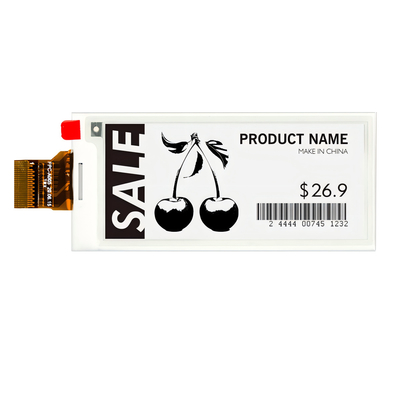

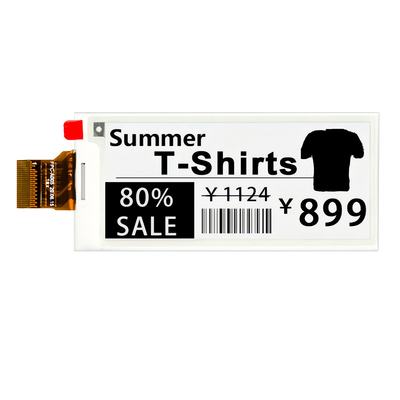

Découvrez l'avenir de la technologie d'affichage avec notre module d'affichage en papier électronique de 2,9 pouces avec un écran d'encre électronique en noir et blanc époustouflant d'une résolution de 296 x 128 pixels.Ce module innovant de papier électronique est conçu pour des applications nécessitant une faible consommation d'énergie et une excellente lisibilité dans diverses conditions d'éclairage, ce qui en fait un choix idéal pour les lecteurs électroniques, les étiquettes intelligentes et les projets IoT.
Spécifications de l'affichage:
Technologie d'affichage:
Interface et connectivité:
Conception et durabilité:
Applications:
Idéal pour une utilisation dans des applications telles que les étiquettes d'étagère, les instruments industriels, les appareils domestiques intelligents et les lecteurs électroniques, où un affichage clair et à faible consommation d'énergie est requis.
Autres caractéristiques:
Cet écran à encre électronique de 2,9 pouces est un excellent choix pour les applications où la lisibilité, la faible consommation d'énergie et la durabilité sont primordiales.Avec ses capacités de rafraîchissement rapide et son design polyvalent, il convient à un large éventail de dispositifs et d'environnements.
Dessin du produit
Définition du pin d'interface
| Je ne veux pas. | Nom | Résultats | Définition | Nom de l'entreprise |
| 1 | N.C. | Ne pas connecter avec d'autres broches NC | Restez ouverts | |
| 2 | RDA | Je vous en prie. | Contrôle de l'entraînement de la passerelle MOSFET N-Channel | |
| 3 | RESE | Je suis... | Entrée de détection de courant pour la boucle de commande | |
| 4 | N.C. | N.C. | Ne pas connecter avec d'autres broches NC | Restez ouverts |
| 5 | VSH2 | C | Voltage d'entraînement de la source positive (rouge) | |
|
6 |
TSCL |
Je vous en prie. |
Cette broche est l'interface I2C avec le capteur de température numérique. Une résistance externe est requise lors de la connexion à l'esclave I2C. Lorsqu'il n'est pas utilisé: VSS |
|
|
7 |
TSDA |
Résultats |
Cette broche est l'interface I2C avec la broche numérique du capteur de température. Une résistance externe est requise lors de la connexion à l'esclave I2C. Lorsqu'il n'est pas utilisé: VSS |
|
| 8 | BS1 | Je suis... | Pinceau de sélection de l'interface de bus | |
| 9 | Il est occupé. | Je vous en prie. | Pinceau de sortie d'état occupé | |
| 10 | RST# | Je suis... | Réinitialisez le signal. | |
| 11 | D/C# | Je suis... | Données/Pin de commande | |
| 12 | Je suis désolé. | Je suis... | Choisissez une broche d'entrée | |
| 13 | Le SCL | Je suis... | Pinceau d'horloge en série (SPI) | |
| 14 | Le SDA | Résultats | Pile de données en série (SPI) | |
| 15 | VDDIO | P | L'alimentation pour les broches logiques d'interface Il devrait être connecté à VCI | |
| 16 | C.I.V. | P | L'alimentation de la puce | |
| 17 | VSS | P | Le sol | |
|
18 |
VDD |
C |
Un condensateur doit être connecté entre VDD et VSS | |
| 19 | VPP | P | Pour le test | |
| 20 | VSH1 | C | Voltage d'entraînement de la source positif | |
| 21 | VGH | C | Pile d'alimentation pour la tension de conduite de la porte positive et VSH1 | |
| 22 | VSL | C | Voltage d'entraînement de la source négatif | |
| 23 | VGL | C | Épingle d'alimentation pour la tension d'entraînement de la porte négative VCOM et VSL | |
| 24 | VCOM | C | Voltage d'entraînement VCOM |
Classification maximale absolue
| Paramètre | Le symbole | Rating | Unité |
| Voltage d'alimentation logique | C.I.V. | -0,5 à +6.0 | V |
| Voltage d'entrée logique | Numéro de la voiture | -0,5 à VCI +0.5 | V |
| Voltage de sortie logique | Vout | -0,5 à VCI +0.5 | V |
| Plage de température de fonctionnement | Le TOPR | 0 à +50 | oC |
| Plage de température de stockage | TSTG | -25 à +70 | oC |
| Température de stockage optimale | TSTGo | 23 ± 2 | oC |
| Humidité optimale pour le stockage | HSTGo | 55 ± 10 | Pourcentage de RH |
Caractéristiques du panneau DC
| Paramètre | Le symbole | Conditions d'utilisation | Applique le point | - Je ne sais pas. | - Je sais. | Je suis désolé. | Unités |
| Terrain unique | VSS | - | - | 0 | - | V | |
| Voltage d'alimentation logique | C.I.V. | - | C.I.V. | 2.2 | 3.0 | 3.7 | V |
| Voltage logique du noyau | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Voltage d'entrée de haut niveau | VIH | - | - | 0.8 ICV | - | - | V |
| Voltage d'entrée de bas niveau | VIL | - | - | - | - | 0.2 ICV | V |
| Voltage de sortie de haut niveau | VOH | Pour les appareils à commande numérique | - | 0.9 ICV | - | - | V |
| Voltage de sortie de bas niveau | VOL | L'IOL est égal à 100 uA | - | - | - | 0.1 ICV | V |
| Puissance typique | Le PTYP | VCI = 3,0 V | - | - | 9 | - | mW |
| Mode sommeil profond | Le PSTPY | VCI = 3,0 V | - | - | 0.003 | - | mW |
| Courant de fonctionnement typique | Iopr_VCI | VCI = 3,0 V | - | - | 3.0 | - | - Je ne sais pas |
| Temps de mise à jour de l'image | - | 25 oC | - | - | 3 | - | seconde |
|
Courant en mode veille |
Le nombre d'équipements utilisés |
DC/DC désactivé Pas d' horloge. Pas de charge d'entrée Retenir les données RAM |
- |
- |
20 |
UA |
|
|
Courant en mode veille |
Idslp_VCI |
DC/DC désactivé Pas d' horloge. Pas de charge d'entrée Les données RAM ne sont pas conservées |
- |
- |
1 |
5 |
UA |
Spécifications optiques
| Le symbole | Paramètre | Conditions d'utilisation | - Je vous en prie. | - Je sais. | Je suis désolé. | Unités |
| R | Réflectivité blanche | Blanc | 30 | 35 | - | % |
| Résultats | Ratio de contraste | À l'intérieur | 8:1 | - | ||
| GN | Niveau 2Gray | - | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | |||
| T mise à jour | Temps de mise à jour de l'image | à 25 °C | 3 | - | seconde | |
| La vie | - Je vous en prie. | 1 million de fois ou 5 ans |
