Détails sur le produit:
|
Technologie: | Encre électronique électrophorétique (Bistable) | Taille d'écran: | 2.13 pouces (54,1 mm de diagonale) |
---|---|---|---|
Usages spéciaux :: | Éclairage frontal intégré | Résolution: | 122 (H) × 250 (V) pixels | 130 DPI |
Interface: | SPI configurable (3 fils/4 fils via broche BS1) | Temps de rafraîchissement: | Mise à jour complète: 1.8 sec; Mise à jour partielle: 0.3 sec |
Zone active: | 23,7 × 48,55 (mm) | Couleur: | Monochrome (noir/blanc) |
Alimentation électrique: | 10,5 mW (Typ.) | Angle de vision: | 180° (Ultra grand-angle) |
Optique: | Réflectivité: 35% (type) | Température de fonctionnement: | 0°C à +50°C |
Température de stockage.: | -25°C à +60°C | Conformité: | Conforme à la réglementation REACH et RoHS et sans halogène |
Personnalisation :: | CTP optionnel via I²C, support de lamination OCA | Fiabilité: | Validée pendant 240 heures à 90% RH, ±8 kV ESD, exposition aux UV |
Mettre en évidence: | 2Module d'affichage d'encre E de 13 pouces,affichage en papier électronique à très faible consommation,modules de papier électronique SPI de qualité industrielle |
Écran E Ink de qualité industrielle pour environnements difficiles

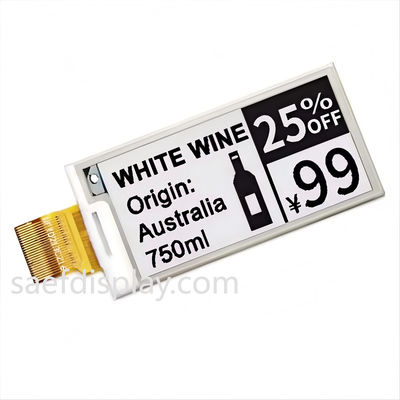

Le SFE213RJBW-7307A est un écran électrophorétique (EPD) monochrome de 2,13 pouces conçu pour les applications industrielles exigeantes, notamment les étiquettes électroniques de rayon (ESL), les appareils médicaux portables et les systèmes IoT en périphérie. Avec un courant de veille profonde ultra-faible (<1μA) et des interfaces SPI configurables (4 fils ou 3 fils), ce module permet une durée de vie de la batterie de plusieurs années tout en minimisant la surcharge des ressources MCU.
Ingénierie de précision pour l'intégration en usine
Fiabilité : Validé selon les normes CEI 60068-2 pour les chocs thermiques (-25 °C ↔ +70 °C), l'humidité (90 % HR) et les vibrations.
Stabilité de la chaîne d'approvisionnement : Fabriqué dans des installations certifiées ISO 9001/14001 à Shenzhen, en Chine, avec un approvisionnement traçable des composants (inducteurs Taiyo Yuden, diodes OnSemi).
Support de conception : Inclut des circuits de référence (page 19), des formes d'onde LUT et des schémas de synchronisation CA (page 13) pour une intégration rapide sur PCB.
Différenciation technique par rapport aux écrans génériques

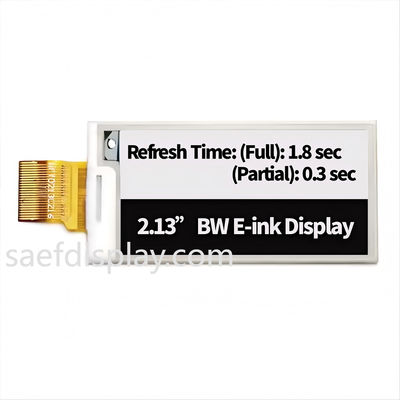

Rafraîchissement partiel (0,3 s) : 6 × plus rapide qu'un rafraîchissement complet (1,8 s) pour les mises à jour dynamiques des prix ESL.
Gestion de l'alimentation sur puce : Amplificateurs/régulateurs intégrés pour VCOM, VGH, VGL – aucun PMIC externe requis.
Durci ESD : Conforme à la norme CEI61000-4-2 (4 kV contact/8 kV air) pour la robustesse de la manipulation en usine.
Idéal pour les équipes d'ingénierie américaines/allemandes
Systèmes ESL automatisés : Prise en charge de la connexion en série SPI pour les déploiements à grande échelle.
Outils médicaux/logistiques : Plage de températures étendue (-25 °C à +60 °C de stockage) pour la conformité à la chaîne du froid.
Axé sur la longévité : Plus de 50 000 cycles de mise à jour avec une conservation d'image bistable à zéro consommation.
Commandes et conformité
MOQ : 1 000 unités (volumes personnalisés disponibles).
Délai de livraison : 4 à 6 semaines (fret aérien vers l'UE/les États-Unis).
Documentation : Rapports de test REACH/RoHS complets, emballage conforme à la norme IPC (480 pièces/boîte).
▶ Télécharger la fiche technique sur cette page.
▶ Demander des échantillons CTP : Solutions tactiles personnalisées avec un délai de livraison de 20 jours.
Spécifications mécaniques
Paramètre | Spécifications | Unité | Remarque |
Taille de l'écran | 2,13 | Pouce | |
Résolution d'affichage | 122(H)×250(V) | Pixel | PPP : 130 |
Zone active | 23,7 × 48,55 | mm | |
Pas de pixel | 0,1943 × 0,1942 | mm | |
Configuration des pixels | Rectangle | ||
Dimension hors tout | 29,2(H)×59,2 (V) × 0,9(P) | mm | |
Poids | À déterminer | g |
Caractéristiques maximales absolues
Paramètre | Symbole | Valeur nominale | Unité |
Tension d'alimentation logique | VCI | -0,3 à +6,0 | V |
Tension d'entrée logique | VIN | -0,3 à VCI +0,3 | V |
Tension de sortie logique | VOUT | -0,3 à VCI +0,3 | V |
Plage de température de fonctionnement | TOPR | 0 à +50 | ºC |
Plage de température de stockage | TSTG | -25 à +60 | ºC |
Température de stockage optimale | TSTGo | 23 ± 2 | ºC |
Humidité de stockage optimale | HSTGo | 55 ± 10 | HR |
Caractéristiques CC du panneau
Paramètre |
Symbole | Condition | Min. |
Typ. |
Max. |
Unité | |
Masse unique | GND |
- |
- |
0 |
- |
V | |
Tension d'alimentation E/S | VDDIO |
- |
2,3 | 3,3 | 3,6 | V | |
Tension d'alimentation numérique/analogique |
VDD |
- |
2,3 | 3,3 | 3,6 |
V |
|
Tension d'entrée de niveau haut |
Vih |
- |
0,7VDDIO |
- |
VDDIO |
V |
|
Tension d'entrée de niveau bas | Vil |
- |
0 |
- |
0,3VDDIO |
V |
|
Tension de sortie de niveau haut | Voh | IOH = 400 uA | VDDIO-0,4 |
- |
- |
V |
|
Tension de sortie de niveau bas | Vol | IOL = -400 uA | 0 |
- |
0,4 |
V |
|
Alimentation de programme OTP | VPP |
- |
7,5 | 7,75 | 8,0 | V | |
Tension de sortie VCOM | VCOM | -4,0 |
- |
-0,1 | V | ||
Tension de grille positive | VGH | + 17 |
- |
+20 | V | ||
Tension de grille négative | VGL | -20 |
- |
-17 | V | ||
Tension de source positive | VDH | +2,4 | +15 | + 15 | V | ||
Tension de source positive | VSHR | +2,4 | +5 | + 15 | V | ||
Tension de sortie de source négative |
VDL |
-15 |
-15 |
-2,4 |
V |
Spécifications optiques
Symbole |
Paramètre |
Conditions | Valeurs | Unités | ||
Min. | Typ. | Max. | ||||
R | Réflectivité blanche | Blanc | 30 | 35 | - | % |
CR | Rapport de contraste | - | 8 | 15 | - | |
T update_ RS | Temps de mise à jour | 25 °C | - | 0,3-1,8 | - | sec |
Affectation des broches d'entrée/sortie
N° | Nom | E/S | Description |
1 | NC | Ne pas connecter avec d'autres broches NC | |
2 | GDR | O | Commande de commande de grille de transistor MOSFET à canal N |
3 | RESE | P | Entrée de détection de courant pour la boucle de contrôle |
4 | NC | Ne pas connecter avec d'autres broches NC | |
5 | VDHR | P | Tension de source positive |
6 | TSCL | O | Broche d'horloge de capteur de température numérique d'interface I 2 C |
7 | TSDA | E/S | Broche de données de capteur de température numérique d'interface I2C |
8 | BS | I | Broche de sélection d'interface de bus |
9 | BUSY_N | O | Broche de sortie d'état occupé |
10 | RST_N | I | Entrée de signal de réinitialisation. Active à l'état bas. |
11 | DC | I | Broche de contrôle de données/commande |
12 | CSB | I | Broche d'entrée de sélection de puce |
13 | SCL | I | Broche d'horloge série (SPI) |
14 | SDA | E/S | Broche de données série (SPI) |
15 | VDDIO | P | Alimentation de tension E/S |
16 | VDD | P | Alimentation numérique/analogique |
17 | GND | P | Masse numérique |
18 | VDDD | P | Entrée et sortie de tension de 1,8 V |
19 | VPP | P | Alimentation pour la programmation OTP |
20 | VDH | P | Tension de source positive |
21 | VGH | P | Tension de grille positive |
22 | VDL | P | Tension de source négative |
23 | VGL | P | Tension de grille négative |
24 | VCOM | O | Tension de commande VCOM |
