Détails sur le produit:
|
Technology: | Electrophoretic E-ink (Bi-stable) | Screen Size: | 2.13 inch (54.1 mm diagonal) |
---|---|---|---|
Special Features:: | Integrated Frontlight | Resolution: | 122 (H) × 250 (V) pixels | 130 DPI |
Interface: | Configurable SPI (3-w/4-w via BS1 pin) | Refresh Time: | Full Update: 1.8 sec; Partial Update: 0.3 sec |
Active Area: | 23.7 × 48.55 (mm) | Color: | Monochrome (Black/White) |
Power Supply: | 10.5 mW (Typ.) | Viewing Angle: | 180° (Ultra-wide) |
Optical: | Reflectivity: 35% (Typ.) | Operating Temp: | 0°C to +50°C |
Storage Temp.: | -25°C to +70°C | Compliance: | REACH & RoHS Compliant & Halogen Free |
Customization:: | CTP optional via I²C, OCA lamination support | Reliability: | Validated for 240 hrs at 90% RH, ±8kV ESD, UV exposure |
Mettre en évidence: | Écran E-ink de 2,13 pouces avec rétroéclairage,Écran E-ink epaper avec rafraîchissement de 0 |

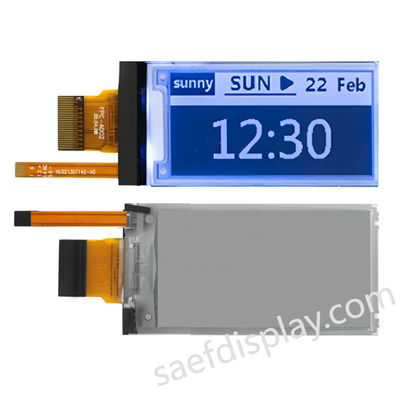

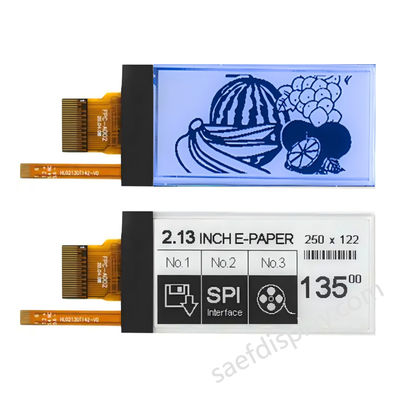

Le SFE213QXBW-7353A-FL est un module d'affichage à encre électronique de 2,13 pouces avec éclairage avant intégré et 0.3 secondes de rafraîchissement partiel conçu pour les appareils à batterie nécessitant une lisibilité à la lumière du soleil et des mises à jour instantanées du contenuIdéal pour les étiquettes électroniques (ESL), les appareils médicaux portables et les capteurs intelligents,il combine une technologie bistable (puissance zéro pour conserver les images) avec une optimisation de la forme d'onde programmable par SPI pour une efficacité énergétique extrême.
(1) Éclairage avant intégré et mise à jour rapide
L'éclairage frontale à LED éclairé à la lisière assure un rétroéclairage uniforme dans des conditions de faible luminosité (par exemple, entrepôts, équipes de nuit).
0Un rafraîchissement partiel de 0,3 seconde (contre une mise à jour complète de 1,8 seconde) minimise la latence de l'interface utilisateur lors de changements de données dynamiques (mise à jour des prix, lectures des capteurs), réduisant la consommation d'énergie de 70% (Page 8).
(2) Contrôle SPI optimisé par l'ingénieur
SPI à double mode (3 fils/4 fils sélectionnables via une broche BS1) compatible avec les MCU à faible puissance (ESP32, nRF52).
La LUT (commande 0x32) et la programmation OTP VCOM (commande 0x2A) sensibles à la température éliminent le clignotement de l'écran à travers les températures de fonctionnement (-25 °C à +70 °C de stockage).
(3) Intégration CTP personnalisée pour les applications interactives
Touche capacitive (CTP) élargie via des broches I2C dédiées (TSCL/TSDA) avec support gant/touch.
Surface durcie: revêtement anti-éblouissement (dureté ≥ 6H) résistant aux rayures dans les environnements commerciaux/industriels à fort trafic.
Architecture ultra-faible consommation: 10,5 mW de puissance active, 1 ¢ 5 μA de sommeil profond (commande 0x10) pour une autonomie de la batterie d'une décennie.
Excellence optique: 35% de réflectivité (norme CIE 1931), angle de vision de 180° et contraste de 8:1 sous éclairage de 45° (Page 23).
Fiabilité élevée: validée pendant 240 heures à 90% d'humidité RH, ±8 kV ESD et résistance aux UV (Page 24).
Profil mince: épaisseur de 1,65 mm avec raffermissant FPC pour les déploiements sujets aux vibrations.
¢ Certifié UE/États-Unis: emballages recyclables RoHS 3 (UE 2015/863), REACH SVHC et UE 2025/40.
Personnalisation CTP: laminage OCA, revêtement anti-empreintes digitales, température prolongée (-30°C ~ 85°C).
Applications ciblées
Détail: ESL, étiquettes de prix numériques
Soins de santé: détecteurs de médicaments, diagnostics portables
Industrie: capteurs IoT, détecteurs logistiques d'entrepôt
Cité intelligente: compteurs de stationnement, moniteurs environnementaux
▶Téléchargez la fiche de données sur cette page.
▶Demandez des échantillons de CTP:Des solutions tactiles sur mesure avec un délai de 15 jours.
Paramètre | Les spécifications | Unité | Nom de l'entreprise |
Taille de l'écran | 2.13 | Dans. | |
Résolution d'affichage | Le montant de l'impôt sur le revenu est calculé à partir du montant de l'impôt sur le revenu. | Pixel | Le Dpi:130 |
Zones actives | 23.7x48. Je vous en prie.55 | mm | |
La hauteur des pixels | 01943 x 0. Je vous en prie.1942 | mm | |
Configuration des pixels | Carré | ||
Dimension de contour | 29.2 ((H) × 59,2 (V) × 1,65 ((D) | mm | |
Le poids | TBD | g |
Notes de crédit maximales absolues
Paramètre | Le symbole | Rating | Unité |
Voltage d'alimentation logique | C.I.V. | -0,5 à +6.0 | V |
Voltage d'entrée logique | Numéro de la voiture | -0,5 à VCI +0.5 | V |
Voltage de sortie logique | Vout | -0,5 à VCI +0.5 | V |
Plage de température de fonctionnement | Le TOPR | 0 à +50 | oC |
Plage de température de stockage | TSTG | -25 à +70 | oC |
Température de stockage optimale | TSTGo | 23 ± 2 | oC |
Optez pour le stockage Hum ty | HSTGo | 55 ± | RH |
Paramètre | Le symbole | Conditions d'utilisation |
Appliquer épingle |
Je ne sais pas. | - Je sais. | Je suis désolé. | Unités |
Terrain unique | VSS | - | - | 0 | - | V | |
Voltage d'alimentation logique | C.I.V. | - | C.I.V. | 2.2 | 3.0 | 3.7 | V |
Voltage logique du noyau | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
Voltage d'entrée de haut niveau | VIH | - | - | 0.8 ICV | - | - | V |
Voltage d'entrée de bas niveau | VIL | - | - | - | - | 0.2 ICV | V |
Voltage de sortie de haut niveau | VOH | Pour les appareils à commande numérique | - | 0.9 ICV | - | - | V |
Voltage de sortie de bas niveau | VOL | L'IOL est égal à 100 uA | - | - | - | 0.1 ICV | V |
Puissance typique | Le PTYP | VCI = 3,0 V | - | - | 10.5 | - | mW |
Mode sommeil profond | Le PSTPY | VCI = 3,0 V | - | - | 0.003 | - | mW |
Courant de fonctionnement typique | Iopr_VCI | VCI = 3,0 V | - | - | 3.5 | - | - Je ne sais pas |
Temps de mise à jour de l'image | - | 25 oC | - | - | 1.8 | - | seconde |
Courant en mode veille |
Le nombre d'équipements utilisés |
DC/DC désactivé Pas d' horloge. Aucune charge d'entrée Les données RAM sont conservées |
- |
- |
20 |
UA |
|
Courant en mode veille |
Idslp_VCI |
DC/DC désactivé Pas d' horloge. Pas de charge d'entrée Les données RAM ne sont pas conservées |
- |
- |
1 |
5 |
UA |
Le symbole | Paramètre | Conditions d'utilisation | - Je vous en prie. | - Je sais. | Je suis désolé. | Unités |
R | Réflectivité blanche | Blanc | 30 | 35 | - | % |
Résultats | Ratio de contraste | À l'intérieur | 8:1 | - | ||
T mise à jour | Temps de mise à jour de l'image | à 25 °C | 3 | - | seconde | |
Je suis | - Je vous en prie. | Mes ou 5 ans |
Je ne veux pas. | Nom | Résultats | Définition |
1 | N.C. | Ne pas connecter avec d'autres broches NC | |
2 | RDA | Je vous en prie. | Contrôle de l'entraînement de la passerelle MOSFET N-Channel |
3 | RESE | Je suis... | Entrée de détection de courant pour la boucle de commande |
4 | N.C. | N.C. | Ne pas connecter avec d'autres broches NC |
5 | VSH2 | C | Voltage d'entraînement de la source positive (rouge) |
6 |
TSCL |
Je vous en prie. |
Cette broche est l'interface I2C avec le capteur de température numérique. Une résistance externe est requise lors de la connexion à l'esclave I2C. Lorsqu'il n'est pas utilisé:VSS |
7 |
Le TSDA |
Résultats |
Cette broche est l'interface I2C avec la broche numérique du capteur de température. Une résistance externe est requise lors de la connexion à l'esclave I2C. Lorsqu'il n'est pas utilisé: VSS |
8 | BS1 | Je suis... | Pinceau de sélection de l'interface de bus |
9 | Il est occupé. | Je vous en prie. | Pinceau de sortie d'état occupé |
10 | Ressources résiduelles | Je suis... | Réinitialisez le signal. |
11 | D/C# | Je suis... | Données/Pin de commande |
12 | Je suis désolé. | Je suis... | Choisissez une broche d'entrée |
13 | Le SCL | Je suis... | Pinceau d'horloge en série (SPI) |
14 | Le SDA | Résultats | Pile de données en série (SPI) |
15 | VDDIO | P | L'alimentation pour les broches logiques d'interface Il devrait être connecté à VCI |
16 | C.I.V. | P | L'alimentation de la puce |
17 | VSS | P | Le sol |
18 |
VDD |
C |
Un condensateur doit être connecté entre VDD et VSS |
19 | VPP | P | Pour le test |
20 | VSH1 | C | Voltage d'entraînement de la source positif |
21 | VGH | C | Pile d'alimentation pour la tension de conduite de la porte positive et VSH1 |
22 | VSL | C | Voltage d'entraînement de la source négatif |
23 | VGL | C | Épingle d'alimentation pour la tension d'entraînement de la porte négative VCOM et VSL |
24 | VCOM | C | Voltage d'entraînement VCOM |
