Détails sur le produit:
|
| Produit: | 0Affichage LCD TFT de 85 pouces | Résolution: | pixels 128x128 |
|---|---|---|---|
| Clé de pilotage: | GC9107 | Le contour de Dim.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Écran tactile: | Sans contact | Direction de la vue: | Tous les angles de vue IPS |
| Interface: | SPI | Numéro de broche: | 12 broches (personnalisables) |
| Luminance extérieure: | 260 cd/m2 (nits) | Type de rétroéclairage: | LED blanche |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 0Affichage LCD IPS TFT de 85 pouces,Affichage LCD TFT IPS de 128x128 |
||
À propos de cet article 0,85 pouces IPS TFT affichage LCD SFTO085JY-7247AN
Spécifications générales
| Je ne veux pas. | Nom de l'article | Le contenu | Unité |
| 1 | Taille de l'écran | 0.85 pouces en diagonale | - |
| 2 | Mode d'affichage | Normalement noir | - |
| 3 | Résolution | Le nombre de couleurs de la couleur de l'écran | - |
| 4 | Le point de vue | 0.1188 (H) x 0,1188 ((V) mm | - |
| 5 | Zone active | 15.2064 ((H) x 15.2064 (V) mm | - |
| 6 | Taille du module | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Arrangement des couleurs | bande RGB V verticale |
- |
| 8 | Interface | SPI4 LINE |
- |
| 9 | Le moteur IC | GC9107 |
- |
| 10 | Lumilité ((cd/m2) | 260 (TYP) | |
| 11 | Direction de la vue | Tout voir | |
| 12 | Rétrécissement | 1 LED blanche | |
| 13 | Temps de fonctionnement. | -20°C à + 70°C | °C |
| 14 | Température de stockage. | -30°C à + 80°C | °C |
| 15 | Le poids | TBD | g |
Dimensions extérieures
Définition du pin d'interface
| Le numéro de code. | Le symbole | Définition |
| 1 | Le GND | Le sol |
| 2 | LEDK | Cathode de rétroéclairage |
| 3 | LEDA | Anode de rétroéclairage |
| 4 | VDD | L'alimentation électrique pour l'analogue (2.8V-3.3V) |
| 5 | Le GND | Le sol |
| 6 | Le GND | Le sol |
|
7 |
D/C |
Sélectionnez la broche D/C = ¥ 1 ¥: Affichage des données. D/C = 0: données de commande. |
| 8 | CS |
Choisissez une broche à puce (Activer) |
| 9 | Le SCL | Une épingle d'horloge. |
| 10 | Le SDA | Entrée de données en série |
| 11 | Réinitialiser | Pinceau de réinitialisation LCM |
| 12 | Le GND | Le sol |
Notes de crédit maximales absolues
| Paramètre | Le symbole | - Je vous en prie. | Je suis désolé. | Unité |
| Voltage d'alimentation logique | CICVC | - Je ne sais pas.3 | 4.6 | V |
| Voltage d'alimentation analogique | Le CCR | - Je ne sais pas.3 | 4.6 | V |
| Température de fonctionnement | Au sommet | - 20 ans. | 70 | °C |
| Température de stockage | Tst | - 30 ans | 80 | °C |
| Humidité | RH |
- Je ne sais pas. |
90% (max 60 °C) | RH |
Spécification électrique
| Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage d'alimentation logique | CICVC | 1.65 | 1.8 / 2.8 | 3.3 | V |
| Voltage d'alimentation analogique | Le CCR | 2.6 | 2.8 | 3.3 |
- Je ne sais pas. |
| Courant d'entrée | Je sais. |
- Je ne sais pas. |
20 |
- Je ne sais pas. |
- Je ne sais pas |
Caractéristiques du rétroéclairage
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage avant | Vf | 3.0 | 3.2 | 3.4 | V |
| Courant vers l' avant | Si |
- Je ne sais pas. |
20 |
- Je ne sais pas. |
- Je ne sais pas |
| Durée de fonctionnement |
- Je ne sais pas. |
30000 | 40000 |
- Je ne sais pas. |
Heures |

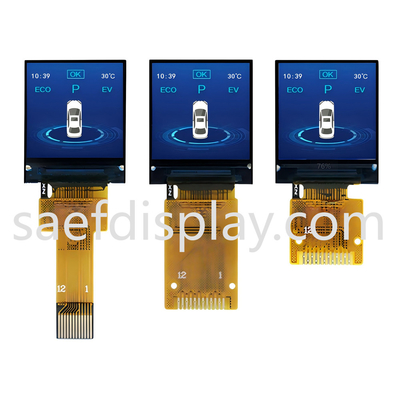

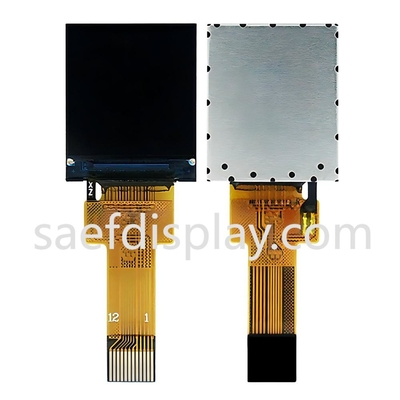

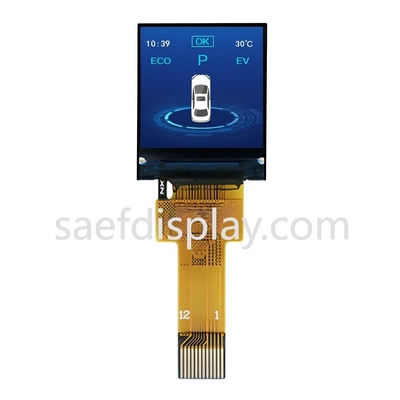

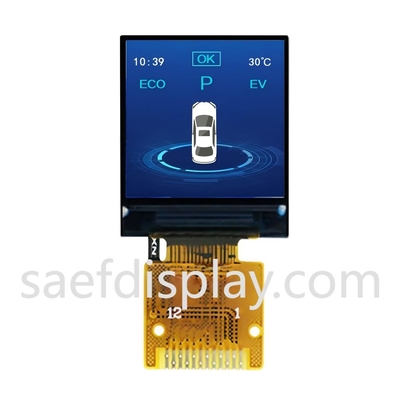

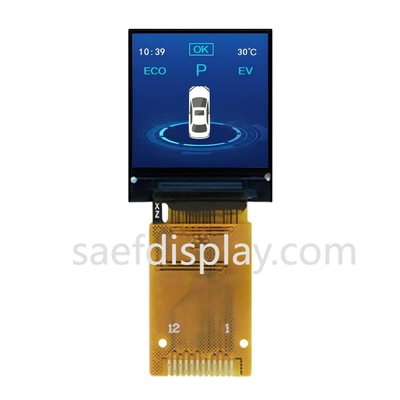

Image du produit
