Détails sur le produit:
|
| Produit: | Affichage de TFT LCD de 10,1 pouces | Résolution: | 800*1280 pixels |
|---|---|---|---|
| écran tactile: | avec la PCT | Direction de la vue: | IPS Tous les angles de vue |
| interface: | MIPI | Numéro de broche: | 40 |
| Connexion: | Connecteur | Luminance extérieure: | 300 cd/m2 (peut être personnalisé) |
| Clé de pilotage: | JD9365DA-H3 | Durée de vie des LED: | 40, 000 heures |
| Température de fonctionnement.: | -20°C à +70°C | Structure du CTP: | G + G |
| Le pilote CTP: | Pour les véhicules à moteur | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage de TFT LCD de 10,1 pouces,Affichage LCD TFT automobile |
||
À propos de ce produit: SFTO1010YX-7239ACT
Améliorez vos appareils avec l'écran LCD TFT de 10,1 pouces, une solution polyvalente et haute performance conçue pour un large éventail d'applications.affichage automobile, ou des kiosques interactifs, cet écran offre une clarté, une durabilité et une fonctionnalité exceptionnelles.
Principales caractéristiques
Applications
Pourquoi nous choisir?
En tant que fabricant d'écrans TFT de confiance, nous sommes spécialisés dans la fourniture de solutions personnalisables de haute qualité adaptées à vos besoins.L'affichage LCD TFT de 1 pouce combine une technologie de pointe et un prix abordable, ce qui en fait le choix idéal pour votre prochain projet.
Explorez toute notre gamme
De l'affichage industriel aux solutions IoT, nous offrons une large gamme de produits pour répondre à vos besoins.
Spécifications générales
| Paramètre | Spécification | Unité |
| Taille de l'écran | 10.1 | pouces |
| Dimension de contour du LCM | 143.00 ((H) X228.6 ((V) X2.6 ((T) | mm |
| Zone active | 135.36 ((H) X216.58 ((V) | mm |
| Nombre de pixels | Le montant de l'aide est calculé en fonction de la valeur de l'aide. | les pixels |
| La hauteur des pixels H XV | 0.1692 ((H) X 0.1692 ((V) | mm |
| Disposition des pixels | RGB bande verticale | couleurs |
| Affichage des couleurs | 16.7M | |
| Mode d'affichage | Normalement noir | |
| Gamme de couleur | Le taux est de 56%, le minimum 52%. | NTSC |
| Lumière | Type: 300, Min: 250 | cd/m2 |
| LED Q'ty | 32 (4Série 8parallèle) | |
| Angle de vue (CR 10) | Type:80/80/80/80 | |
| Ratio de contraste | Le type 1000:1- Je vous en prie.1 | |
| Clé de pilotage | JD9365DA-H3 | |
| Interface | L'indicateur MIPI de 3/4 de voie (par défaut 4 voies) | |
| Poids du module | TBD | g |
| IC au toucher | Pour les véhicules à moteur | |
| Structure du toucher | G+G |
Le dessin de contour
Dessin de contour à écran tactile
Description de la broche d'interface
| Le numéro de code. | Le symbole | Fonction |
| 1 | N.C. | Pas de connexion |
| 2 | Le CCR | Énergie 3.3V |
| 3 | CICVC | Énergie de 1,65 à 3,3 V |
| 4 | Le GND | Le sol |
| 5 | RST ((GRB) | LCM Global réinitialisé ((Réinitialisé :H=IOVCC) |
| 6 | N.C. | Pas de connexion |
| 7 | Le GND | Le sol |
| 8 | D0- | Entrée de données différentielles MIPI (négatif) |
| 9 | D0+ | Entrée de données différentielles MIPI (positive) |
| 10 | Le GND | Le sol |
| 11 | D1- | Entrée de données différentielles MIPI (négatif) |
| 12 | D1+ | Entrée de données différentielles MIPI (positive) |
| 13 | Le GND | Le sol |
| 14 | Je ne sais pas. | Entrée d'horloge différentielle MIPI (négatif) |
| 15 | CLK+ | Entrée d'horloge différentielle MIPI (positive) |
| 16 | Le GND | Le sol |
| 17 | D2- | Entrée de données différentielles MIPI (négatif) |
| 18 | D2+ | Entrée de données différentielles MIPI (positive) |
| 19 | Le GND | Le sol |
| 20 | D3- | Entrée de données différentielles MIPI (négatif) |
| 21 | D3+ | Entrée de données différentielles MIPI (positive) |
| 22 | Le GND | Le sol |
| 23 à 24 | N.C. | Pas de connexion |
| 25 | Le GND | Le sol |
| 26 à 29 | N.C. | Pas de connexion |
| 30 | Le GND | Le sol |
| 31 | LEDK | Cathode de rétroéclairage |
| 32 | LEDK | Cathode de rétroéclairage |
| 33 à 38 | N.C. | Pas de connexion |
| 39 | LEDA | Anode de rétroéclairage |
| 40 | LEDA | Anode de rétroéclairage |
Notes de crédit maximales absolues
| Nom de l'article | Le symbole | Les valeurs | Unité | |
| - Je ne sais pas. | Je suis désolée. | |||
|
Voltage de puissance |
CICVC | - Je ne sais pas.3 | 3.6 | V |
| Le CCR | - Je ne sais pas.3 | 6.0 | V | |
| AVEE | - Je ne sais pas. | - Je ne sais pas. | V | |
| Voltage du signal d'entrée | Le titre VI | - Je ne sais pas.3 | CICVC | V |
| Température de fonctionnement | Le TOP | - 20 ans. | 70 | °C |
| Température de stockage | TST | - 30 ans | 80 | °C |
Caractéristiques du rétroéclairage
| Caractéristiques | Le symbole | - Je ne sais pas. | Le type | Je suis désolée. | Unité |
| LED Courant vers l'avant | Si | - Je ne sais pas. | 180 | 225 | - Je ne sais pas |
| LED Voltage avant de chaque chaîne LED | VF-string | 11.6 | - Je ne sais pas. | 13.6 | Volts |
| Durée de vie des LED |
N/A |
30000 |
40000 |
- Je ne sais pas. |
Il est temps |
| Nom de l'article | Le symbole | Condition | Les valeurs | |||
| - Je ne sais pas. | - Je sais. | Je suis désolée. | ||||
|
Angle de vue |
Vous? |
Le CR ¥10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| L | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| Temps de réponse | TON+TOFF |
θ = Φ = 0 ° Normalement angle de vue |
- |
30 | 40 | |
| Ratio de contraste | Résultats | 800 | 1000 |
- |
||
| Luminance | L | 280 | 300 | - | ||
| Uniformité de luminance | Les États membres | 75 | 80 | - | ||
|
Chromatisation des couleurs (CIE1931) |
Blanc |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
Le rouge |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
Verte |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
Le bleu |
BX | 0.137 | ||||
| Par | ||||||
| NTSC | 57% | |||||

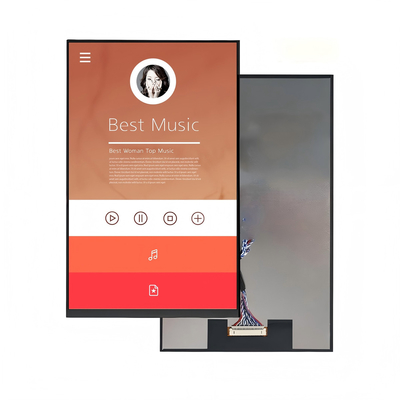

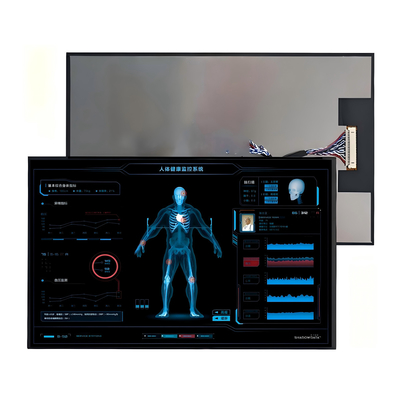

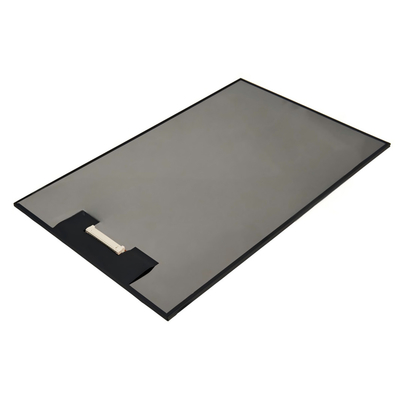

Photo du produit
Tests environnementaux et de fiabilité
| Je ne veux pas. | Point d'essai | Condition | Les commentaires |
| 1 | Opération à haute température | Ts = + 70 ° C, 240 heures |
Nom de l'entreprise La valeur de l'échantillon doit être égale ou supérieure à la valeur de l'échantillon. |
| 2 | Opération à basse température | Ta = -20 ° C, 240 heures | Note 2 CEI60068-2-1 GB2423.1-89 |
| 3 | Entreposage à haute température | Ta = + 80 ° C, 240 heures | La valeur de l'échantillon doit être égale ou supérieure à: |
| 4 | Entreposage à basse température | Ta = -30 ° C, 240 heures | La norme IEC60068-2-1 est modifiée conformément à l'annexe I. |
| 5 | Conservation à haute température et humidité | Ta= + 60°C, 90% de RH max, 160 heures |
Pour les véhicules à moteur électrique Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. |
| 6 | Choc thermique (non opérationnel) | -30°C 30 min ~ +80°C 30 min Temps de changement: 5 min, 30 Cycle |
Commencez par le froid. température, terminer par température élevée Pour les appareils de traitement des eaux usées Le nombre de personnes concernées est déterminé en fonction de l'indicateur. |
|
7 |
Décharge électrostatique (opération) |
C=150pF, R=330 Ω, 5 points par panneau L'air: ±8KV, 5 fois; le contact: ±4KV, 5 fois; (Environnement: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
Pour les véhicules à moteur électrique Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
|
8 |
Vibration (Non opérationnel) |
Plage de fréquences: 10 à 55 Hz, coup: 1.mm balayage: 10 Hz ~ 55 Hz ~ 10 Hz 2 heures pour chaque direction de XYZ. (état de l'emballage) |
Pour les véhicules à moteur électrique Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. |
| 9 | Choc (non-opération) |
60G 6 ms, ± X, ± Y, ± Z 3 fois pour chaque direction |
La norme IEC60068-2-27 est modifiée conformément à l'annexe I. |
| 10 | Test de chute du colis |
Hauteur: 80 cm, un coin, trois bords, 6 surfaces |
La norme IEC60068-2-32 est modifiée. |
