Détails sur le produit:
|
| Type d'affichage: | LCD TFT industriel avec interface eDP | Taille de l'écran: | 150,6 pouces de diagonale |
|---|---|---|---|
| Résolution: | FHD 1920 x 1080 (RGB Vertical Stripe) | Luminosité: | 1000 cd / m² (luminance centrale) |
| Température de fonctionnement.: | -20°C à +70°C | Entrée d'alimentation: | 3.3V CC ± 10% (0,891W maximum) |
| Interface: | eDP 30 broches (I-PEX 20455-030E) | Système de rétroéclairage: | Le conducteur LED externe (45,1 V type, 540 mA) |
| Performance de couleur: | Gamme de couleurs 69%, 16,7 millions de couleurs (6 bits + FRC) | Angle de vision: | 80°+ Horizontal/Vertical (RC≥10) |
| Connecteurs: | Le système de régulation de l'alimentation doit être équipé d'un système de régulation de l'alimenta | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage LCD TFT de 1000 nits,Écran LCD TFT lisible à la lumière du soleil,Affichage LCD TFT eDP industriel |
||
Écran haute visibilité pour environnements industriels exigeants

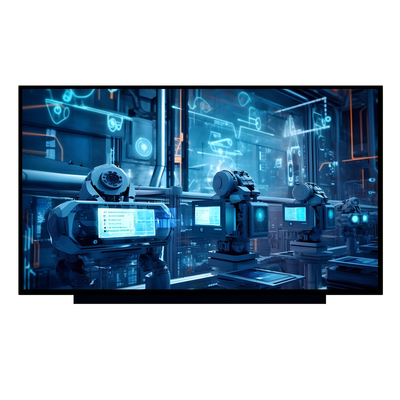

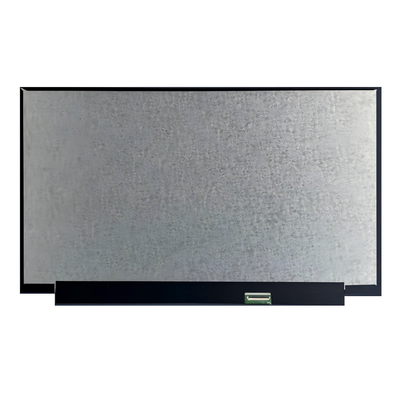

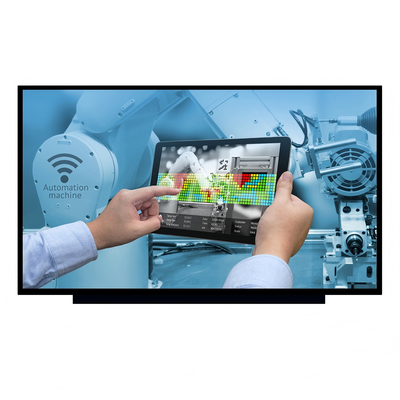

Le SFTO1560BD-7246A3N est un écran LCD TFT 15,6" conçu pour la fiabilité dans des conditions extrêmes.Avec une luminosité de 1000 nits et un fonctionnement de -20°C à +70°C, il offre une visibilité claire en plein soleil ou à des températures glaciales – idéal pour l'automatisation d'usine, les équipements extérieurs et les dispositifs médicaux.
Principaux avantages industriels
Connectivité robuste : L'interface eDP avec prise en charge du canal AUX (conforme à la norme VESA DisplayPort 1.2) simplifie l'intégration.
Gestion intelligente de l'alimentation : Le mode d'économie d'énergie à 50 Hz réduit la consommation d'énergie de 15 % sans compromettre la fonctionnalité.
Durabilité de qualité militaire : Validé par 100 cycles de chocs thermiques et des tests d'humidité de 240 heures (60 °C/90 % HR).
Aucune rétention d'image : La génération automatique de vidéo noire en cas de perte de signal protège l'intégrité de l'écran.
Excellence technique
Précision des couleurs : Gamme de couleurs de 69 % avec 16,7 millions de couleurs grâce à la technologie 6 bits+FRC.
Gradation sans scintillement : Contrôle PWM (1-2 KHz) avec équilibrage du courant pour un rétroéclairage uniforme.
Intégration facile : Prise en charge de la détection de connexion à chaud (HPD) et de la séquence d'alimentation réversible.
Certifié pour les marchés de l'UE/des États-Unis
• Conforme à la directive RoHS 2011/65/UE et à la réglementation REACH
• Certifié ISO 9001:2015 pour la gestion de la qualité
• Garantie fonctionnelle d'un an
Idéal pour :
Demander une personnalisation : Contactez sales2@saef.com.cn pour les versions scellées IP65, les options tactiles capacitives ou les conceptions de lunettes personnalisées.
Spécifications
| Article | Spécification | Unité |
| Taille de l'écran | 15,6 ” en diagonale | |
| Élément de commande | Matrice active a-si TFT | - |
| Nombre de pixels | 1920 x R.V.B. x 1080 | pixel |
| Pas de pixel | 0,17925 (H) x 0,17925 (V) | mm |
| Disposition des pixels | Bande verticale RVB | - |
| Couleurs d'affichage | 16,7 millions | couleur |
| Mode transmissif | Normalement noir | - |
| Traitement de surface | Revêtement dur (3H), antireflet | - |
| Consommation d'énergie | Cellule 0,891 W (max.) | - |
|
Température de fonctionnement |
-20 °C à +70 °C | °C |
|
Température de stockage |
-30 °C à +80 °C | °C |
Dimensions externes
![]()
Définition des broches d'interface
| Broche | Symbole | Description |
| 1 | NC | Pas de connexion (réservé aux tests LCD) |
| 2 | H_GND | Masse haute vitesse |
| 3 | ML1- | Signal complémentaire - Voie 1 |
| 4 | ML1+ | Signal vrai - Voie principale 1 |
| 5 | H_GND | Masse haute vitesse |
| 6 | ML0- | Signal complémentaire - Voie 0 |
| 7 | ML0+ | Signal vrai - Voie principale 0 |
| 8 | H_GND | Masse haute vitesse |
| 9 | AUX+ | Signal vrai - Canal auxiliaire |
| 10 | AUX- | Signal complémentaire - Canal auxiliaire |
| 11 | H_GND | Masse haute vitesse |
| 12 | VCCS | Alimentation +3,3 V (typique) |
| 13 | VCCS | Alimentation +3,3 V (typique) |
| 14 | NC | Pas de connexion (réservé aux tests LCD) |
| 15 | GND | Masse |
| 16 | GND | Masse |
| 17 | HPD | Détection de connexion à chaud |
| 18 | BL_GND | Masse BL |
| 19 | BL_GND | Masse BL |
| 20 | BL_GND | Masse BL |
| 21 | BL_GND | Masse BL |
| 22 | LED_EN | Signal BL_Enable du convertisseur LED |
| 23 | LED_PWM | Signal de contrôle de gradation PWM du convertisseur LED |
| 24 | NC | Pas de connexion (réservé aux tests LCD) |
| 25 | NC | Pas de connexion (réservé aux tests LCD) |
| 26 | LED_VCCS | Alimentation BL |
| 27 | LED_VCCS | Alimentation BL |
| 28 | LED_VCCS | Alimentation BL |
| 29 | LED_VCCS | Alimentation BL |
| 30 | NC | Pas de connexion (réservé aux tests LCD) |
Spécification électrique (cellule ouverte)
| Article | Symbole | Valeur | Unité | |
| Min. | Max. | |||
| Tension d'alimentation | VCCS | -0,3 | +4,0 | V |
| Tension d'entrée logique | VIN | -0,3 | VCCS+0,3 | V |
| Tension d'entrée du convertisseur | LED_VCCS | -0,3 | 26,0 | V |
| Tension du signal de contrôle du convertisseur | LED_PWM, | -0,3 | 5,0 | V |
| Tension du signal de contrôle du convertisseur | LED_EN | -0,3 | 5,0 | V |
Caractéristiques électriques
| Paramètre | Symbole | Valeur | Unité | |||
| Min. | Typ. | Max. | ||||
| Tension d'alimentation | VCCS | 3,0 | 3,3 | 3,6 | V | |
| Tension d'ondulation | VRP | - | 50 | 150 | mV | |
| Courant d'appel | IRUSH | 0 | - | 1,5 | A | |
|
Courant d'alimentation |
Mosaïque |
lVCCS |
210 | 240 | 270 | mA |
| Noir | 190 | 220 | 250 | mA | ||
| Ligne H 1 | 450 | 550 | 650 | mA | ||
| Résistance d'abaissement HPD | RHPD | 30K | - | 100K | ohm | |
| HPD | Niveau haut | VHHPD | 2,25 | - | 2,75 | V |
| Niveau bas | VLHPD | 0 | - | 0,4 | V | |
Spécification du convertisseur LED
|
Paramètre |
Symbole |
Valeur |
Unité |
|||
| Min. | Typ. | Max. | ||||
| Tension d'alimentation d'entrée du convertisseur | LED_VCCS | 5 | 12 | 21 | V | |
| Courant d'appel du convertisseur | ILED_VCCSRUSH | 0 | - | 1,5 | A | |
|
Contrôle LED_EN Niveau |
Rétroéclairage allumé | VHLED_EN | 2,2 | - | 5,0 | V |
| Rétroéclairage éteint | VLLED_EN | 0 | - | 0,6 | V | |
| Résistance d'abaissement LED_EN | RLED_EN | 30K | - | 100K | ohm | |
|
Niveau de contrôle PWM |
Niveau haut PWM | VHPWM | 2,2 | - | 5,0 | V |
| Niveau bas PWM | VLPWM | 0 | - | 0,6 | V | |
| Résistance d'abaissement PWM | RPWM | 30K | - | 100K | ohm | |
| Rapport cyclique de contrôle PWM | 1 | - | 100 | % | ||
| Tension d'ondulation permissive de contrôle PWM | VPWM_pp | 0 | - | 100 | mV | |
| Fréquence de contrôle PWM | fPWM | 190 | - | 2K | Hz | |
| Courant d'alimentation LED | LED_VCCS=Typ | ILED | - | 270 | 300 | mA |
|
Sortie du convertisseur |
Tension | VL | 15 | 31 | V | |
| Courant de chaque canal | - | 18 | 19 | 20 | mA | |
Caractéristiques optiques
| Article | Symbole | Condition | Min. | Typ. | Max. | Unité | |
|
Couleur Chromaticité (CIE 1931) FOG uniquement avec C-light |
Rouge | Rx |
θx=0., θY =0. R=G=B=255 Échelle de gris |
Typ - 0,03 |
0,658 |
Typ + 0,03 |
- |
| Ry | 0,328 | ||||||
| Vert | Gx | 0,275 | |||||
| Gy | 0,574 | ||||||
| Bleu | Bx | 0,143 | |||||
| By | 0,092 | ||||||
| Blanc | Wx | 0,314 | |||||
| Wy | 0,361 | ||||||
| Gamme de couleurs | C.G | 64 | 69 | - | % | ||
| Transmission centrale | T% | 3,83 | 4,39 | - | % | ||
| Taux de contraste | CR | 800 | 1000 | - | - | ||
| Temps de réponse | TR +TF | θx=0., θY =0. | - | 25 | 30 | ms | |
|
Angle de vision |
Horizontal |
CR>10 |
80 | - | - |
Deg. |
|
| - | 80 | - | - | ||||
| Vertical | y+ | 80 | - | - | |||
| - | 80 | - | - | ||||
![]()
![]()
