Détails sur le produit:
|
Numéro de modèle: | Le nombre d'équipements utilisés est déterminé par la méthode suivante: | Taille de l'écran: | 21Diagonale de 5 pouces (546,1 mm) |
---|---|---|---|
Résolution: | 1920×1080 pixels (bande RVB) | Luminosité: | 500 cd/m2 |
Température de fonctionnement.: | -30°C à +80°C | Ratio de contraste: | 10001 (type) |
Interface: | LVDS double canal (2 pixels/horloge) | Consommation électrique: | 20.96W |
Temps de réponse: | Le temps de fonctionnement de l'appareil doit être supérieur ou égal à: | angle de vue: | 89° dans toutes les directions (CR>10) |
Rétroéclairage: | 50, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
Mettre en évidence: | Écran LCD TFT industriel 500 nits,Écran LCD TFT industriel FHD,Écran LCD TFT industriel 21 |
Écran industriel essentiel pour environnements extrêmes
Le SFTO2150RX-7320AN établit la référence en matière de fiabilité dans les systèmes d'automatisation industrielle, d'imagerie médicale et de transport. Avec une luminosité élevée de 500 nits et une résolution FHD, il offre des visuels nets, même en plein soleil ou dans des conditions de basse température.
Principaux avantages techniques
✅ Durabilité de qualité militaire
Fonctionne à des températures extrêmes (-30°C~80°C)
Résiste aux chocs mécaniques de 50G (IEC 60068-2-27)
Fonctionnement à 240 heures d'humidité @50°C/80%HR
✅ Connectivité industrielle
Interface LVDS double canal (connecteur JAE FI-X30H)
Mode de synchronisation DE uniquement @74,25 MHz
6 bits + Hi-FRC (16,7 millions de couleurs)
✅ Conception sans temps d'arrêt
Rétroéclairage LED de 50 000 heures (puces 7020, 10S6P×2)
Tolérance aux ondulations d'entrée <300 mV
Protection ESD de contact ±8kV (IEC 61000-4-2)
Industrieanwendungen / Applications industrielles
Wartung & Garantie / Maintenance et garantie
Lebensdauer: 50 000 heures de fonctionnement des LED (@25°C)
Bildschirmeinbrennen verhindern: Mode veille après 30 minutes d'inactivité
Garantie: 1 an de remplacement fonctionnel
ESD-Schutz: Emballé en IPM avec film conducteur
Demande de personnalisation
Contactez sales2@saef.com.cn pour les versions scellées IP65, les options tactiles capacitives ou les conceptions de lunettes personnalisées.
Spécifications
Articles | Spécification | Unité |
Taille d'écran active | 21.5 | pouces |
Nombre de pixels | 1920 X 1080 | Pixel |
Zone d'affichage | 476.64 (H) x 268.11(V) | mm |
Ouverture de la lunette | 479.84(H) x 271.3(V) | mm |
Dimensions hors tout | 495.6(H) x 292.4(V) x 10.35(P) | mm |
Luminance, Blanc | 500 (Point central 1, Typ.) | cd/m 2 |
Tension d'alimentation en entrée | 12 (Typ) | V |
Tension d'alimentation | 5.0 (Typ) | V |
Consommation électrique | Total = 20.96 (Typ.) | W |
Taux de contraste | 1000:1 | -- |
Temps de réponse | 14 (Typ.)(G à G) | ms |
Température de couleur | TBD | K |
Poids | TBD(Typ) | Kg |
Température de fonctionnement | -30 ~ 80 | ℃ |
Température de stockage | -30 ~ 85 | ℃ |
Caractéristiques optiques
Paramètre | Symbole | Condition | Min. | Typ. | Max. | Unité | ||
Angle de vision plage |
Horizontal |
Θ3 |
CR > 10 |
85 | 89 | - | Deg. | |
Θ9 | 85 | 89 | - | Deg. | ||||
Vertical |
Θ12 | 85 | 89 | - | Deg. | |||
Θ6 | 85 | 89 | - | Deg. | ||||
Rapport de contraste de luminance | CR |
Θ = 0. (Centre) Normal Visionnage Angle |
450 | 500 | ||||
Transmission cellulaire | Tr | - | 3.55 | - | % | |||
Uniformité de la luminance blanche | ΔY | 75 | 80 | - | % | |||
Reproduction de la couleur |
Blanc |
Wx | 0.283 | 0.313 | 0.343 | - | ||
Wy | 0.299 | 0.329 | 0.359 | - | ||||
Rouge |
Rx | 0.607 | 0.637 | 0.667 | - | |||
Ry | 0.320 | 0.350 | 0.380 | - | ||||
Vert |
Gx | 0.266 | 0.296 | 0.326 | - | |||
Gy | 0.590 | 0.620 | 0.650 | - | ||||
Bleu |
Bx | 0.120 | 0.150 | 0.180 | - | |||
By | 0.02 | 0.05 | 0.08 | - | ||||
Réponse Temps |
GTG | Tg | 14 | 25 | ms | |||
Diaphonie | CT |
- |
- |
2.0 | % |
Caractéristiques du rétroéclairage
Paramètre | Symbole | Valeur | Unité | ||
Min. | Typ. | Max. | |||
Tension d'entrée de la barre lumineuse LED par broche d'entrée | VPIN | 46.5 | 48.5 | 51.5 | V |
Courant total d'entrée de la barre lumineuse LED | IPIN | --- | 360 | mA | |
Durée de vie des LED | LLED | 40000 | 50000 | --- | Hrs |
Consommation électrique | PBL | 17.46 | W |
Dimensions externes
Définition des broches d'interface
Pen n° | Symbole | Fonction |
1 | RXO0- | Données de transmission négatives du pixel 0 (IMPAIR) |
2 | RXO0+ | Données de transmission positives du pixel 0 (IMPAIR) |
3 | RXO1- | Données de transmission négatives du pixel 1 (IMPAIR) |
4 | RXO1+ | Données de transmission positives du pixel 1 (IMPAIR) |
5 | RXO2- | Données de transmission négatives du pixel 2 (IMPAIR) |
6 | RXO2+ | Données de transmission positives du pixel 2 (IMPAIR) |
7 | GND | Masse d'alimentation |
8 | RXOC- | Horloge de transmission négative (IMPAIR) |
9 | RXOC+ | Horloge de transmission positive (IMPAIR) |
10 | RXO3- | Données de transmission négatives du pixel 3 (IMPAIR) |
11 | RXO3+ | Données de transmission positives du pixel 3 (IMPAIR) |
12 | RXE0- | Données de transmission négatives du pixel 0 (PAIR) |
13 | RXE0+ | Données de transmission positives du pixel 0 (PAIR) |
14 | GND | Masse d'alimentation |
15 | RXE1- | Données de transmission négatives du pixel 1 (PAIR) |
16 | RXE1+ | Données de transmission positives du pixel 1 (PAIR) |
17 | GND | Masse d'alimentation |
18 | RXE2- | Données de transmission négatives du pixel 2 (PAIR) |
19 | RXE2+ | Données de transmission positives du pixel 2 (PAIR) |
20 | RXEC- | Horloge de transmission négative (PAIR) |
21 | RXEC+ | Horloge de transmission positive (PAIR) |
22 | RXE3- | Données de transmission négatives du pixel 3 (PAIR) |
23 | RXE3+ | Données de transmission positives du pixel 3 (PAIR) |
24 | GND | Masse d'alimentation |
25 | NC | Non connecté, cette broche doit être ouverte |
26 | NC | Non connecté, cette broche doit être ouverte |
27 | NC | Non connecté |
28 | VDD |
Alimentation : +5 V |
29 | VDD | |
30 | VDD |

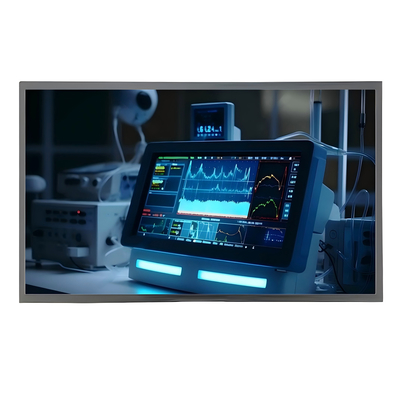

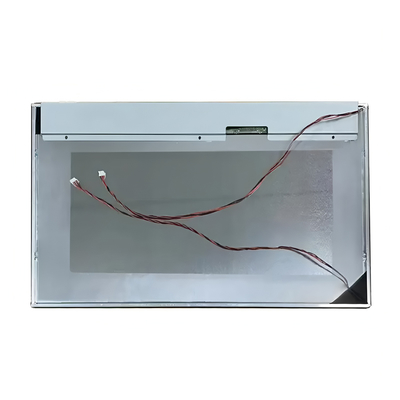

Image du produit
