Détails sur le produit:
|
Numéro de modèle: | Le nombre total d'équipements utilisés pour le contrôle de l'équipement est de: | Taille de l'écran: | 21Diagonale de 5 pouces |
---|---|---|---|
Résolution: | 1920×1080 pixels (bande RVB) | Luminosité: | 2000 Cd/m2 |
Température de stockage.: | -30°C à +80°C | Température de fonctionnement.: | -30°C à +85°C |
Ratio de contraste: | 10001 (type) | Interface: | LVDS 2 pixels/heure |
Alimentation: | 5V DC ±10% | Consommation électrique: | 37.22W (type) |
Traitement de surface: | Revêtements AG/AR/AF (Sélectionnable) | Technologie tactile: | Le PCAP ((CTP) est facultatif |
Couverture en verre: | Verre Gorilla/Verre trempé/PMMA | Points de contact: | 10 points multi-touch |
Interface tactile: | Pour les appareils de type I2C/USB/RS232 (configurable) | Options de C.I.: | Les résultats de l'enquête sont publiés dans les journaux de l'UE. |
Personnalisation: | Sérigraphie, Logo, Découpes | Conformité: | Conforme à la réglementation REACH et RoHS |
Mettre en évidence: | Affichage LCD TFT de 2000 Nits,21.5 Écran LCD TFT,Affichage LCD TFT 1920x1080 |
Conçu pour les environnements industriels extrêmes

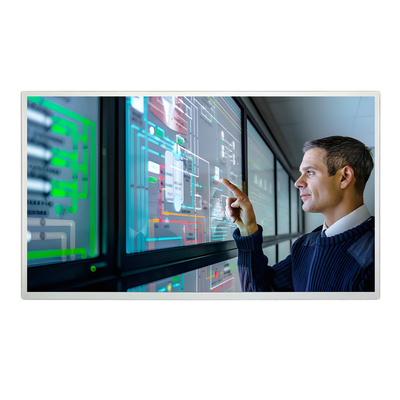

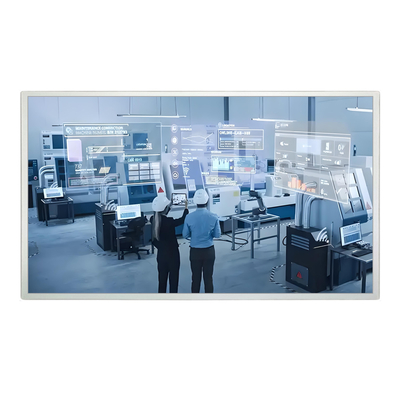

L'écran LCD TFT industriel SFT02150RX-7321AN offre une visibilité sans compromis dans des conditions difficiles. Avec une luminosité de 2000 nits et un contraste de 1000:1, il garantit une lisibilité en plein soleil pour les applications extérieures. Certifié pour un fonctionnement de -30°C à +80°C et soutenu par une endurance de rétroéclairage de 50 000 heures, c'est la solution idéale pour l'automatisation d'usine, les machines lourdes et les infrastructures critiques.
Principaux avantages industriels
Fiabilité robuste
Passe les tests de choc/vibration 50G (conformité MIL-STD) et l'endurance à l'humidité de 85°C/90%HR.
Visibilité cristalline
Angles de vision larges de 89°, uniformité du blanc de 80% et surface antireflet (Haze 25%, dureté 3H).
Intégration transparente
Interface LVDS avec mode DE uniquement + flexibilité paysage/portrait pour les systèmes embarqués.
Conformité mondiale
Conforme aux normes européennes RoHS 2011/65/EU, REACH 1907/2006/EC et aux normes environnementales américaines.
Zéro rétention d'image
Optimisé pour un fonctionnement 24h/24 et 7j/7 avec des recommandations de mode veille dynamique.
Options CTP (Personnalisation-au-Produit)
Adapté à votre flux de travail industriel
1. Modèle standard prêt à être expédié
→ SFT02150RX-7321AN : Livraison mondiale en 2 semaines avec une garantie d'un an.
2. Solutions semi-personnalisées
Durcissement environnemental :
• Revêtement conforme pour la résistance chimique
• Kits de température étendue de -30°C à +85°C
Usabilité améliorée :
• Intégration tactile PCAP/résistive (étanchéité IP65)
• Blindage EMI pour les environnements sensibles
Adaptations mécaniques :
• Lunettes personnalisées (acier inoxydable/aluminium)
• Compatibilité de montage VESA
3. Personnalisation complète ODM
Reconceptions spécifiques à l'application :
• Cartes de pilotes de qualité militaire (MIL-STD-810)
• Boîtiers certifiés ATEX pour les atmosphères explosives
Prototypage et faible volume :
• Pas de MOQ pour les lots de R&D
• Cycle de développement personnalisé de 8 semaines
Application
systèmes de contrôle industriel
Pourquoi choisir ce module ?
Déployé dans plus de 3000 systèmes en environnements difficiles dans le monde entier. Les écrans de SAEF permettent à Siemens Healthcare, Raytheon et aux équipementiers maritimes de maintenir la visibilité dans des conditions extrêmes avec zéro défaillance sur le terrain depuis 2020.
Demander une personnalisation
Contactez sales2@saef.com.cn pour les versions étanches IP65, les options tactiles capacitives ou les conceptions de lunettes personnalisées.
Spécifications
Paramètre | Spécification | Max. |
Zone active | 476,64(H) × 268,11(V) | mm |
Nombre de pixels | 1920(H) ×1080(V) | pixels |
Pas de pixel | 0,24825(H) x 0,24825(V) | mm |
Disposition des pixels | Bande verticale RVB | 80 |
Couleurs d'affichage | 16,7M | couleurs |
Mode d'affichage | Normalement noir | 80 |
Contour dimensionnel | 495,6(H) × 292,4(V) × 13,6(P) typ. | mm |
Type d'affichage possible | Paysage et portrait activés | 80 |
Poids | À déterminer | Kg |
Largeur de la lunette (G/D/H/B) | 7,9/7,9/10,5/10,5 | mm |
Traitement de surface | Haze 25%, 3H | 80 |
Rétroéclairage | Type de barre lumineuse 1-LED côté inférieur | 80 |
Dimensions externes
Définition des broches d'interface
N° de broche | Article | Description |
1 | RxO0- | Entrée de données différentielles LVDS négatives (données impaires) |
2 | RxO0+ | Entrée de données différentielles LVDS positives (données impaires) |
3 | RxO1- | Entrée de données différentielles LVDS négatives (données impaires) |
4 | RxO1+ | Entrée de données différentielles LVDS positives (données impaires) |
5 | RxO2- | Entrée de données différentielles LVDS négatives (données impaires) |
6 | RxO2+ | Entrée de données différentielles LVDS positives (données impaires) |
7 | BIST | BIST |
8 | RxOCLK- | Entrée d'horloge différentielle LVDS négative (horloge impaire) |
9 | RxOCLK+ | Entrée d'horloge différentielle LVDS positive (horloge impaire) |
10 | RxO3- | Entrée de données différentielles LVDS négatives (données impaires) |
11 | RxO3+ | Entrée de données différentielles LVDS positives (données impaires) |
12 | RxE0- | Entrée de données différentielles LVDS négatives (données paires) |
13 | RxE0+ | Entrée de données différentielles LVDS positives (données paires) |
Tg | GND | Masse |
15 | RxE1- | Entrée de données différentielles LVDS négatives (données paires) |
16 | RxE1+ | Entrée de données différentielles LVDS positives (données paires) |
17 | GND | Masse |
18 | RxE2- | Entrée de données différentielles LVDS négatives (données paires) |
19 | RxE2+ | Entrée de données différentielles LVDS positives (données paires) |
20 | RxECLK- | Entrée d'horloge différentielle LVDS négative (horloge paire) |
21 | RxECLK+ | Entrée d'horloge différentielle LVDS négative (horloge paire) |
22 | RxE3- | Entrée de données différentielles LVDS négatives (données paires) |
23 | RxE3+ | Entrée de données différentielles LVDS positives (données paires) |
24 | GND | Masse |
14 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Pas de connexion |
28 | VDD | Tension d'entrée d'alimentation 5V |
29 | VDD | Tension d'entrée d'alimentation 5V |
30 | VDD | Tension d'entrée d'alimentation 5V |
Caractéristiques optiques
Paramètre | Article | Condition | Symbole | Typ. | TYP. | Max. | ||
Angle de vision plage |
Horizontal |
Θ3 |
CR > 10 |
85 | 89 | 80 | Deg. | |
Θ9 | 85 | 89 | 80 | Deg. | ||||
Vertical |
Θ12 | 85 | 89 | 80 | Deg. | |||
Θ6 | 85 | 89 | 80 | Deg. | ||||
Rapport de contraste de luminance | CR |
Θ = 0.(Centre) |
700 | 1000 | ||||
- | Luminance du blanc | Yw | 1800 | 80 | - | |||
cd/m2 | Uniformité de la luminance blanche | Uniformité d'affichage | 75 | 80 | - | |||
% |
Reproduction de la couleur |
Blanc | Wx | 0,283 | 0,313 | 80 | ||
- | Wy | 0,339 | 0,369 | 80 | ||||
- |
Rouge | Rx | 0,608 | 0,638 | 80 | |||
- | Ry | 0,319 | 0,349 | 80 | ||||
- |
Vert | Gx | 0,277 | 0,307 | 80 | |||
- | Gy | 0,591 | 0,621 | 80 | ||||
- |
Bleu | Bx | 0,112 | 0,142 | 80 | |||
- | By | 0,063 | 0,066 | 80 | ||||
- |
Temps de réponse | GTG | Tg | 14 | 25 | |||
ms | Diaphonie |
80 |
80 |
- | - | |||
% | NTSC | 70 | 72 | - | ||||
% | Uniformité d'affichage | 75 | 80 | - |
%
Caractéristiques du rétroéclairage | Article | Symbole | Min. | TYP. | Max. |
Unité | Courant BLU | 50 000 | -- | 50 000 | -- |
mA | 50,6 | 50 000 | -- | 50 | 50,6 |
V | Consommation électrique BLU | 50 000 | -- | 50 000 | -- |
W | Durée de vie opérationnelle | Hr | 40 000 | 50 000 | -- |
Heure
