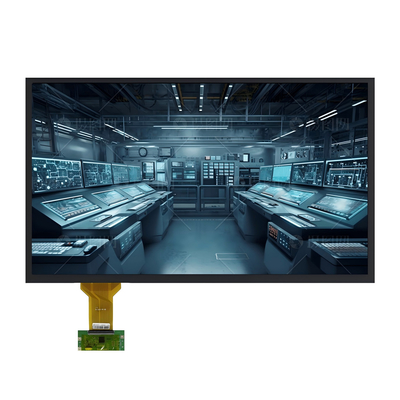

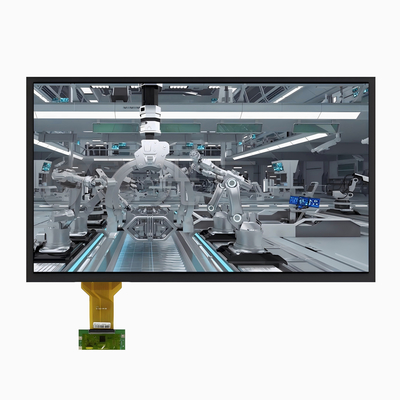

Module d'affichage LCD TFT industriel Full HD 1080p, tactile capacitif multipoint à 10 points, luminosité 1000 nits, interface eDP

Module d'affichage LCD TFT industriel Full HD 1080p, tactile capacitif multipoint à 10 points, luminosité 1000 nits, interface eDP
Module d'affichage LCD TFT industriel Full HD 1080p, tactile capacitif multipoint à 10 points, luminosité 1000 nits, interface eDP Module d'affichage LCD TFT industriel Full HD 1080p, tactile capacitif multipoint à 10 points, luminosité 1000 nits, interface eDP Module d'affichage LCD TFT industriel Full HD 1080p, tactile capacitif multipoint à 10 points, luminosité 1000 nits, interface eDP

Image Grand :  Module d'affichage LCD TFT industriel Full HD 1080p, tactile capacitif multipoint à 10 points, luminosité 1000 nits, interface eDP

Détails sur le produit:
Lieu d'origine: ShenZhen / Chine
Nom de marque: SAEF
Certification: ISO9001 / ISO14000
Numéro de modèle: SFTO1330SM-7208A3CT2
Conditions de paiement et expédition:
Quantité de commande min: 3 pièces
Prix: The lowest market price guaranteed
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 1 à 5 semaines
Conditions de paiement: Paypal, T/T, Western Union, Ali-Pay, WeChat Pay. Vous pouvez utiliser les services suivants:
Capacité d'approvisionnement: 3000K pièces par mois

Module d'affichage LCD TFT industriel Full HD 1080p, tactile capacitif multipoint à 10 points, luminosité 1000 nits, interface eDP

description de
Taille de l'écran: 13,3 pouces de diagonale Résolution: 1920×1080 pixels (bande RVB)
Température de stockage.: -20°C à +70°C Température de fonctionnement.: -30°C à +80°C
Luminosité: 1000 cd/m² Ratio de contraste: 10001 (type)
Interface: eDP 1.2 à 2 voies (2,7 Gbit/s) Alimentation: 3.3V courant continu (logique), 12V/24V (rétroviseur)
Traitement de surface: Revêtements AG/AR/AF (Sélectionnable) Technologie tactile: Panneau tactile capacitif
Couverture en verre: Verre Gorilla/Verre trempé/PMMA Points de contact: 10 points multi-touch
Interface tactile: Pour les appareils de type I2C/USB/RS232 (configurable) Options de C.I.: Les résultats de l'enquête sont publiés dans les journaux de l'UE.
Personnalisation: Sérigraphie, Logo, Découpes Conformité: Conforme à la réglementation REACH et RoHS
Mettre en évidence:

Module d'affichage LCD industriel 1080p

,

Module d'affichage LCD TFT Full HD

,

Affichage de TFT LCD d'interface d'informatique



Affichage TFT industriel ultra-brillant pour les environnements exigeants



Le SFTO1330SM-7208A3CT2 est un module LCD Full HD TFT haute performance de 13,3 pouces conçu pour des applications industrielles nécessitant une visibilité, une durabilité et une réactivité au toucher exceptionnelles.Avec une luminosité éblouissante de 1000 nits et une gamme de couleurs 72% NTSC, cet affichage offre des images cristallines même dans des conditions d'éclairage ambiant élevé.La technologie tactile capacitive intégrée avec revêtement anti-éblouissement (6H dureté) assure une entrée fiable dans des environnements difficiles comme les usines, des kiosques extérieurs et du matériel médical.



Principales caractéristiques

  • Claireté Full HD: résolution 1920×1080 avec 16,7 millions de couleurs pour un texte, des graphiques et des vidéos nets.

  • Interface eDP haute vitesse: le port d'affichage embarqué à 2 voies (2,7 Gbps) garantit une transmission de données transparente.

  • Fonctionnement à haute température: performances fiables de -20°C à +70°C (entreposage: -30°C à +80°C).

  • 50Rétroviseur LED de 1000 heures: conception écoénergétique avec une durée de vie prolongée pour une maintenance réduite.

  • Durabilité industrielle: surface anti-éblouissement, construction résistante aux chocs et conformité RoHS.

  • Facilité d'intégration: Prend en charge le gradation PWM, les interfaces tactiles I2C/USB/UART et l'entrée de courant continu (logique 3.3V, rétroéclairage 12V/24V).

L'excellence technique

  • Performance optique: angles de vision de 85°, rapport de contraste de 800:1 et temps de réponse de 30 ms.

  • Sensibilité au toucher: fonctionne parfaitement avec des gants, dans le brouillard / l'humidité de surface, et prend en charge le multi-touch.

  • Conception robuste: profil mince (profondeur de 5,2 mm), léger et connecteur blindé par EMI (I-PEX 20455-030E).

  • Confiance certifiée: certifiée ISO 9001/14001, testée pendant 72 heures à l'humidité/choc thermique.

Applications idéales

  • Panneaux HMI industriels

  • Terminals de point de vente au détail

  • Équipement de diagnostic médical

  • Systèmes de vidéoconférence

  • Informations et divertissements sur les transports

  • Des distributeurs automatiques intelligents

Pourquoi choisir cette exposition?

Conçu par Saef Technology Limited (Shenzhen), le SFTO1330SM-7208A3CT2 combine une technologie optique de pointe avec une robustesse industrielle.Son interface eDP simplifie l'intégration avec les systèmes embarqués, tandis que l'écran tactile capacitif améliore l'interaction de l'utilisateur.Ce module est optimisé pour fonctionner 24 heures sur 24 et 7 jours sur 7 en Europe et en Amérique du Nord dans les environnements les plus difficiles.



Demande de personnalisation

ContactsLes résultats de l'enquête ont été publiés dans les pages suivantes:pour les versions scellées IP65, les options capacitives tactiles ou les conceptions de lunettes personnalisées.





Dimensions extérieures

Module d'affichage LCD TFT industriel Full HD 1080p, tactile capacitif multipoint à 10 points, luminosité 1000 nits, interface eDP 0



Définition du pin d'interface



Le numéro de code. Le symbole Résultats Fonction
1 CABC_ EN / NC - Réservé au CD
2 H_GND P Ronde à grande vitesse
3 Route 1_N Je suis... Ligne de liaison de signal complémentaire 1
4 Voie 1_P Je suis... Véritable voie de liaison de signal 1
5 H_GND P Ronde à grande vitesse
6 Route 0_N Je suis... Faisceau de liaison de signal complémentaire 0
7 Route 0_P Je suis... Véritable voie de liaison de signal 0
8 H_GND P Ronde à grande vitesse
9 Le nombre d'heures de travail Je suis... Véritable canal auxiliaire de signal
10 Le nombre d'heures de travail Je suis... Canaux auxiliaires du signal de complément
11 H_GND P Ronde à grande vitesse
12 L'écran LCD_VDD P Logique LCD et puissance du pilote (3,3 V)
13 L'écran LCD_VDD P Logique LCD et puissance du pilote (3,3 V)
14 N.C. Je suis... Réservé à l'usage du fabricant de l'écran LCD
15 L'écran de l'appareil P Logique LCD et mise à la terre du pilote
16 L'écran de l'appareil P Logique LCD et mise à la terre du pilote
17 HPD Je vous en prie. Pinceau de signal HPD
18 LED-1 P Terrain de rétroéclairage
19 LED-2 P Terrain de rétroéclairage
20 LED-3 P Terrain de rétroéclairage
21 LED-4 P Terrain de rétroéclairage
22 BL_ ÉNABLE Je suis... Lumière arrière allumée/éteinte
23 Les données de référence sont les suivantes: Je suis... Système PWM
24 SCL/NC - Réservé à l'usage du fabricant de l'écran LCD
25 SDA/NC - Réservé à l'usage du fabricant de l'écran LCD
26 Résultats de l'analyse P Puissance du rétroéclairage
27 Résultats de l'analyse P Puissance du rétroéclairage
28 Résultats de l'analyse P Puissance du rétroéclairage
29 Résultats de l'analyse P Puissance du rétroéclairage
30 N.C. - Réservé à l'usage du fabricant de l'écran LCD





Caractéristiques optiques



Paramètre Conditions d'utilisation - Je ne sais pas. - Je sais. Je suis désolée. Unité

Angle de vue (CR>10)

Légères θL - 85 -

degré

    θ R - 85 -
  Verticale θT - 85 -
    θB - 85 -
Ratio de contraste Le centre 600 800 - -
Temps de réponse Résultats de l'analyse - 30 35 ms

C.F. Chromatisme de couleur(CIE1931)

X rouge

- Je sais.

- Je ne sais pas.05

TBD

- Je sais.

Un point nul.05

-
  Rouge y   TBD   -
  X vert   TBD   -
  Verte y   TBD   -
  X bleu   TBD   -
  Bleu et   TBD   -
  X blanc   (0,323)   -
  Blanc y   (0,379)   -
Ratio NTSC %   Le secteur privé   -

Centre Luminance du blanc

Résultats 800 1000   cd/m2





Caractéristiques du rétroéclairage



Paramètre Le symbole - Je ne sais pas. - Je sais. Je suis désolée. Unité
Voltage d'alimentation VBL 5 12.0 37 V

Courant d'alimentation pour le rétroéclairage

L'ILED 6

-

25 - Je ne sais pas
Énergie pour le rétroéclairage Le PLED 0.18 - 5.55 W
Voltage du signal lumineux modulé VPWM H 1.2 - 5.0 V
  VPWM L 0 - 0.6 V
Ratio de charge de contrôle de la luminosité Le devoir 1 - 100 %
Fréquence de régulation de la luminosité MTPF 100 - 1,600 KHz
LED-BL ON/OFF Haute tension VCNTH 1.2   5.0 V
LED-BL ON/OFF basse tension VCNTL 0 - 0.6 V
Durée de vie des LED - 40,000 50,000 - h





Spécification de la CTP



Catégorie Paramètre Spécification
Généraux La structure Le verre de couverture + le verre DITO
Renforcement des lentilles de couverture Renforcées chimiquement
Dureté de surface de la lentille de couverture ≥ 6H (dureté du crayon)
Taux de transmission de la lumière ≥ 85%
Température de fonctionnement -20°C à +70°C, H.R. ≤ 85%
Température de stockage -30°C à +80°C, ≤ 85% de RH
Électricité Interface Le système de contrôle de l'équipement
IC au toucher Il s'agit de:
Voltage de l'alimentation électrique (VDD) 3.3V ou 5V (Sélectionnable)
Résistance de l'hôte (SDA/SCL) Configurable sur la carte mère
Environnemental Conditions de fonctionnement Fonctionnel dans le brouillard/eau de surface
Propriétés de surface Encrée de surface Anti-UV
Traitement de surface L'éclairage doit être étanche à l'air.
Lamination LCD-TP OCA (adhésif optique transparent)
Conformité Normes matérielles Conforme à la réglementation RoHS et sans halogène

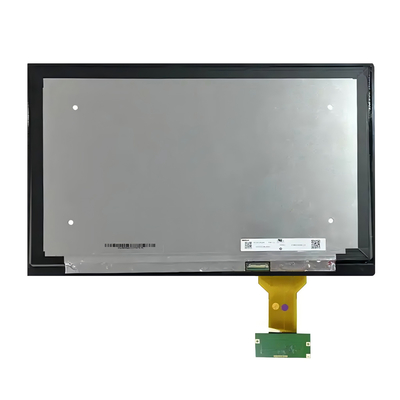

Image du produit

Module d'affichage LCD TFT industriel Full HD 1080p, tactile capacitif multipoint à 10 points, luminosité 1000 nits, interface eDP 1



Module d'affichage LCD TFT industriel Full HD 1080p, tactile capacitif multipoint à 10 points, luminosité 1000 nits, interface eDP 2
