Détails sur le produit:
|
Taille de l'écran: | 23,8 pouces de diagonale | Résolution: | 1920×1080 pixels (bande RVB) |
---|---|---|---|
Luminosité: | 350 Cd/m2 | Interface: | LVDS (2 ports, 8 bits) |
Température de stockage.: | 0°C à +50°C | Température de fonctionnement.: | -20°C à +60°C |
Technologie tactile: | Panneau tactile capacitif | Durée de vie du rétroéclairage: | 50,000 Heures (LED, @25°C) |
Dureté de surface: | ≥ 6H (Anti-éblouissement, brouillard 10%) | Options de C.I.: | Le présent règlement est obligatoire dans tous ses éléments et prend effet le jour suivant son adopt |
Robustesse environnementale: | Fonctionnel dans le brouillard/l'eau de surface | Conformité: | RoHS, REACH, Sans halogène, ISO 9001/14001 (Certifié UE/US) |
Mettre en évidence: | LCD TFT de qualité industrielle à bande RGB,Affichage LCD TFT de qualité industrielle,L'écran LCD TFT de qualité industrielle de 1920×1080 |
Écran TFT 23,8" de qualité industrielle pour environnements extrêmes EU/US
Le SFTO2380HY-7253ACT est conçu pour les marchés industriels nord-américains et européens, offrant une fiabilité sans compromis dans les usines, les établissements médicaux et les installations extérieures. Doté d'une dalle Full HD de 23,8" avec une interface LVDS industrielle, il fonctionne parfaitement de 0°C à +50°C et résiste aux chutes de 60 cm, à ±4kV ESD et à une humidité élevée. Triple certifié selon les normes RoHS, REACH et ISO, il répond aux exigences réglementaires strictes de l'UE/des États-Unis pour les équipements industriels.
Pourquoi les clients industriels choisissent cet écran :
✅ Rétroéclairage LED de 50 000 heures – Réduit les coûts de maintenance du cycle de vie
✅ Immunité au bruit LVDS – Transmission de signal stable dans les environnements moteurs/VFD
✅ Résistance à la condensation – Fonctionne dans les climats européens à forte humidité
Points forts des performances industrielles
Forte résistance aux vibrations
Réussit les tests de vibration triaxiale de 10 à 55 Hz (selon les normes ferroviaires EN 61373), idéal pour les machines de construction/agricoles.
Précision des couleurs à basse température
La correction gamma garantit l'absence de décalage de couleur lors des démarrages à froid à 0°C, ce qui est essentiel pour l'imagerie médicale.
Connectivité industrielle
L'interface LVDS s'intègre nativement aux automates Siemens, aux contrôleurs Beckhoff et prend en charge le réglage VCOM en temps réel (I²C).
Surface résistante aux produits chimiques
Le revêtement durci anti-UV résiste aux huiles/solvants, validé par des tests de chaleur humide à 90 % d'HR/120 h.
Plongée en profondeur dans les spécifications techniques
Défi industriel |
Notre solution |
---|---|
Utilisation 24h/24 et 7j/7 sur les chaînes de production |
Rétroéclairage de 50 000 heures (en continu à 25°C) |
Démarrages à froid en entrepôt |
Courant de démarrage à 0°C ≤ 1,91 A (démarrage progressif de 470 µs) |
Environnements fortement perturbés par les EMI |
Impédance LVDS de 100 Ω + connecteur entièrement blindé |
Fonctionnement avec des gants/mains mouillées |
Tactile capacitif projeté avec CI EXC3189 |
Applications industrielles ciblées
Industrie 4.0 (Allemagne) : IHM de machines CNC, panneaux de commande robotiques
Médical (États-Unis) : Écrans de diagnostic (échelle de gris compatible DICOM)
Transport (Scandinavie) : Systèmes d'information des passagers de trains/bus
Usines intelligentes : Interfaces de navigation AGV, terminaux de gestion d'entrepôt
Certification du fabricant
Produit par Saef Technology (Shenzhen), conforme aux normes :
UE : 2011/65/UE (RoHS), 1907/2006 (REACH)
Amérique du Nord : FCC Part 15 Subpart B Class A
Industriel : Normes de vibration IEC 61373
Dimensions externes
Spécification
Paramètre | Spécification | Unité |
Zone active | 527,04 (H) × 296,46 (V) | mm |
Nombre de pixels | 1920 (H) × 1080 (V) | pixels |
Pas de pixel | 0,2745*0,2745 | mm |
Disposition des pixels | Bande verticale RVB | |
Luminosité BLU | 350 | Cd/㎡ |
Couleurs d'affichage | 16,7 M | couleurs |
Mode d'affichage | Mode transmissif, normalement noir | |
Aperçu dimensionnel |
543 (H) × 317,4 (V) × 8,2 (P) typ. |
mm |
Traitement de surface | Anti-reflet, revêtement dur (3H) | |
Rétroéclairage | Type de barre d'éclairage à 1 LED | Pcs |
Définition des broches d'interface
Broche | Symbole | Description |
1 | RO(0)N | Signal LVDS impair- |
2 | RO(0)P | Signal LVDS impair+ |
3 | RO(1)N | Signal LVDS impair- |
4 | RO(1)P | Signal LVDS impair+ |
5 | RO(2)N | Signal LVDS impair- |
6 | RO(2)P | Signal LVDS impair+ |
7 | GND | Masse |
8 | ROCLK- | Horloge LVDS impair- |
9 | ROCLK+ | Horloge LVDS impair + |
10 | RO(3)N | Signal LVDS impair- |
11 | RO(3)P | Signal LVDS impair+ |
12 | RE(0)N | Signal LVDS pair- |
13 | RE(0)P | Signal LVDS pair+ |
14 | GND | Masse |
15 | RE(1)N | Signal LVDS pair- |
16 | RE(1)P | Signal LVDS pair+ |
17 | GND | Masse |
18 | RE(2)N | Signal LVDS pair- |
19 | RE(2)P | Signal LVDS pair+ |
20 | RECLK- | Horloge LVDS pair- |
21 | RECLK+ | Horloge LVDS pair + |
22 | RE(3)N | Horloge LVDS pair- |
23 | RE(3)P | Horloge LVDS pair + |
24 | GND | Masse |
25 | WP | Protection en écriture (High : Activation de l'écriture, Low ou Open : Désactivation de l'écriture) |
26 | SCL | Horloge série I2C (pour le réglage VCOM) |
27 | SDA | Horloge série I2C (pour le réglage VCOM) |
28 | 5V | Alimentation CC |
29 | 5V | Alimentation CC |
30 | 5V | Alimentation CC |
Valeurs maximales absolues
Paramètre |
Symbole |
Min. |
Max. |
Unité |
Tension d'alimentation |
V DD |
-0,3 |
6 |
V |
Tension d'alimentation logique |
V IN |
VSS-0,3 |
V DD +0,3 |
V |
Température de fonctionnement |
T OP |
0 |
50 |
℃ |
Température de stockage |
T ST |
-20 |
60 |
℃ |
Caractéristiques du rétroéclairage
Paramètre |
Min. |
Typ. |
Max. |
Unité |
|
Tension d'entrée de la barre lumineuse LED par Broche d'entrée |
VPIN |
- |
55,2 |
- |
V |
Courant d'entrée de la barre lumineuse LED par Broche d'entrée |
IPIN |
- |
60 |
- |
MA |
Consommation électrique des LED |
P BL |
- |
13,2 |
- |
W |
Luminosité BLU |
- |
300 |
350 |
- |
Cd/㎡ |
Durée de vie des LED |
|
- |
50000 |
- |
Hrs |
Spécification CTP
Catégorie |
Paramètre |
Spécification |
Général |
Structure |
Verre de protection + verre capteur ITO |
|
Renforcement de la lentille de protection |
Renforcé physiquement |
|
Dureté de surface de la lentille de protection |
≥6H (dureté au crayon) |
|
Taux de transmission de la lumière |
≥85 % |
|
Température de fonctionnement |
-10°C ~ +60°C, ≤85 % d'HR |
|
Température de stockage |
-20°C ~ +70°C, ≤85 % d'HR |
Électrique |
Interface |
IIC / USB en option |
|
CI tactile |
EXC3189 |
|
Tension d'alimentation (VDD) |
IIC : 3,3 V USB : 5 V |
|
Résistance hôte (SDA/SCL) |
Configurable sur la carte mère |
Environnemental |
Conditions de fonctionnement |
Fonctionnel dans le brouillard/ eau de surface/gant |
Propriétés de surface |
Encre de surface |
Anti-UV |
|
Traitement de surface |
Anti-reflet (voile : 3 %) |
|
Lamination LCD-TP |
OCR (résine optiquement transparente) |
Conformité |
Normes de matériaux |
Conforme RoHS et sans halogène |

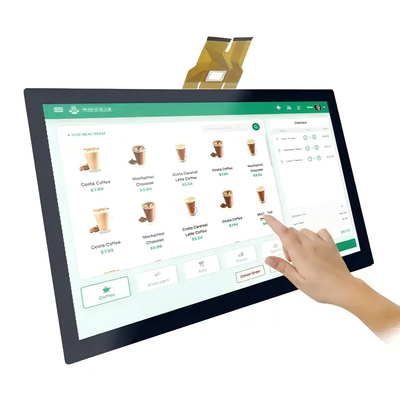

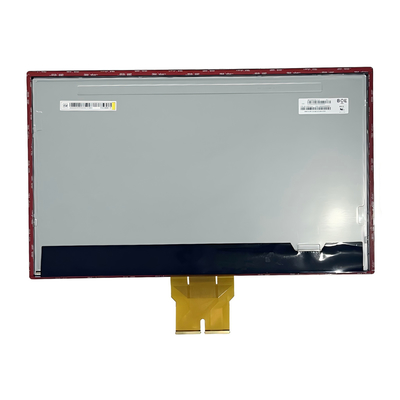

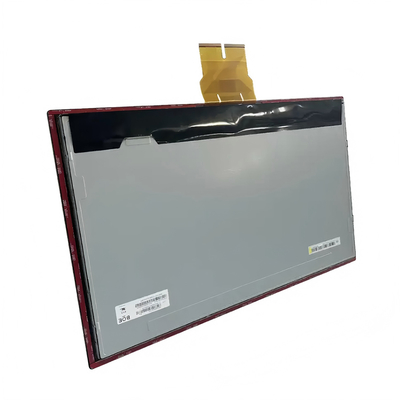

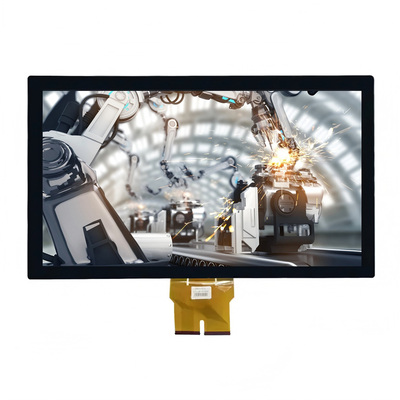

Image du produit
