Détails sur le produit:
|
Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
---|---|---|---|
Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
IP Rating: | IP65 | Power Consumption: | 31 W (Typical) |
Mounting Options: | Panel Mount / VESA 100x100 | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
Mettre en évidence: | Module LCD TFT de qualité industrielle LVDS,Module LCD TFT en haute définition,17.3" Module LCD TFT |
Module LCD TFT haute luminosité Full HD de 17,3 pouces de qualité industrielle SFTO1730RX-7332AN
Conçu pour les environnements industriels exigeants, le SFTO1730RX-7332AN est un module LCD TFT Full HD (1920x1080) de 17,3 pouces conçu pour offrir une visibilité et une fiabilité exceptionnelles dans des conditions difficiles.Avec 800 nits de luminosité, cet affichage assure une lisibilité cristalline même en plein soleil, ce qui le rend idéal pour les applications industrielles extérieures ou à forte intensité de reflet en Allemagne, aux États-Unis,et autres centres de fabrication avancés.
Caractéristiques clés pour les applications industrielles
Affichage ultra lumineux:La luminosité de 800 cd/m2 surpasse les panneaux industriels standard, assurant la lisibilité dans les usines lumineuses, les entrepôts ou les espaces extérieurs.
Température de fonctionnement large:Fonctionne parfaitement de -20°C à +70°C, parfait pour les climats extrêmes dans les secteurs de l'automatisation industrielle, de la logistique ou de l'énergie.
Conception durable:Le boîtier IP65 protège contre la pénétration de poussière et les éclaboussures d'eau, tout en passant des tests rigoureux de vibration (1,5G) et de choc thermique (-30°C à +80°C).
Imagerie de précision:La résolution Full HD avec la technologie RGB 6 bits + HiFRC offre 16,7 millions de couleurs pour une visualisation précise des données dans les salles de contrôle ou les équipements de diagnostic.
Une connectivité robuste:L'interface LVDS à double canal assure une transmission de signal stable et à grande vitesse pour la surveillance en temps réel dans les systèmes industriels IoT ou d'automatisation.
Efficacité énergétique:Une consommation d'énergie typique de 31 W réduit les coûts d'exploitation tout en respectant les normes énergétiques mondiales.
Spécifications techniques
Paramètre | Valeur |
---|---|
Taille de l'écran | 17.3 "Diagonale (17.25") |
Zones actives | 3810,888 mm (H) x 214,812 mm (V) |
La hauteur des pixels | 0.1989 mm (par triade) |
Traitement de surface | Couche dure (3H), anti-éblouissement |
Type de rétroéclairage | LED avec luminosité réglable |
Voltage d'entrée | 3.3 V (entraînement logique/LCD) |
Voltage d'entrée du rétroéclairage | 12 V de courant continu |
Le poids | 1080 g (typique) |
Les dimensions | Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. |
Applications dans le milieu industriel
Automatisation des usines: HMI (interfaces homme-machine) pour les PLC, la robotique et les commandes de chaîne de montage.
Équipement extérieur: Vendeurs automatiques, kiosques et écran de machines agricoles dans des environnements lumineux.
Dispositifs médicaux: Systèmes d'imagerie de diagnostic nécessitant une reproduction précise des couleurs.
Transport: Tableaux de bord pour les trains, les bus ou les véhicules industriels exposés à la lumière du soleil.
Fabrication intelligente: visualisation des données en temps réel dans les panneaux de commande de l'industrie 4.0.
Pourquoi choisir SFTO1730RX-7332AN?
Conformité mondiale: certifié RoHS, CE et FCC pour une entrée transparente sur les marchés de l'UE et de l'Amérique du Nord.
Rétroviseur personnalisable: luminosité réglable via le signal ExtVBR-B pour des économies d'énergie et une visibilité adaptée.
Fiabilité à long terme: un MTTF (Mean Time to Failure) de 50 000 heures assure un temps d'arrêt minimal dans les systèmes critiques.
Assistance et garantie
Nous fournissons une documentation technique complète, des options de montage matériel (panneau ou VESA 100x100) et un support localisé pour l'Allemagne, les États-Unis et au-delà.
Spécification du rétroéclairage
Le numéro de code. | Le symbole | Définition |
1 | Le CCR | Voltage de l'alimentation électrique +12V |
2 | Le CCR | Voltage de l'alimentation électrique +12V |
3 | En marche ou hors marche | Signal d'activation de sortie |
4 | DIM | Signal de diminution de la luminosité |
5 | Le GND | Terrain de puissance |
6 | Le GND | Terrain de puissance |
Caractéristiques électriques
Paramètre | Le symbole | Les valeurs | Unité | ||||
- Je vous en prie. | Le type | Je suis désolé. | |||||
Voltage d'entrée de l'alimentation | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
Courant d'entrée d'alimentation | L'IBL | - | 2.16 | 2.53 | Une | ||
Courant d'entrée d'alimentation (en course) | Dans la course |
- |
- |
(TBD) | Une | ||
Consommation d'électricité | PBL | - | 26 | 35 | W | ||
Voltage d'entrée pour Système de contrôle Les signaux |
En marche/arrêt | À | V est allumé | 2.5 | - | 5.5 | Vdc |
Je suis déconnecté. | V éteint | - Je ne sais pas.3 | 0.0 | 0.5 | Vdc | ||
Ajustez la luminosité | ExtVBR-B | 30 | - | 100 | % | ||
30 | - | 100 | % | ||||
Fréquence ExtVBR-B | MTPF | 500 |
- |
1500 | Hz | ||
Le niveau de charge de pulsation (PWM) | Niveau élevé | 2.5 | - | 5.5 | Vdc | ||
Faible niveau | 0.0 | - | 0.5 | Vdc | |||
Durée de vie | 30,000 | 50,000 | Heures |
Définition du pin d'interface
Une épingle. | Nom du signal | Une épingle. | Nom du signal |
1 | RxOIN0- | 2 | RxOIN0+ |
3 | RxOIN1- | 4 | RxOIN1+ |
5 | RxOIN2- | 6 | RxOIN2+ |
7 | VSS | 8 | RxOCLKIN- |
9 | RxOCLKIN+ | 10 | RxOIN3- |
11 | RxOIN3+ | 12 | RxEIN0- |
13 | RxEIN0+ | 14 | VSS |
15 | RxEIN1- | 16 | RxEIN1+ |
17 | VSS | 18 | RxEIN2- |
19 | RxEIN2+ | 20 | RxECLKIN- |
21 | RxECLKIN+ | 22 | RxEIN3- |
23 | RxEIN3+ | 24 | VSS |
25 | VSS | 26 | VSS |
27 | VSS | 28 | VDD |
29 | VDD | 30 | VDD |
Nom de l'article | Unité | Conditions d'utilisation | Je ne sais pas. | - Je sais. | Je suis désolée. |
Angle de vue |
[degré] |
L'écart entre les deux niveaux est calculé à partir de l'écart entre les deux niveaux. |
70 70 |
80 80 |
- |
Verticalement (vers le haut) CR = 10 (vers le bas) |
50 70 |
60 80 |
- |
||
Uniformité de la luminance | [%] | 13 points | 75 | 80 | - |
Temps de réponse optique |
[msec] |
À la hausse | - | 37 | 50 |
Elle tombe | - | 3 | 10 | ||
La hausse et la baisse | - | 40 | 60 | ||
Coordonnées de couleur / chromaticité (CIE 1931) |
X rouge | 0.59 | 0.64 | 0.69 | |
Rouge y | 0.3 | 0.35 | 0.4 | ||
X vert | 0.27 | 0.32 | 0.37 | ||
Verte y | 0.57 | 0.62 | 0.67 | ||
X bleu | 0.1 | 0.15 | 0.2 | ||
Bleu et | 0 | 0.05 | 0.1 | ||
X blanc | 0.25 | 0.30 | 0.35 | ||
Blanc y | 0.26 | 0.31 | 0.36 | ||
Luminance blanche (à LED = 100 mA) |
[cd/m2] | 700 | 800 |
- |
|
Ratio de contraste | 500 | 600 | - | ||
NTSC | % | 72 |

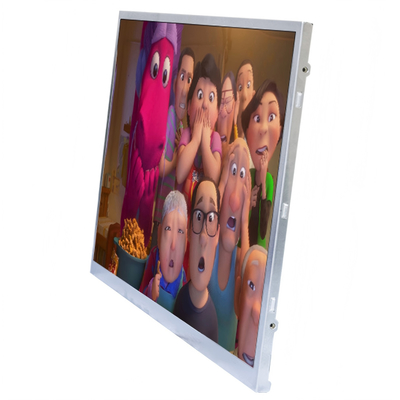

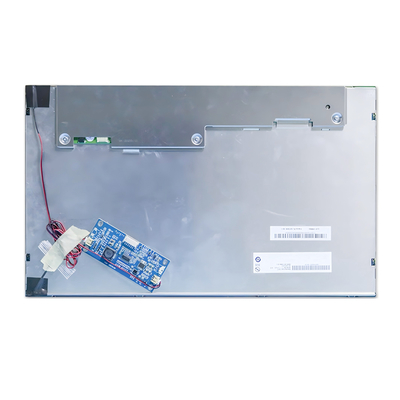

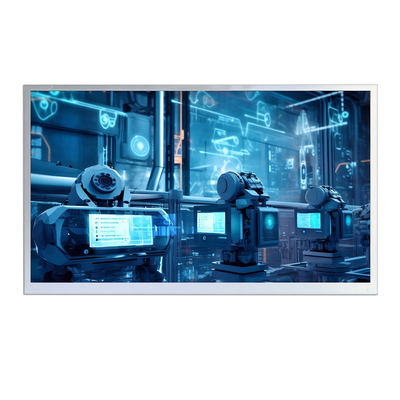

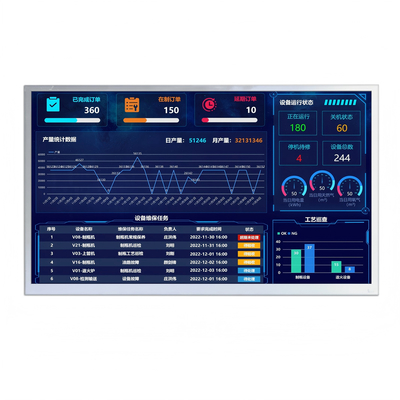

Image du produit
