Détails sur le produit:
|
| Taille d'affichage: | 4.3 pouces (480 × 272) | Luminosité de l'écran: | 1000 cd/m2 (lisible à la lumière du soleil) |
|---|---|---|---|
| Technologie de panneau: | IPS (commutation dans le plan) | Profondeur de couleur: | 16,7 millions de couleurs |
| Ratio de contraste: | 10001 (typique) | angle de vue: | 85° Toutes directions (CR≥10) |
| Technologie tactile: | Capacitif I2C (Structure G+G) | Température de fonctionnement.: | -35°C à +85°C (gamme industrielle) |
| Interface: | RGB 24 bits parallèle | Clé de pilotage: | ST7283 (Architecture sans RAM) |
| Rétroéclairage: | Lumière de bord à 16 LED (série 4 × 4) | Conformité: | RoHS/REACH, exempt d'halogène |
| Protection contre la DSE: | Le niveau de tension de l'appareil doit être supérieur ou égal à ± 5 kV. | Fonctionnalités spéciales: | Support gants/tactile humide, IP65 en option |
| Mettre en évidence: | 4Affichage LCD TFT industriel de 0,3 pouce,écran tactile capacitif d'IPS |
||
Écran LCD TFT 4,3" de qualité industrielle pour environnements difficiles
Le SFTO430HD-7338A-CT intègre un écran IPS haute luminosité avec une technologie tactile capacitive projetée (PCT), conçu pour l'automatisation industrielle allemande et les dispositifs médicaux américains. Avec une luminance de 1000 cd/m² et des angles de vision de 85°, il offre des performances lisibles en plein soleil dans :
Principales spécifications techniques
| Paramètre | Min. | Typ. | Max. | Conditions |
|---|---|---|---|---|
| Consommation d'énergie | % | 40mA | % | Blanc complet @ 2,8V |
| Temps de réponse (GtG) | % | % | 40ms | Transition Noir↔Blanc |
| Sensibilité tactile | 0,5mm | % | 2mm | Fonctionnement avec des gants |
| Résistance aux vibrations | 10Hz | % | 55Hz | Amplitude de 1,5 mm, axe XYZ |
| Durée de vie des LED (L70) | 25k heures | 40k heures | % | Ta=25°C |
Verre trempé chimiquement : dureté au crayon 6H (DIN 58196)
Collage scellé : les options de stratification AIR/OCA/OCR empêchent l'entrée d'humidité
Protection contre les chocs : emballage certifié ISTA 3A (test de chute de 60 cm)
CTP de qualité médicale : conforme à la norme EN 60601-1, contrôleur FT5446 compatible avec les gants
Zéro interférence : transmission de la lumière à 85 % avec ≤2 % de perte de signal
Optimisation du rétroéclairage : tension directe de 2,8 V (80 mA max)
Mode veille : <1μA de courant de veille pour les systèmes alimentés par batterie
| Industrie | Cas d'utilisation critiques |
|---|---|
| Machines allemandes | Panneaux de commande CNC, IHM robotiques |
| Médical américain | Moniteurs de diagnostic portables |
| Transport | Écrans de tableau de bord ferroviaires |
| Énergie | Panneaux d'état des onduleurs solaires |
▸ UE : RoHS 2011/65/UE, REACH Annexe XVII, EN 62368-1
▸ États-Unis : FCC Partie 15B
▸ Qualité : échantillonnage AQL 0,65, politique de 0 pixel mort
Dimensions mécaniques
![]()
Informations sur le produit
| Article | Spécification | Unité |
| Taille de l'écran LCD | 4 . 3 ” | pouce |
| Type de panneau | IPS |
% |
| Résolution | 480xRVB x272 | Pixel |
| Mode d'affichage | Normalement noir |
% |
| Nombre de couleurs | 16,7M |
% |
| Direction de vision | TOUT |
% |
| NTSC | 50% |
% |
| CR | - |
% |
| L | - | Couleur |
| Taille du module | 67,20(H)x105,5(V)x2,92(P) | mm |
| Zone active du panneau | 95,04X53,86 | mm |
| Pas de pixel | 0,198x0,198 | mm |
| Disposition des pixels | RVB-bande | |
| Poids | À déterminer | g |
| Circuit intégré du pilote | ST7283 |
% |
| Taille de la RAM du circuit intégré du pilote | RAM moins | bit |
| Source de lumière | 1 6 puces LED |
% |
| Interface | RVB 24 BITS |
% |
|
Température de fonctionnement |
-30~+80 | ℃ |
| Température de stockage | -35~+85 | ℃ |
Spécification CTP
| Catégorie | Paramètre | Spécification |
|
Général |
Structure | Verre de protection + Verre capteur ITO (G+G) |
| Renforcement de la lentille de protection | Renforcé chimiquement | |
| Dureté de la surface de la lentille de protection | ≥6H (Dureté au crayon) | |
| Taux de transmission de la lumière | ≥85% | |
| Température de fonctionnement | -30℃ ~ +80℃, ≤90% HR | |
| Température de stockage | -35℃ ~ +85℃, ≤90% HR | |
|
Électrique |
Interface | I2C |
| Circuit intégré tactile | FT5446 | |
| Tension d'alimentation (VDD) | 2,8V ~ 3,3V | |
| Résistance de l'hôte (SDA/SCL) | Configurable sur la carte mère | |
|
Environnemental |
Conditions de fonctionnement |
Fonctionnel dans la buée/l'eau de surface/les gants |
|
Surface Propriétés |
Encre de surface | Type clair |
| Traitement de surface | Personnalisable | |
| Lamination LCD-TP | Collage AIR, OCA et OCR en option | |
| Conformité | Normes de matériaux | Conforme RoHS et sans halogène |
Définition des broches d'interface
| N° de broche | Symbole |
Fonction |
| 1 | LEDK | Cathode du rétroéclairage |
| 2 | LED_A | Anode du rétroéclairage |
| 3 | GND | Masse |
| 4 | VCC | Alimentation analogique pour LCM (2,8 V) |
| 5-12 | R0-R7 | Bus de données |
| 13-20 | G0-G7 | Bus de données |
| 21-28 | B0-B7 | Bus de données |
| 29 | GND | Masse |
| 30 | CLK | Signal d'horloge des pixels dans l'interface RVB |
| 31 | DISP | Affichage |
| 32 | HSYNC | Signal de synchronisation horizontale dans l'interface RVB |
| 33 | VSYNC | Signal de synchronisation verticale dans l'interface RVB |
| 34 | DEN | Signal d'activation des données en mode DE de l'interface RVB |
| 35 | NC | |
| 36 | GND | Masse |
| 37 | XR | Broche du panneau tactile |
| 38 | YD | Broche du panneau tactile |
| 39 | XL | Broche du panneau tactile |
| ms | YU | Broche du panneau tactile |
Valeurs nominales maximales absolues
| Article | Symbole | Valeur | Unité | Remarque |
| Tension d'alimentation analogique | VDD | -0,3~+4,6 | V |
% |
| Plage de tension d'entrée logique | VIN | -0,3 ~VDDI+0,3 | V |
% |
| Plage de tension de sortie logique | VO | -0,3 ~VDDI+0,3 | V |
% |
Conditions de fonctionnement typiques
| Article | Symbole | Min. | Typ. | Max. | Unité |
| Tension d'alimentation | VDD | 3,0 | 3,3 | 3,6 | V |
| Tension d'alimentation NVM | VPP | 7,4 | 7,5 | 7,6 | V |
| Tension haute d'entrée | VIH | 0,7*VDD |
% |
VDD | V |
| Tension basse d'entrée | VIL |
DGND |
% |
0,3*VDD | V |
| Tension haute de sortie | VOH | VDD-0,4 |
% |
VDD | V |
| Tension basse de sortie | VOL | DGND |
% |
DGND+0,4 | V |
Caractéristiques optiques
| Article | Symbole | Condition | Min. | Typ. | Max. | Unité | ||
|
Angle de vision Gauche |
θL | CR≧10 |
80 |
- | - |
% |
Droite |
|
| θR | 80 | - | - |
% |
||||
| θT | 80 | - | - |
% |
||||
| θB | 80 | - | - |
% |
||||
|
Ton+Toff |
θ=Ф=0˚ |
- |
% |
ms |
Taux de contraste |
|||
| CR |
θ=Ф=0˚ |
- |
1000 | - |
% |
% |
||
| L | θ=Ф=0˚ | - | - |
% |
Couleur | |||
|
Chromaticité (CIE1931) Blanc |
Wx |
Normal |
θ=Ф=0˚
- |
- |
% |
|||
| 0,33 | Rouge | |||||||
|
Rx |
0,608 | Ry | ||||||
| 0323 | Vert | |||||||
|
Gx |
0,317 | Gy | ||||||
| 0,549 | Bleu | |||||||
|
Bx |
0,145 | By | ||||||
| 0,138 | Uniformité | |||||||
| UL | θ=Ф=0˚ | - |
% |
- |
% |

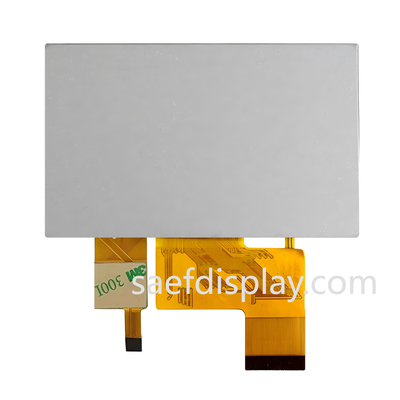

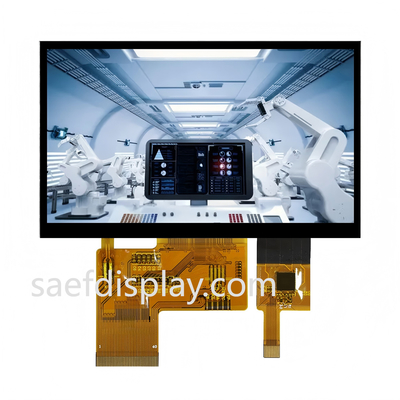

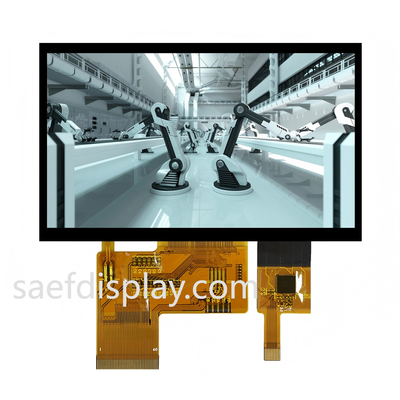

Image du produit | ||
![]()
![]()
