Détails sur le produit:
|
| Produit: | 1Affichage TFT de 77 pouces | Écran tactile: | Optioinal |
|---|---|---|---|
| Résolution: | 128x160 | Dimension en verre de couverture: | Personnalisable |
| Direction de la vue: | 12:00 | Interface: | Mpu 8 bits |
| Numéro de broche: | 20 BORNES | Connexion: | Soudure |
| Luminance extérieure: | 250 cd/m2 | Durée de vie des LED: | 40, 000 heures |
| Temps de fonctionnement.: | -20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Module LCD TFT de petite taille,Module LCD TFT de 128x160,Module de TFT LCD de 1 |
||
1Affichage LCD TFT de 77 pouces MPU 8 bits 128x160Description du produit
Le nombre d'unités d'équipement est déterminé par la norme ISO/IEC 17049.est un mode portrait de 1,77 pouceModule LCD TFT avec une résolution de 128x160 points. Il prend en charge l'interface mpu 8 bits, largement utilisée dans les appareils portables, les appareils médicaux et certains autres appareils électroniques grand public de petite taille.son module TFT LCD est intégré avec IC ILI9163V (compatible avec IC ST7735).Ce module est équipé d'un panneau de surface anti-éblouissement, direction de vue à 12 heures, inversion de l'échelle de gris à 6 heures.
Le nombre d'unités d'équipement est déterminé par la norme ISO/IEC 17049.Le module est un TFT-LCD en mode portrait et il est également disponible pour l'option d'écran tactile résistif dont la partie no.Le nombre d'étoiles est déterminé par la méthode suivante:Les températures de travail sont comprises entre -20°C et +70°C; les températures de stockage sont comprises entre -30°C et +80°C.
| Produit: | 1Affichage TFT de 77 pouces | Écran tactile: | Facultatif |
|---|---|---|---|
| Résolution: | 128x160 | Dimension du verre de couverture: | Personnalisable |
| Direction de la vue: | 12:00 | Interface: | Mpu 8 bits |
| Numéro de broche: | 20 épingles | Connexion: | Loterie |
| La luminance de surface: | 250 Cd/m2 | Durée de vie de la LED: | 40000 heures |
| Température de fonctionnement: | -20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
Affichage TFT LCD de 1,77 poucele rouage
Description du code PIN
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | LED- | Je vous en prie. | Cathode à LED |
| 2 | LED+ | Je vous en prie. | Anode à LED |
| 3 | Le GND | Je suis... | Le sol |
| 4 | VDD | Je suis... | Appareil électrique 2.8V Voltage |
| 5 | N.C. | - | Laissez ouverte |
| 6 | N.C. | - | Laissez ouverte |
| 7 | CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 8 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 9 | RS | Je suis... | Sélectionnez le signal |
| 10 | /WR | Je suis... | Écrire une épingle d'entrée de signal stroboscopique |
| 11 | /RD | Je suis... | Lire le bouton d'entrée du signal stroboscopique |
| 12 à 19 | Le nombre d'heures de travail | Résultats | Affichage des données d'entrée/sortie |
| 20 | Le GND | Je suis... | Le sol |
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques du courant continu (VDD=2,8V,Ta=25°C)
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | - | 5 | - Je ne sais pas | VDD = 2,8 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Courant de fuite d'entrée | IIL | - Une.0 | - | 1.0 | - Je ne sais pas | VIN = VDD ou VSS |

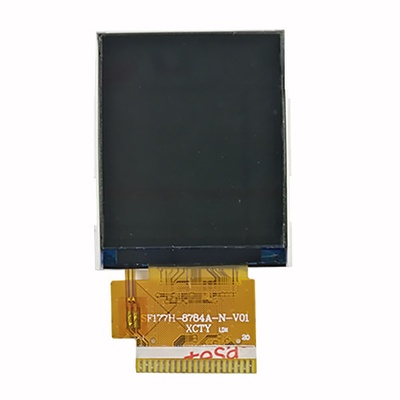

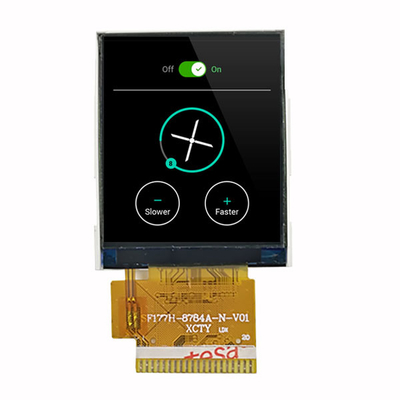

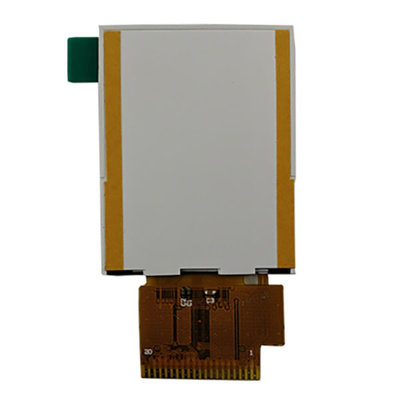

Affichage LCD TFT de 1,77 pouce Image du produit
L'usine et les installations
- Je ne sais pas.
Bienvenue à vous renseigner via ck@saef.com.cn
mot clé de recherche: tft 1,77", 1,8" tft lcd, 1,8" tft lcd, 1,8 pouces tft lcd, tft lcd 1.77L'affichage tft de 1,77 pouce, l'affichage tft de 1,77 pouce, l'affichage tft de 1,77 pouce, l'affichage tft de 1,8 pouce, l'affichage tft de 1,8 pouce, l'affichage tft LCD de 1,8 pouce
