Détails sur le produit:
|
Produit: | 1écran LCD TFT de 0,3 pouces | Écran tactile: | Sans |
---|---|---|---|
Résolution: | points 240x240 | Couverture en verre: | Personnalisable |
Direction de la vue: | IPS angle de vue libre | Interface: | Interface SPI |
Numéro de broche: | 12 bornes | Connexion: | Le raccordement |
Luminance extérieure: | 250 cd/m2 (nits) | Durée de vie des LED: | 40, 000 heures |
Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la norme Rohs & Reach |
Mettre en évidence: | affichage d'affichage à cristaux liquides de la place 240x240,Affichage d'affichage à cristaux liquides de place de 1,3 pouces |
1.3 pouces TFT LCD 240x240 points Introduction du produit
SFTO130JY-7167AN est un écran LCD TFT carré à couleur complète avec une diagonale de 1,3 pouces et une résolution de 240x240.ce qui rend très pratique pour les utilisateurs de programmer et utiliserLa taille du module du modèle SF-TO130B-8909A-N est de 21,16x29,22 mm et la taille de la zone active est de 23,4x23,4 mm;
Le contrôleur de pilote IC ST7789V est intégré au module, avec une tension logique de l'alimentation de 3,0V à 3,6V.Il peut fonctionner dans une plage de température de -20 °C à +70 °C et sa plage de température de stockage est de -30 °C à +80 °C.Le dépôt de la demande est effectué à l'adresse suivante:Le FPC peut être personnalisé et peut être équipé d'un écran tactile résistif (RTP) ou d'un écran tactile capacitif.
Caractéristique
Nom de l'article | Le contenu |
Taille de l'écran | 1.3 pouces (diagonale) |
Mode d'affichage | Normalement noir |
Résolution | Le nombre d'écart est le plus élevé possible. |
Le point de vue | 00,0975 (H) x 0,0975 ((V) mm |
Zone active | 23.4 ((H) x 23,4 (V) mm |
Taille du module | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
Arrangement des couleurs | RGB bande verticale |
Interface | 4 ligne SPI |
Le moteur IC | Les produits de la catégorie 1 |
Luminance | 250 (TYP) cd/m2 |
Direction de la vue | Tout voir |
Rétrécissement | 2 LED blanches |
Temps de fonctionnement. | -20°C à + 70°C |
Température de stockage. | -30°C à + 80°C |
Le poids | TBD |
1.3 pouces TFT LCD 240x240 points dessin du produit
Définition de la broche
Je ne veux pas. | Le symbole | Définition |
1 | Le GND | Le sol |
2 | LEDK | Cathode de rétroéclairage |
3 | LEDA | Anode de rétroéclairage |
4 | Le CCR | L'alimentation électrique pour l'analogue (2.8V-3.3V) |
5 | Le GND | Le sol |
6 | Le GND | Le sol |
7 |
D/C |
Sélectionnez la broche D/C = ¥ 1 ¥: Affichage des données. D/C = 0: données de commande. |
8 | CS |
Choisissez une broche à puce (Activer) |
9 | Le SCL | Une épingle d'horloge. |
10 | Le SDA | Entrée de données en série |
11 | Réinitialiser | Pinceau de réinitialisation LCM |
12 | Le GND | Le sol |
Caractéristiques électriques
Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
Voltage d'alimentation logique | CICVC | 1.65 | 1.8 / 2.8 | 3.3 | V |
Voltage d'alimentation analogique | Le CCR | 2.6 | 2.8 | 3.3 |
- Je ne sais pas. |
Courant d'entrée | Je sais. |
- Je ne sais pas. |
20 |
- Je ne sais pas. |
- Je ne sais pas |
Luminance |
- Je ne sais pas. |
250 |
- Je ne sais pas. |
Cd/m2 |

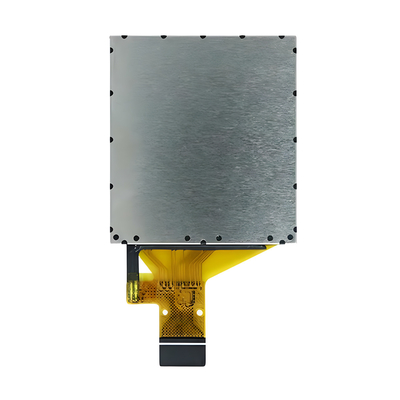

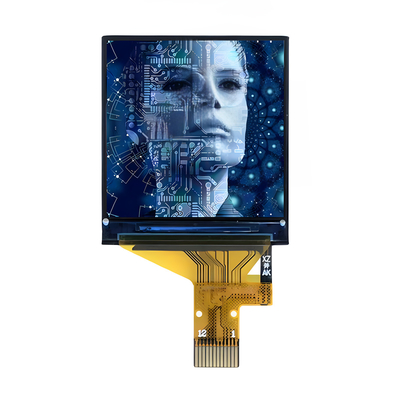

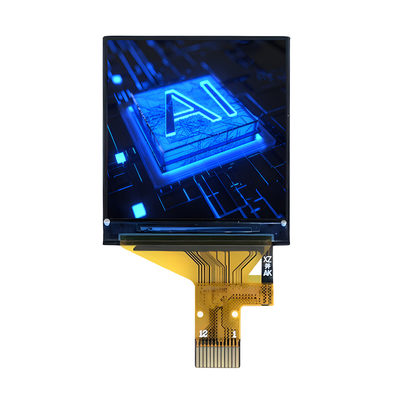

1.3 pouces TFT LCD 240x240 points Image du produit
Les installations d'usine et les certifications
Écran tactile à capacité projetée (PCAP)
La technologie tactile capacitive projetée (PCAP) offre une réponse rapide et sensible et une fiabilité professionnelle combinée.
L'écran tactile capacitif projeté par la technologie est conçu pour des applications industrielles, médicales et automobiles strictes.qui est une solution intégrée intégrée qui aide à simplifier la chaîne d'approvisionnement et l'assemblage.
Couverture en verre:
1Forme: Tailles, formes, traitements des bords, trous et découpes sur mesure
2. Couleur: Impression sur soie, Logo
3Matériau du verre: verre Gorilla, verre trempé, PMMA
4- Traitements: miroir, AG, AR, AF
Le capteur:
1Matériau du capteur: verre, film, film+film
2. FPC: conception de forme facultative
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix et ainsi de suite
4- Interface: I2C, USB, RS232
