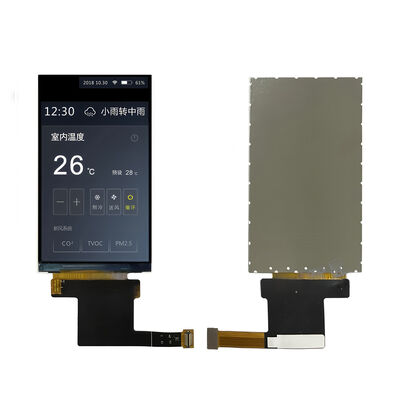

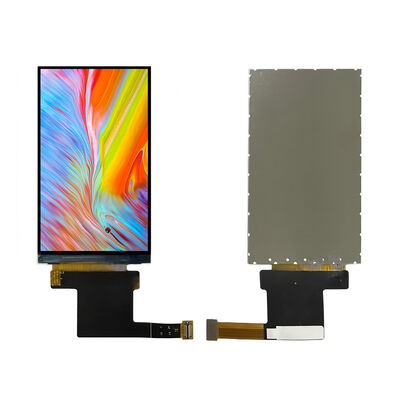

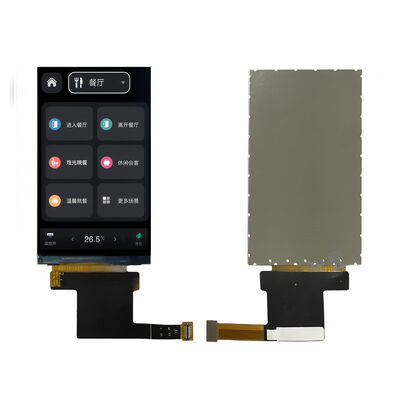

Détails sur le produit:
|
| produit: | Écran LCD TFT IPS de 3,1 pouces | résolution: | 480 × 800 pixels (302 PPP) |
|---|---|---|---|
| Direction de visualisation: | Toutes directions, 80° horizontal et vertical | Technologie tactile: | PCAT, prise en charge multi-touch |
| Interface: | MIPI DSI (2 voies de données), I²C pour Touch | Circuit intégré de pilote: | Contrôleur tactile ST7701 + CST3530 |
| Luminosité: | 450 cd/m² typique | Rapport de contraste: | 1000:1 |
| Température de fonctionnement.: | -20 ℃ à + 70 ℃ | Conformité: | RoHS, REACH, sans halogène |
| Mettre en évidence: | Écran LCD TFT IPS de 3,1 pouces,Écran LCD TFT avec écran tactile capacitif |
||
Conçu pour des applications exigeantes: précision, performance et fiabilité
Saef Technology Limited présente leLe nombre total d'équipements utilisés pour le contrôle de l'état de l'air, un module LCD TFT haute performance de 3,1 pouces conçu pour les professionnels qui exigent une clarté optique exceptionnelle, une fiabilité robuste et une intégration transparente.Cet écran IPS offre une résolution de 480 × 800 avec 302 PPI, assurant des visuels nets et vifs idéaux pour les appareils portables, les HMI industriels, les instruments médicaux et les équipements de test portables.
Principaux points techniques pour les ingénieurs de conception:
Performance optique supérieure: avec une luminance de 450 cd/m2 et un rapport de contraste de 1000:1, ce module assure la lisibilité dans des environnements à faible et à forte lumière.La technologie IPS garantit une couleur et une clarté constantes à travers les grands angles de vision (80°+).
Intégration tactile robuste: doté d'un panneau tactile capacitif projeté avec support multi-touch et d'une interface I2C, il offre une interaction fluide et réactive.Le verre de couverture est renforcé chimiquement avec une dureté ≥ 6H pour une résistance aux rayures.
Durabilité industrielle: la plage de température de fonctionnement de -20°C à +70°C et le stockage jusqu'à -30°C à +80°C le rendent adapté à des environnements difficiles.et les normes sans halogène.
Interface et alimentation flexibles: L'interface MIPI DSI réduit l'EMI et simplifie la disposition de la carte.
Pourquoi choisir Saef pour votre solution d'affichage?
Nous comprenons que chaque projet a des exigences uniques. C'est pourquoi nous offrons une semi-personnalisation gratuite sur l'intégration de panneaux tactiles, la conception FPC, le collage optique et les adaptations mécaniques.Si vous avez besoin d'un contrôleur tactile différent, des contours modifiés, ou des améliorations optiques spécifiques, notre équipe d'ingénieurs collabore avec vous pour fournir un écran qui correspond à vos spécifications exactes.
Idéal pour:
Les terminaux portables et les scanners portables
Panneaux de commande industriels et appareils IoT
Équipement de surveillance médicale
Affichage de tableau de bord automobile et infotainment
Instruments d'essai et de mesure
Appel à l'action pour les enquêtes de grande valeur:
Vous avez besoin d'une solution d'affichage sur mesure? Notre équipe d'ingénieurs est prête à soutenir votre conception. Demandez un devis personnalisé ou un échantillon d'évaluation aujourd'hui.
Spécification générale
| Caractéristiques | Détails | Unité |
| Taille d'affichage (diagonale) | 3.1 | pouces |
| Type LCD | TFT à α-Si | - |
| Mode d'affichage | IPS / Transmissive / Normalement noir | - |
| Résolution | 480RGB x 800 | - |
| Zones actives | 40.32 ((H) × 67.2 ((V) | mm |
| Définition du module | 43.48 ((H) x 74.72 ((V) x 1.72 ((T) | mm |
| Affichage des couleurs | 16.7M | - |
| Interface | MIPI | - |
| Clé de pilotage | Le code de référence est: | - |
| Zone d'observation TP | 40.72 ((H) × 67.6 ((V) | mm |
| TP Conception (assemblage) | 50.04 ((H) x 88.74 ((V) x 1.01 ((T) | mm |
| Luminance à la surface | 450 | cd/m2 |
| Afficher la direction | Tout | Meilleure image |
| Ratio de contraste | 1000:1 | |
| Gamme de couleur | 710,5% | |
| PPI | 302 | - |
| Effets des fenêtres | Normalement | - |
| Effets sur la surface de la plaque de couverture | sans AF/AG | - |
| Température de fonctionnement | - 20 ¢ 70 | oC |
| Température de stockage | - 30 ¢ 80 | oC |
| Le poids | TBD | g |
Spécification de la CTP
| Catégorie | Paramètre | Spécification |
|
Généraux |
La structure | Le verre de couverture + film de capteur ITO (G+F+F) |
| Dimension du contour | 50.04 ((H) x 88,74 ((V) x 1,01 (T) mm | |
| Renforcement des lentilles de couverture | Renforcées chimiquement | |
| Dureté de surface de la lentille de couverture | ≥ 6H (dureté du crayon) | |
| Taux de transmission de la lumière | ≥ 85% | |
| Température de fonctionnement | -20°C à +70°C, température relative ≤ 90% | |
| Température de stockage | -30°C à +80°C, température relative ≤ 90% | |
|
Électricité |
Interface | Le secteur privé |
| IC au toucher | Le numéro de série CST328 | |
| Voltage de l'alimentation électrique (VDD) | 2.8V à 3.3V | |
| Résistance de l'hôte (SDA/SCL) | Configurable sur la carte mère | |
| Point de contact | Multi-touch | |
| Environnemental | Conditions de fonctionnement | Personnalisable |
|
Surface Propriétés |
Encrée de surface | Noir |
| Traitement de surface | Le type est clair, | |
| Lamination LCD-TP | Liens de l'OCA | |
| Conformité | Normes matérielles | Conforme à la réglementation RoHS, REACH et sans halogène |
Dimensions mécaniques du contour
![]()
![]()
Définition du pin d'interface
| - Je ne sais pas. | Le symbole | Résultats de l'enquête |
| 1 | Le GND | La puissance de la terre |
| 2 | Le CLKP | Le CLKP |
| 3 | Nombre de personnes | Nombre de personnes |
| 4 | Le GND | La puissance de la terre |
| 5 | D0P | Partie de données différentielle MIPI DSI (bande de données 0 polarité positive) |
| 6 | Nom de l'entreprise | Partie de données différentielle MIPI DSI (bande de données 0 polarité négative) |
| 7 | Le GND | La puissance de la terre |
| 8 | D1P | Paire de données différentielle MIPI DSI (polarité positive de la voie de données 1). |
| 9 | D1N | Partie de données différentielle MIPI DSI (polarité négative de la voie de données 1) |
| 10 | Le GND | La puissance de la terre |
| 11 | N.C. | Ouvre |
| 12 | N.C. | Ouvre |
| 13 | Le GND | La puissance de la terre |
| 14 | N.C. | Ouvre |
| 15 | N.C. | Ouvre |
| 16 | LEDA | Anode à LED |
| 17 | LEDK | Cathode à LED |
| 18 | Le CCR | L'alimentation pour analogue, VDD = 2,4 V ~ 3,3 V. |
| 19 | CICVC | L'alimentation du système d'entrée/sortie VDDIO = 1,65 V à 3,3 V |
| 20 | N.C. | Ouvre |
| 21 | N.C. | Ouvre |
| 22 | Le GND | La puissance de la terre |
| 23 | Le GND | La puissance de la terre |
| 24 | CTP INT | Le panneau tactile interrompt la sortie. Si elle n'est pas utilisée, veuillez l'ouvrir. |
| 25 | CTP RST | Le panneau tactile est ouvert. Si vous ne l'utilisez pas, ouvrez-le. |
| 26 | CTP SDA | Données I2C du panneau tactile. Si elle n'est pas utilisée, veuillez l'ouvrir. |
| 27 | CTP SCL | L'horloge I2C du panneau tactile..Si elle n'est pas utilisée, veuillez l'ouvrir. |
| 28 | RST à moteur à grande vitesse | Ce signal faible réinitialisera l'appareil et doit être appliqué pour initialiser correctement la puce. |
| 29 | TE | Cette broche est basse lorsqu'elle n'est pas activée. Si elle n'est pas utilisée, veuillez l'ouvrir. |
| 30 | ID ((GND) | La puissance de la terre |
Notes de crédit maximales absolues
| Nom de l'article | Le symbole | Je ne sais pas. | - Je vous en prie. | Unité | |
|
Voltage d'alimentation |
Énergie électrique | VDD | - Je ne sais pas.3 | Plus de quatre.6 | V |
| Analogue | - | - | - | V | |
| - Je vous en prie | Département de l'information | -0,3 à | Plus de quatre.6 | V | |
| Voltage d'entrée | Vi | 0.3 | Je ne sais pas.3 | V | |
| Température de stockage | T stg | - 30 ans | + 80 | oC | |
| Température de fonctionnement | Je vous en prie. | - 20 ans. | + 70 | oC | |
| Humidité de stockage |
H est Sgt. |
10 | Nom de l'entreprise | Pourcentage de RH | |
| Humidité de fonctionnement | Je vous en prie. | 10 | Nom de l'entreprise | Pourcentage de RH | |
Spécification électrique
| Nom de l'article | Le symbole | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | |
|
Voltage d'alimentation |
Énergie électrique | VDD | 2.4 | 2.8 | 3.3 | V |
| Analogue | C.I.V. | 2.4 | 2.8 | 3.3 | V | |
| - Je vous en prie | Département de l'information | 1.65 | 1.8 / 2.8 | 3.3 | V | |
| Logic Faible tension d'entrée | VIL | -0.3IOVDD | - | 0.3IOVDD | V | |
| Logique Voltage d'entrée élevé | VIH | 0.7IOVDD | - | Département de l'information | V | |
| Logic Voltage de sortie bas | VOL | - | - | 0.2IOVDD | V | |
| Logic Voltage de sortie élevé | VOH | 0.8IOVDD | - | - | V | |
|
Consommation actuelle |
Affichage normal | Le groupe IVDD |
- |
20 |
- |
- Je ne sais pas |
| Mode de veille | Le groupe IVDD |
- |
30 |
- |
UA | |
| Fréquence d'images | fFR | - | 60 | - | Hz | |
