Détails sur le produit:
|
| Produit: | Écran LCD TFT de 3,5 pouces avec CTP | Taille de l'écran: | 3,5 pouces (diagonale) |
|---|---|---|---|
| Résolution: | 320 (RVB) x 480 pixels (HVGA) | Luminosité: | 300 cd/m² (typique) |
| Interface: | MCU parallèle (8/16 bits) et SPI (3/4 fils) | Écran tactile: | Capacitif projeté (PCAP), tactile à 5 points |
| IC du pilote d'affichage: | ILI9488 | IC du contrôleur tactile: | FT6336U |
| Température de fonctionnement.: | -20 ° C à + 70 ° C | Direction de visualisation: | 12 heures |
| Rapport de contraste: | 500:1 (typique) | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage de HX8369 WVGA TFT LCD,Affichage 480x800 de TFT LCD de 3,7 pouces |
||

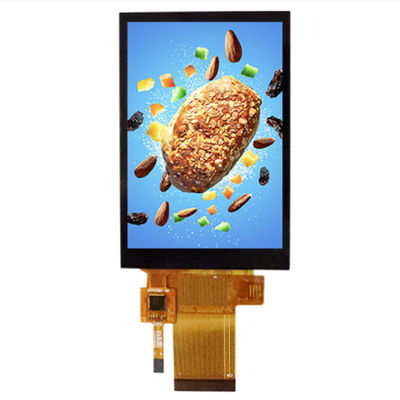

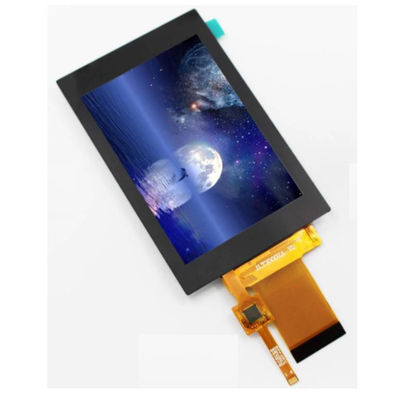

SFTO350PY-7118ACT: un module LCD TFT de 3,5 pouces riche en fonctionnalités avec le toucher PCAP intégré pour les systèmes intégrés interactifs
Saef Technology Limited présente leLe code de détection est le code SFTO350PY-7118ACT, un outil polyvalent et réactif3Module LCD TFT de 5 poucesqui combine un affichage HVGA (320x480) net avec un écran robusteÉcran tactile à capacité projetée (PCAP). Poussé par leLes États membrescontrôleur d'affichage etLes produits de basetouch IC, ce module offre une flexibilité d'interface inégaléeMCU parallèle (série 8080) et SPILa communication est conçue pour une fiabilitéplage de température industrielle (de - 20 °C à + 70 °C)Il s'agit d'une solution intégrée idéale pour les ingénieurs dans le domaine de laÉtats-Unis et Europedévelopper des HMI de nouvelle génération, des dispositifs médicaux portables, des terminaux de vente au détail intelligents et des panneaux de contrôle IoT où l'interaction tactile intuitive est essentielle.
Conçu pour résoudre les obstacles de conception spécifiques dans les applications interactives:
Flexibilité à double interface pour une compatibilité optimale des hôtes:La particularité de ce module est saInterface hôte configurableLes ingénieurs peuvent sélectionner la connexion optimale pour leur système: uneInterface MCU parallèle de 16 bitspour les interfaces graphiques utilisateur (IGU) complexes pilotées par des processeurs d'applications, ou un économiseur de brochesInterface SPIpour les microcontrôleurs plus simples (MCU) où les GPIO sont une prime. Cela élimine le besoin de changements de niveau externes ou de puces de pont, simplifiant votre mise en page BOM et PCB.
Expérience tactile haut de gamme avec une technologie PCAP fiable:Le projet intégréÉcran tactile PCAP (FT6336U)supporte les gestes multi-touch, offre une excellente clarté grâce à la fixation directe du verre et offre une interface utilisateur moderne et durable résistante aux contaminants de surface.Le FPC tactile séparé avec interface I2C dédiée(CTP_SDA/SCL)et la broche d'interruption simplifie l'intégration du logiciel et permet une détection tactile à faible puissance.
Performance optique supérieure pour la lisibilité:Avec un équilibreluminosité de 300 nitset500Ratio de contraste:1, l'écran assure une visibilité claire dans la plupart des environnements d'éclairage intérieurs et contrôlés.Direction de vue à 12 heuresest optimisé pour l'orientation de montage verticale la plus courante dans les appareils portatifs et les appareils montés sur panneau.
Conception robuste pour des cas d'utilisation exigeants:Le module est conçu pour durer, en subissant une série complète deessais de fiabilité environnementaleLe système de rétroéclairage LED est conçu pour une durée de vie typique de40, 000 heures, assurant des performances à long terme dans les applications commerciales et industrielles.
L'architecture de puissance simplifiée:Pins d'alimentation séparés pour la logique numérique(IOVCC: 1,8 V)et affichage analogique(VCC: 2,8 V)permettre un séquençage et une gestion précis de la puissance, ce qui contribue à l'optimisation et à la stabilité globales de la puissance du système.
Idéal pour créer des interfaces utilisateur attrayantes dans:
Interfaces homme-machine industrielles (IHM):Pour les panneaux de commande, les interfaces des équipements d'usine et les stations d'essai nécessitant un écran tactile réactif et compatible avec les gants (avec mode gants épais) et une rétroaction claire de l'affichage.
Dispositifs médicaux et diagnostiques portables:Convient pour les moniteurs portables, les terminaux d'entrée de données du patient et les scanners portables où une surface en verre lisse et nettoyable et un toucher fiable sont essentiels.
Automatisation de la maison et des bâtiments:Parfait pour les commandes de thermostat avancées, les panneaux de sécurité et les interfaces d'appareils exigeant une expérience utilisateur intuitive et moderne.
Détail et hôtellerie:Pour les systèmes de point de vente (POS), les kiosques en libre-service et les terminaux de commande où la vitesse et l'engagement des utilisateurs sont essentiels.
Saef Technology: votre partenaire pour des solutions interactives sur mesure
Au-delà des configurations standard:Bien que ce modèle soit livré avec PCAP intégré, nous comprenons que les projets ont des besoins uniques.une technologie tactile différente (résistive/RTP), une version non tactile, une longueur FPC personnalisée ou un connecteur spécifique?Nous offrons des services de personnalisation complets avec de faibles MOQ pour adapter cette plateforme éprouvée de 3,5 pouces à vos exigences mécaniques, électriques et fonctionnelles exactes.
Renforcer votre processus de développement:Nous fournissons un support complet de conception: tables détaillées d'affectation de broches, diagrammes de synchronisation d'interface, lignes directrices de séquence d'allumage et code d'initialisation pour l'affichage et le contrôleur tactile.Cela réduit le risque d'intégration et accélère le temps de mise sur le marché.
Qualité et conformité pour le déploiement mondial:Fabriqué sous unePour les produits de base:2015système de gestion de la qualité certifié, le module est conçuRoHS et REACH de l'UELa directive sur l'environnement prévoit que les produitsMarchés européens et nord-américains, simplifiant votre processus de certification.
Assurance technique et prochaines étapes pour les ingénieurs
Construit sur une base de fiabilité:Chaque module est soumis àInspection de l'AQL conformément à la norme MIL-STD-105E, assurant une qualité et des performances constantes pour la production en série.
Conçu pour une intégration en toute confiance:Nous fournissons les dessins mécaniques précis (2D/3D) et les spécifications électriques nécessaires pour un ajustement parfait dans la conception de votre produit.
Demandez une évaluation technique:Nous vous invitonsingénieurs en systèmes embarqués, chefs de produit et spécialistes des achatspour évaluer le SFTO350PY-7118ACT.Contactez notre équipe de vente technique pour demander des échantillons, discuter de vos besoins spécifiques en matière d'application ou explorer des options de personnalisation pour votre prochain projet.Faites équipe avec Saef pour tirer parti d'une solution d'affichage qui combine des fonctionnalités avancées, une fiabilité éprouvée et la flexibilité de s'adapter parfaitement à votre vision.
Je suis désolée.
Dimensions mécaniques
![]()
Définition de l'interface PIN
| Le numéro de code. | Le symbole | Fonction |
| 1 | Le modèle XL | Touchez la ligne gauche. |
| 2 | Les États membres | Touchez le circuit supérieur. |
| 3 | XR | Touchez la ligne de fin droite. |
| 4 | YD | Touchez la ligne inférieure |
| 5 | Le GND | Le sol |
| 6 | CICVC | Appareil électrique 1,8 V |
| 7 | Le CCR | Appareil électrique 2,8 V |
| 8 | Marque FM | Signal de synchronisation des images |
| 9 | CS | La puce sélectionne la broche d'entrée (faible activité) |
| 10 | RS | Affichage parallèle des données et de la broche de sélection des commandes |
| 11 | Le numéro de série de l'appareil | Activation d'écriture dans l'interface parallèle MCU 8080 / broche SCL en tant qu'horloge série |
| 12 | RD | Lire activé dans l'interface parallèle 8080 MCU. |
| 13 | SPI_SDA | épingle bidirectionnelle d'entrée/sortie de données en série |
| 14 | Le code de l'équipe | Sortie de données en série |
| 15 | Réinitialiser | Entrée de réinitialisation externe. |
| 16 | Le GND | Le sol |
| 17 à 32 | Le nombre d'étoiles | Bus de données parallèle d'interface MCU. |
| 33 | LEDA | Lumière arrière LED ((Anode) |
| 34 à 36 | LEDK | Lumière arrière à LED (cathode) |
| 37 | Le GND | Le sol |
| 38 | Résultats de l'enquête | Sélectionnez le mode interface |
| 39 | Résultats de l'enquête | Sélectionnez le mode interface |
| 40 | Résultats | Sélectionnez le mode interface |
Caractéristiques du courant continu
| Nom de l'article | Le symbole | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité |
| Voltage d'alimentation analogique | VDD | 2.4 | 2.8 | 3.3 | V |
| Voltage d'alimentation numérique | VDDI | 1.65 | 1.8 | 3.3 | |
| Voltage du signal d'entrée | VIH | 0.7VDDI | - | VDDI | V |
| VIL | Le GND | - | 0.3VDDI | V |
Caractéristiques du rétroéclairage LED
| Nom de l'article | Le symbole | Je vous en prie. | Le type | Je suis désolé. | Unité |
| Courant LED | Il | - | 90 | 120 | - Je ne sais pas |
| Voltage de la LED | VL | - | 2.8 | 3.2 | V |
| Durée de vie en fonctionnement des LED | Il est temps | 30000 | 40000 | - | Une heure |
Caractéristiques optiques
| Nom de l'article | Le symbole | Condition | Je vous en prie. | Le type | Je suis désolé. | Unité | |
| luminance blanche (centre) | Je vous en prie |
Θ=0 Normalement Vue Angle L'indicateur d'alimentation doit être étalonné. |
- Je ne sais pas. | 300 | - Je ne sais pas. | cd/m2 | |
| Temps de réponse | Tr+Tf | - Je ne sais pas. | 20 | 40 | ms | ||
| Ratio de contraste | Résultats | - Je ne sais pas. | 500 | - Je ne sais pas. | - Je ne sais pas. | ||
|
Couleur Chromatisme(CIE1931) |
Blanc | Le | 0.292 | 0.307 | 0.322 | ||
| Je suis désolé. | 0.312 | 0.327 | 0.342 | ||||
|
Angle de vue |
Je vous en prie. |
L |
CR ≥ 10 |
- Je ne sais pas. | 70 | - Je ne sais pas. | |
| ΘR | - Je ne sais pas. | 70 | - Je ne sais pas. | ||||
|
Ver |
- Je vous en prie. | - Je ne sais pas. | 60 | - Je ne sais pas. | |||
| ΘD | - Je ne sais pas. | 60 | - Je ne sais pas. | ||||
| Uniformité de la luminosité | Moyenne | Θ = 0 | 80 | 90 | - Je ne sais pas. | % | |
| Gamme de couleur | NTSC | Θ = 0 | 57 | 60 | - Je ne sais pas. | % | |
| Direction de vue optimale | 12 heures du matin | ||||||
