Détails sur le produit:
|
| Produit: | Affichage LCD TFT de 3,5 pouces | Résolution: | 320x480 points |
|---|---|---|---|
| Clé de pilotage: | ILI9488 ou équivalent | Écran tactile: | avec le toucher résistif en option |
| Dimension en verre de couverture: | Personnalisable | Direction de la vue: | À 12 heures. |
| Le contour de Dim.: | 55.26 ((W) x 84.69 ((L) x 2.1 ((T) mm | Zones actives: | 48.96 x 73,44 mm |
| Interface: | MCU 16 bits (personnalisable) | Connexion: | Soudage (peut être personnalisé) |
| Numéro de broche: | 44 broches (peut être personnalisé) | Luminance extérieure: | 200 cd/m2 (nits) |
| Voltage d'alimentation: | 3,2 V | Type de rétroéclairage: | LED blanche |
| Vie de LED: | 40 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | affichage de 16Bits TFT LCD,Affichage de TFT LCD de portrait,Contre-jour TFT 320x480 de LED |
||
Affichage LCD TFT 3,5 pouces 320x480 portrait TN Type ILI9488 MCU 16 bits 3,2 V rétroéclairage LED blanc
3.5" TFT 320x480, TFT LCD 3,5 pouces Décrit
Le module LCD TFT SF-TC350H-9934A-N est un affichage couleur complet en mode portrait HVGA de taille diagonale de 3,5 pouces 320x480, SF-TC350H-9934A-N ont une autre version qui est avec écran tactile résistif,Le numéro de modèle est SF-TC350H-9934A-T., et il peut être conçu avec PCAP dont le numéro de pièce est SF-TC350H-9934A-CT. Ce module prend en charge l'interface MCU 16 bits. Le modèle SF-TC350H-9934A-N a une dimension de module de 55,26 ((W) x 84.69 ((L) x 2.1 T) mm et une surface active de 48,96 x 73,44 mm.
Le SF-TC350H-9496G-T est intégré au contrôleur ILI9488 sur le module, et sa tension d'alimentation logique varie de 2,6 V à 3,4 V. La valeur typique est de 3,2 V.
Si vous souhaitez l'utiliser en mode portrait ou régler la luminosité, veuillez nous contacter pour plus de support technique.la luminosité de surface peut être atteinte à 1000 cd/m2 (nits)Le modèle a été largement utiliséd dans les systèmes embarqués, l'automatisation, le GPS, les équipements médicaux, les dispositifs industriels, les équipements de sécurité qui nécessitent un affichage TFT d'une image de haute qualité et colorée.
| Produit: | Affichage LCD TFT de 3,5 pouces | Résolution: | 320x480 points |
|---|---|---|---|
| Le pilote IC: | ILI9488 ou équivalent | Écran tactile: | Avec contact résistif en option |
| Dimension du verre de couverture: | Personnalisable | Direction de la vue: | À 12 heures. |
| Le contour de Dim.: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) mm | Zone active: | 480,96 x 73,44 mm |
| Interface: | MCU 16 bits (personnalisable) | Connexion: |
Loterie (peut être personnalisé) |
| Numéro de broche: | 44 broches (peut être personnalisé) | La luminance de surface: | 200 Cd/m2 (nits) |
| Voltage d'alimentation: | 3.2 V | Type de rétroéclairage: | LED blanche |
| Durée de vie de la LED: | 40000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
Définition de la broche
Pin 1, LED A, anode à LED.
Pin2, LED6K, cathode à LED.
Pin 3, LED5K, cathode à LED.
Pin4, LED4K, cathode LED. Vous avez une idée?
Pin 5, LED3K, cathode LED. Vous avez une idée?
Pin6, LED2K, cathode LED. Je suis désolé.
Pin 7, LED1K, cathode LED. Je vous en prie.
Pin 8, GND, au sol.
Pin 9, LED7K (NC), ouvert.
Pin 10, VCI, alimentation électrique 2.8V tension.
Pin 11, IOVCC, alimentation électrique 2.8V/1.8V.
Pin12, /CS, pin d'entrée pour le signal de sélection de puce.
Pin13, /WR, écrivez à l'entrée du signal stroboscopique.
Pin14, RS, sélectionnez le signal.
Pin15, RD, lisez le signal stroboscopique à l'entrée.
Pin16, /RESET, signal d'entrée LCM réinitialiser.
Pin 17, NC, ouvert.
Pin18, NC, ouvert.
Les données sont affichées sur le tableau de bord.
Pin 35, IM0/NC, ouvert.
Pin36, IM1/NC, ouverte.
Pin37, FMARK, épingle de sortie à effet de déchirure pour synchroniser MCU à l'écriture de cadre, activée par commande S / W.
Pin38, LED8K (NC), mise à jour.
Pin 39, GND, au sol
Pin40, XL ((NC), ouvert.
Pin41, YD(NC), mise à jour.
Pin42, XR (NC), ouvert.
Pin43, YU(NC), ouvert.
Pin44, GND, au sol
3.5" TFT 320x480, TFT LCD 3,5 pouces dessin

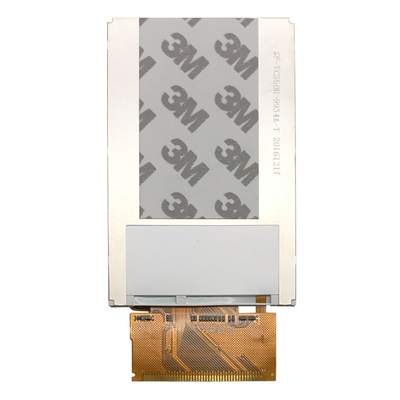

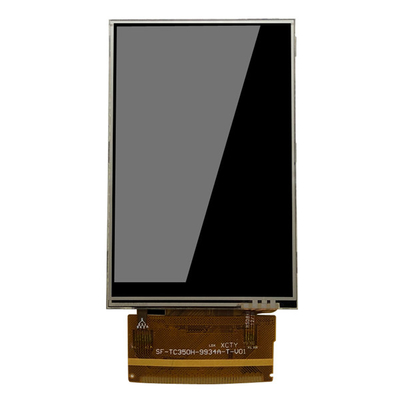

3.5" TFT 320x480, TFT LCD 3,5 pouces Image du produit
Les installations d'usine et les certificats
mot clé de recherche: tft 3,5 ", 3,5 " tft lcd, 3,5 " tft lcd, 3,5 pouces tft lcd, tft lcd 3.5Les écrans TFT de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces.,Écran LCD de 3,5 pouces, HVGA TFT, HVGA de 3,5 pouces, 320x480 de 3,5 pouces, ILI9488 TFT.
