Détails sur le produit:
|
| produit: | 5" contact de TFT LCD de pouce | Résolution: | points 720x1280 |
|---|---|---|---|
| Conducteur IC: | ILI9881C ou équivalent | Écran tactile: | avec l'écran tactile de capacité (facultatif) |
| Dimension en verre de couverture: | Personnalisable | Direction de visionnement: | Libre (80/80/80/80) |
| Décrivez faible.: | 66,10 (W) X 120,40 (L) X 2,16 (T) millimètre | Secteur actif: | 62,10 x 110,40 millimètres |
| Interface: | MIPI (personnalisable) | Connexion: | Type de connecteur de FPC |
| Numéro de borne: | 25 bornes (personnalisables) | Luminance extérieure: | 300 cd/m2 (lentes) |
| Tension d'alimentation: | 2,8 V (TYPE valeur) | Type de contre-jour: | LED blanche |
| Vie de LED: | 40 000 heures | Conformité: | PORTÉE et RoHS conformes |
| Mettre en évidence: | Pouce TFT LCD de MIPI 5,5 pouces TFT LCD 720x1280,PCT TFT LCD 5 pouces |
||
Contact 5" de TFT LCD angle de visualisation TFT d'IPS de portrait de pouce HD 720x1280 plein avec l'interface de MIPI avec le module d'affichage à cristaux liquides de PCT
5,0" TFT 720x1280, TFT LCD description de 5,0 pouces
Le module de SF-TC500I-8725B-N TFT LCD est un 5" affichage polychrome de taille de pouce d'angle de visualisation libre diagonal du mode hauteur HD 720x1280 IPS. SF-TC500I-8725B-N a une autre version qui est écran tactile capacitif, numéro de type est SF-TC500I-8725B-CT. Il est facultatif pour être avec ou sans PCAP. Ce module soutient l'interface de MIPI. Le modèle de SF-TC500I-8725B-N a la dimension de module de 66,10 (W) X 120,40 (L) X 2,16 (T) millimètre et taille de secteur actif de 62,10 x 110,40 millimètres.
SF-TC500I-8725B-N est intégré avec le contrôleur d'ILI9881C sur le module, et ses gammes de tension de fonctionnement de 2.6V à la valeur 3.3V typique est 2.8V.
La luminance extérieure est 300 cd/m2 (lentes). Si vous voudriez l'employer comme en largeur ou ajuster la luminance, entrez en contact svp avec nous pour plus de support technique. Le modèle a été largement répandu dans la domotique, appareil de maison, systèmes inclus, GPS, matériel médical, dispositif industriel, l'équipement de sécurité qui exige l'affichage de TFT dans l'image de haute qualité et colorée.
| Produit : | 5" contact de TFT LCD de pouce | Résolution : | points 720x1280 |
|---|---|---|---|
| Conducteur IC : | ILI9881C ou équivalent | Écran tactile : | sans contact, PCAP facultatif |
| Dimension en verre de couverture : | Personnalisable | Direction de visionnement : | Libre (80/80/80/80) |
| Décrivez faible. : | 66,10 (W) X 120,40 (L) X 2,16 (T) millimètre | Secteur actif : | 62,10 x 110,40 nanomètre |
| Interface : | MIPI (personnalisable) | Connexion : | Type de connecteur de FPC |
| Pin Number : | 25 bornes (personnalisables) | Luminance extérieure : | 300 Cd/m2 (lentes) |
| Tension d'alimentation : | 2,8 V (TYPE valeur) | Type de contre-jour : | LED blanche |
| Vie de LED : | 40 000 heures | Conformité : | PORTÉE et RoHS conformes |
Pin Definition
Pin1, LED A, Anode de LED
Pin2, LED K, Cathode de LED
Pin3, VCC, Alimentation d'énergie 2.8V
Pin4, IOVCC, Tension de l'alimentation d'énergie 1.8V/2.8V
Pin5, la terre, Au sol de puissance
Pin6, CLKP, Signaux d'horloge de DSI-CLK+
Pin7, CLKN, Signaux d'horloge de DSI-CLK-
Pin8, la terre, Au sol de puissance
Pin9, D0N, Signaux de données de DSI-D0-
Pin10, D0P, Signaux de données de DSI-D0+
Pin11, la terre, puissance a rectifié
Pin12, D1N, signaux de données de DSI-D1-
Pin13, D1P, signaux de données de DSI-D1+
Pin14, la terre, puissance a rectifié
Pin15, D2N, signaux de données de DSI-D2-
Pin16, D2P, signaux de données de DSI-D2+
Pin17, la terre, puissance a rectifié
Pin18, D3N, signaux de données de DSI-D2-
Pin19, D3P, signaux de données de DSI-D2+
Pin20, la terre, puissance a rectifié
Pin21, TE, alimentation d'énergie 2.8V
Pin22, LCD_ID, LCD_ID
Pin23, REMISE, goupille choisie de registre
Pin24, la terre, puissance a rectifié
Pin25, la terre, puissance a rectifié
5,0" TFT 720x1280, TFT LCD dessin de 5,0 pouces

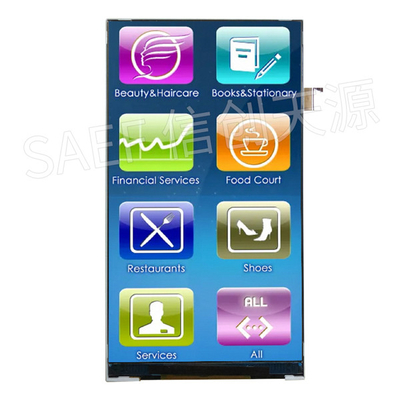

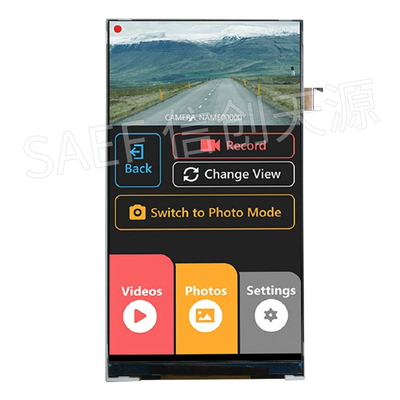

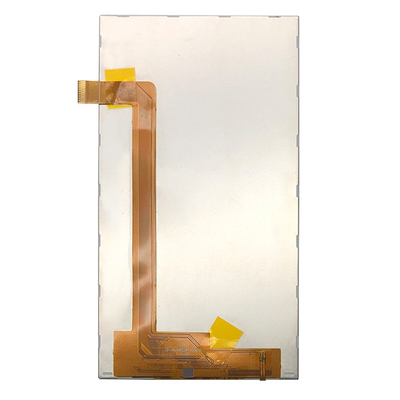

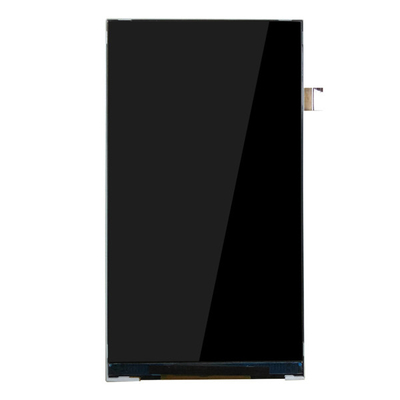

5,0" TFT 720x1280, TFT LCD image de produit de 5,0 pouces
