Affichage d'encre électronique 1,54 pouces, EPD 1,54 pouces
SAEF Technology SFEPD154H-7003A01 est un affichage électrophorétique à matrice active ((AM EPD), avec une interface et une conception de système de référence.et possède des capacités d'affichage complètes de 2 bitsLe module est un affichage électrophorétique à conduite TFT, avec des circuits intégrés comprenant le tampon de la porte, le tampon de la source, l'interface MCU, la logique de contrôle du temps, l'oscillateur, le DC-DC, la SRAM, le LUT, le VCOM.Le module peut être utilisé dans des appareils électroniques portables, comme le système d'étiquette électronique (ESL).
Caractéristiques
◆ Affichage de 152×152 pixels
◆ Réflectivité du blanc supérieure à 30%
◆ Le rapport de contraste est supérieur à 10:1
◆ Vue ultra large
◆ Consommation d'énergie extrêmement faible
◆ Mode purement réfléchissant
◆ Affichage bi-stable
◆ Mode de sommeil profond à courant ultra bas
◆ Sur la mémoire vive de l'écran
◆ Forme d'onde stockée dans l'OTP sur puce
◆ Interface périphérique en série disponible
◆ L'oscillateur intégré à la puce
◆ Contrôle du booster et du régulateur sur puce pour la génération de tension de conduite VCOM, Porte et Source
◆ Interface principale du signal I 2C pour lire le capteur de température externe
| Point d'information générale |
Le contenu |
| Taille de l'écran |
1.54 pouces |
| Mode d'affichage |
EPD de matrice active |
| Résolution d'affichage |
Le nombre de pixels est le nombre de pixels. |
| Zones actives |
27.512 (H) × 27.512 (V) mm |
| La hauteur des pixels |
0.181 ((H) × 0,181 ((V) |
| La configuration des pixels |
Rectangle |
| Dimension de contour |
31.80 (H) × 37.32 ((V × 1.14 ((D)) mm |
| Le poids |
2.7 g |
| Voltage d'alimentation logique |
3.0V typique |
| Température de fonctionnement |
0°C à +35°C |
| Température de stockage |
-25°C à +60°C |
| Interface |
MCU |
| Conformité |
Conforme à la réglementation REACH et RoHS |
Application du projet
Système électronique d'étiquetage des étagères
Définition de la broche
Pin1, NC Ne pas connecter avec d'autres broches NC
Pin2, GDR / O / N-Channel MOSFET contrôle du moteur de la porte
Pin3, RESE / I / Entrée du capteur de courant pour la boucle de commande
Pin4, NC Ne pas connecter avec d'autres broches NC
Pin5, VDHR / C / Positive Voltage de conduite de la source 1
Pin6, TSCL / O / I2C Interface avec le capteur de température numérique
Pin7, TSDA / I/O / I2C Interface avec le capteur de température numérique
Pin8, pin de sélection de l'interface BS/I/Bus
Pin9, BUSYN / O / BUSY état de sortie de broche
Pin 10, RSTN / I / Réset de la signalisation d'entrée.
Pin11, D/C/I/Données/Pin de commande
Pin12, CSB / I / Chip sélectionnez le pin d'entrée
Le code de l'émetteur est le code de l'émetteur.
Le code de référence est le code de référence de l'autorité compétente.
Pin15, VDD / P / alimentation pour les broches logiques d'interface
Pin16, VDD / P / alimentation de la puce
Pin 17, VSS / P / Terre
La connexion entre le VDDD et le VSS doit être assurée par un condensateur.
Pin19, VPP / P / alimentation pour la programmation OTP
Pin20, VSH / C / Positif La tension de conduite de la source est de 2
La tension d'entraînement de la porte positive
La tension d'entraînement de la source est négative
Pin23, VGL / C / Voltage de conduite de la porte négative
La tension d'entraînement de l'appareil doit être supérieure ou égale à la tension d'entraînement de la machine.
I = épingle d'entrée, O = épingle de sortie, I/O = épingle bidirectionnelle (entrée/sortie), P = épingle d'alimentation, C = épingle du condensateur

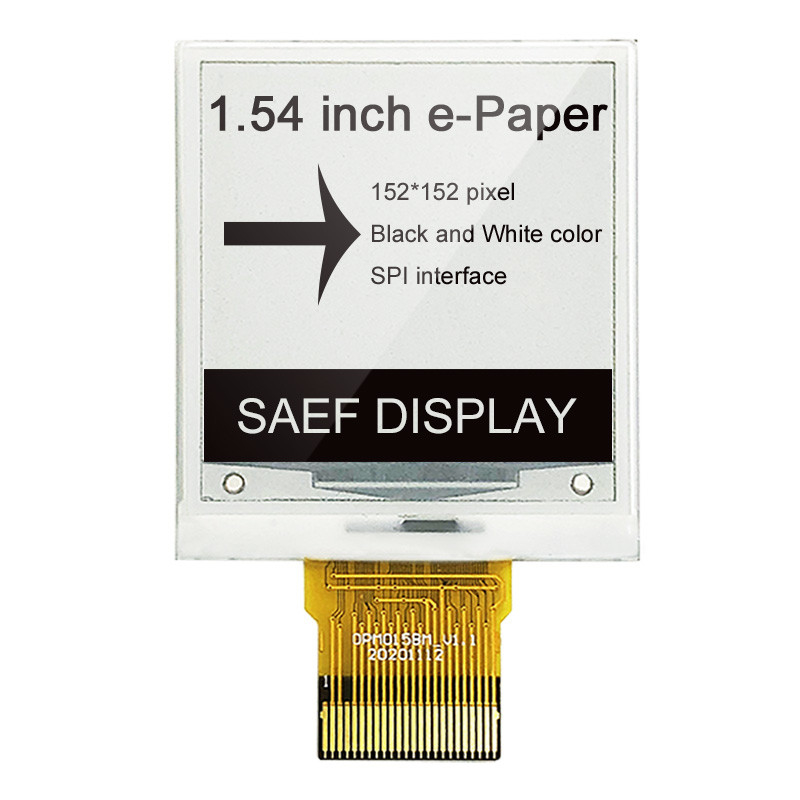

E-encre affichage 1,54 pouces, EPD 1,54 pouces dessin du produit

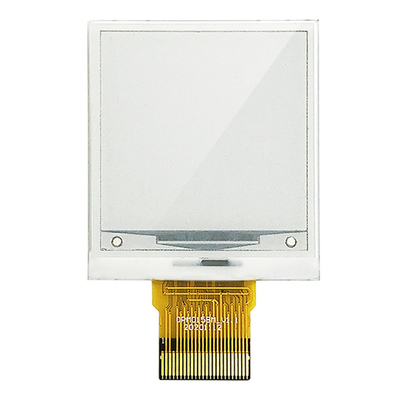

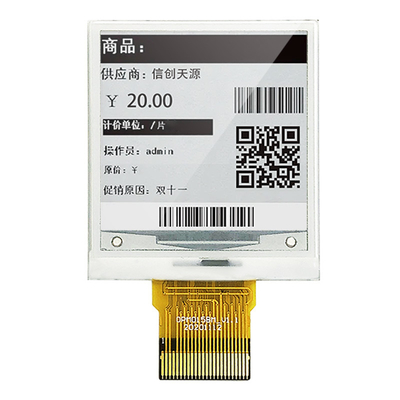

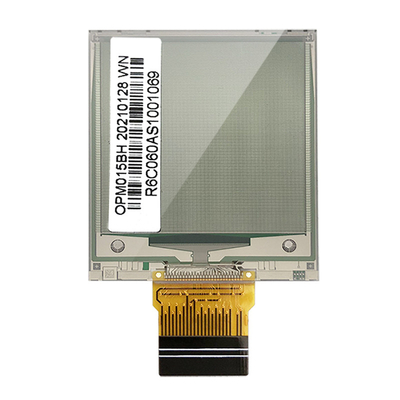

Affichage d'encre électronique de 1,54 pouces, EPD de 1,54 pouces Image du produit
