Détails sur le produit:
|
| Produit: | Affichage ESL 2.66 | Mode d'affichage: | Affichage électrophorétique matrice active (AM EPD) |
|---|---|---|---|
| Couleur: | Noir et blanc | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 36.3*71.8*1.14 mm | Zones actives: | 30.704*60,08 mm |
| température de fonctionnement: | 0°C à +50°C | Température de stockage.: | -25°C à +60°C |
| Numéro de broche: | 24 épingles | Interface: | SPI |
| Mettre en évidence: | Affichage de l'EEL de prix à payer,affichage de l'EEL du point 152x296,Affichage électronique de label d'étagère de 2 |
||
Affichage ESL 2,66 pouces, E-encre affichage 2,66 pouces
SAEF Technology SFEPD266H-7005A01 est un écran électrophorétique à matrice active (AM EPD), avec une interface et un système de référence.Le module est un écran électrophorétique à entraînement TFT, avec des circuits intégrés comprenant le tampon de la porte, le tampon de la source, l'interface MCU, la logique de contrôle du temps, l'oscillateur, DC-DC, SRAM, LUT, VCOM. Le module peut être utilisé dans des appareils électroniques portables,comme le système d'étiquette électronique sur étagère (ESL).
Caractéristiques
¢ Affichage de 152×296 pixels
Réflectance du blanc supérieure à 30%
Le rapport de contraste est supérieur à 8:1
Consommation d'énergie extrêmement faible
Le mode purement réfléchissant
- Affichage bi-stable
Les modes paysage et portrait
Mode de sommeil profond à ultra-faible courant
La RAM sur le disque
La forme d'onde stockée dans l'OTP sur puce
L'interface périphérique en série est disponible
¢ Oscillateur sur puce
- contrôle du booster et du régulateur sur puce pour générer la tension de conduite VCOM, Gate et Source
Interface principale du signal I 2C pour lire le capteur de température extémale
| Point d'information générale | Le contenu |
| Taille de l'écran | 2.66 pouces |
| Mode d'affichage | EPD de matrice active |
| Résolution d'affichage | Le nombre total de pixels est de: |
| Zones actives | 30.704 (H) ×60.088 (V) mm |
| La hauteur des pixels | 0.203 ((H) × 0,203 ((V) |
| La configuration des pixels | Rectangle |
| Dimension de contour | 36.3 ((H) × 71,8 ((V) × 1,14 ((D) mm |
| Le poids | 4.1 g |
| Voltage d'alimentation logique | 3.0V typique |
| Température de fonctionnement | 0°C à +50°C |
| Température de stockage | -25°C à +60°C |
| Interface | SPI |
| Conformité | Conforme à la réglementation REACH et RoHS |
Application du projet
Système électronique d'étiquetage des étagères
Définition de la broche
Pin1, NC Ne pas connecter avec d'autres broches NC
Pin2, GDR / O / N-Channel MOSFET contrôle du moteur de la porte
Pin3, RESE / I / Entrée du capteur de courant pour la boucle de commande
Pin4, NC Ne pas connecter avec d'autres broches NC
Pin5, VDHR / C / Voltage du pilote source positif pour la source
Pin6, TSCL / O / I2C Interface avec le capteur de température numérique
Pin7, TSDA / I/O / I2C Interface avec le capteur de température numérique
Pin8, pin de sélection de l'interface BS/I/Bus (REMARQUE 5-4)
Pin9, BUSYN / O / Pine de sortie d'état occupé (NOTE 5-3)
Pin 10, RSTN / I / Réset de la signalisation d'entrée.
Pin11, D/C/I/Données/Pin de commande et de commande (NOTE 5-2)
Pin12, CSB / I / Chip sélectionnez la broche d'entrée (NOTE 5-1)
Le code de l'émetteur est le code de l'émetteur.
Le code de référence est le code de référence de l'autorité compétente.
Pin15, VDDIO / P / alimentation pour les broches logiques d'interface. Il doit être connecté à VDD
Pin16, VDD / P / alimentation de la puce
Pin17, GND / P / Terrain
La connexion entre le VDDD et le VSS doit être assurée par un condensateur.
Pin19, VPP / P / alimentation pour la programmation OTP
Pin20, VSH / C / Positif La tension de conduite de la source est de 2
La tension d'entraînement de la porte positive
La tension d'entraînement de la source est négative
Pin23, VGL / C / Voltage de conduite de la porte négative
La tension d'entraînement de l'appareil doit être supérieure ou égale à la tension d'entraînement de la machine.
I = épingle d'entrée, O = épingle de sortie, I/O = épingle bidirectionnelle (entrée/sortie), P = épingle d'alimentation, C = épingle du condensateur
Note 5-1: Cette broche est l'entrée de sélection de la puce qui se connecte à la MCU.
Note 5-2: Cette broche est une broche de commande/données qui se connecte au MCU en mode SPI à 4 fils.les données au SDA seront interprétées comme une commande.
Note 5-3: Cette broche est la broche de sortie d'état occupé.La puce mettrait Busy pin High lorsque - la sortie d'affichage de forme d'onde - la programmation avec OTP - la communication avec le capteur de température numérique
Note 5-4: épingle de sélection de l'interface de bus
Interface MCU de l'état BS
Interface périphérique série L à 4 lignes (SPI)
Interface périphérique série H3 ((SPI) - 9 bits SP
Affichage ESL de 2,66 pouces, affichage E-encre de 2,66 pouces

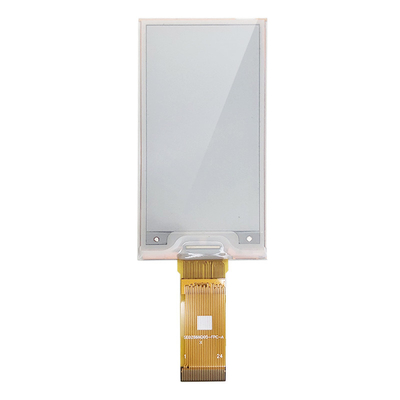

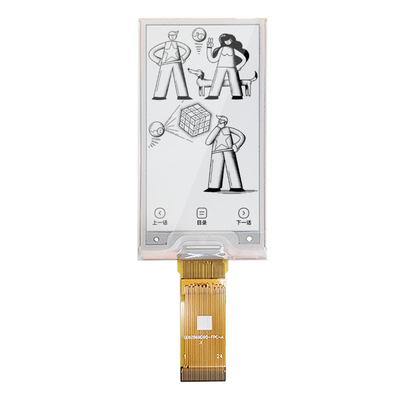

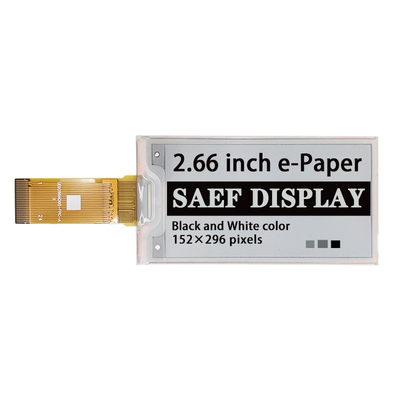

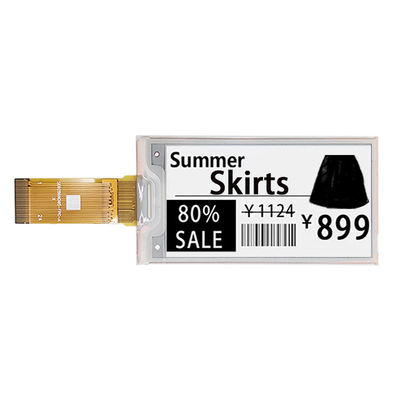

Affichage ESL de 2,66 pouces, affichage E-encre de 2,66 pouces Image du produit
Nom de l'entreprise:
1La puissance typique est mesurée par la transition suivante de l'horizontale à l'horizontale à l'échelle verticale (figure 6-2).
2La puissance de sommeil profond est la puissance consommée lorsque le contrôleur de panneau est en mode sommeil profond.
3.Les caractéristiques électriques/optiques énumérées ne sont garanties que dans le cadre du contrôleur et de la forme d'onde fournis par SAEF.
