Détails sur le produit:
|
| Produit: | Pour les appareils électroniques | Résolution: | Résolution 122x250 points |
|---|---|---|---|
| Mode d'affichage: | Affichage électrophorétique matrice active (AM EPD) | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | Zones actives: | 23.705 ((H) x48.55 ((V) mm |
| température de fonctionnement: | 0°C à +50°C | Température de stockage.: | -25°C à +60°C |
| Numéro de broche: | 24 épingles | Interface: | SPI |
| Mettre en évidence: | 122x250 Dots Electronic Paper Display,Affichage de papier électronique de 2,13 pouces |
||
3 couleurs EPD 2,13 pouces écran,2.13" E-encre ESL Description de l'affichage
SAEF Technology SFEPD213BWR-7018A01 est un panneau TFT à matrice active, écran papier électronique (EPD).Le panneau a une résolution si élevée (131dpi) qu'il peut facilement afficher des motifs finsEn raison de sa nature bi-stable, le panneau EPD nécessite très peu de puissance pour se mettre à jour et n'a pas besoin de puissance pour maintenir une image.
Caractéristiques
1. a-Si TFT matrice active Affichage électronique sur papier (EPD)
2. Trois couleurs sont prises en charge: Blanc, Noir, Rouge
3Résolution: 250 x 122
4. Consommation d'énergie extrêmement faible
5. Super grand angle de vue - près de 180°
6Extra mince et léger
7. Interface SPI
8. Conforme à la RoHS
| Point d'information générale | Le contenu |
| Taille de l'écran |
2.13 pouces |
| Mode d'affichage | EPD de matrice active |
| Résolution d'affichage | Le nombre de pixels est indiqué dans le tableau 1 ci-après. |
| Zones actives | 23.705 ((H) x48.55 ((V) mm |
| La hauteur des pixels | 0.194.3 x 0.194.2 ((131 dpi) |
| FPL (laminé du plan avant) | Le spectre rouge 2.0 |
| Dimension de contour | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm |
| Le poids | 4.1 g |
| Voltage d'alimentation logique | 3.0V typique |
| Température de fonctionnement | 0°C à +50°C |
| Température de stockage | -25°C à +60°C |
| Interface | SPI |
| Conformité | Conforme à la réglementation REACH et RoHS |
Application du projet
Système électronique d'étiquetage des étagères
Définition de la broche
Pin1, NC pas connecté
Pin2, GDR / O / Power MOSFET Contrôle du pilote, cette broche est le contrôle du moteur de la porte N-Channel MOSFET.
Pin3, RESE / I / Booster Control Input, cette broche est l'entrée de détection du courant pour la boucle de contrôle.
Pin4, NC Ne pas connecter avec d'autres broches NC
Pin5, VDHR / C / condensateur. Cette broche est la tension de conduite de la porte positive et la broche d'alimentation pour VSH2 Un condensateur stabilisant doit être connecté entre VSH2 et GND.
Pin6, TSCL / O / I2C Interface avec le capteur de température numérique
Pin7, TSDA / I/O / I2C Interface avec le capteur de température numérique
Pin8, BS/I/VSS, Cette épingle définit l'interface du panneau.
Pin9, BUSYN/O/Device Busy Signal, Cette broche est la broche de sortie de l'état occupé. Lorsque l'état occupé est élevé, le fonctionnement de la puce ne doit pas être interrompu et la commande ne doit pas être envoyée.
Pin 10, RSTN / I / Réset du système, cette broche est l'entrée du signal de réinitialisation.
Pin11, D/C/I / Cette broche est pour le contrôle des données/commandes
Pin12, CSB / I / Cette épingle est la puce sélectionnée.
Pin13, SCL/I/entrée d'horloge de communication en série.
Pin14, SDA / I / Entrée/sortie de données de communication en série.
Pin15, VDDIO/P/alimentation pour les broches logiques d'interface d'entrée/sortie. Il doit être connecté à VCI.
Pin16, VCI / P / alimentation pour la puce
Pin17, GND / P / Terrain
Pin18, VDDD / C / Sortie du régulateur interne Un condensateur doit être connecté entre VDD et GND.
Pin19, VPP / P / alimentation pour la programmation OTP
Pin20, VSH / C / Cette broche est la tension de conduite de la source positive. Un condensateur stabilisant doit être connecté entre VSH et GND.
Pin21, le condensateur de stabilisation VGH / C / A doit être connecté entre VGH et GND.
Pin22, VSL / C / Cette broche est la tension de conduite de la source négative et la broche d'alimentation pour VCOM. Un condensateur de stabilisation doit être connecté entre VSL et GND.
Pin23, le condensateur de stabilisation VGL/C/A doit être connecté entre VGL et GND.
Pin24, VCOM / C / Cette broche est la tension de conduite VCOM Un condensateur stabilisant doit être connecté entre VCOM et GND.
3 couleurs EPD 2,13 pouces écran,2Affichage ESL à encre électronique de 13 poucesLe dessin

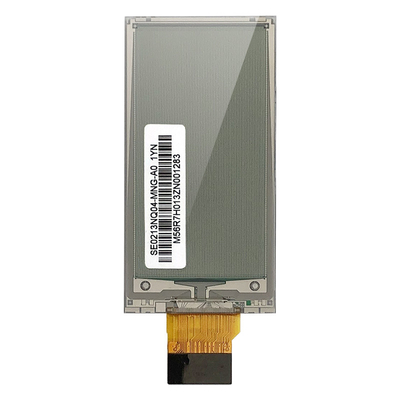

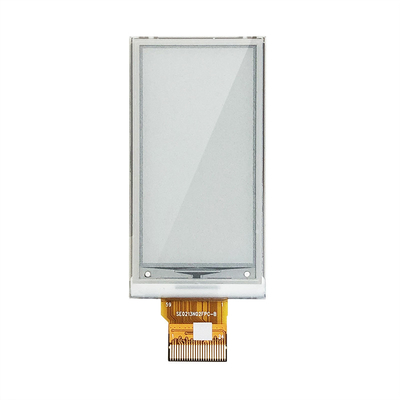

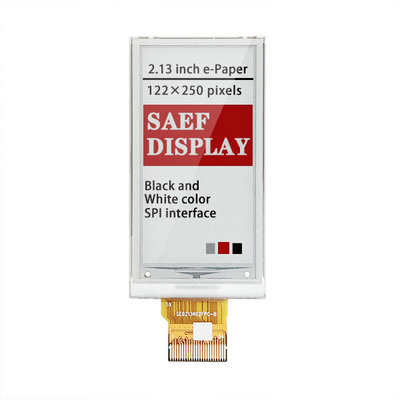

3 couleurs EPD 2,13 pouces écran,2Affichage ESL à encre électronique de 13 poucesImage du produit
