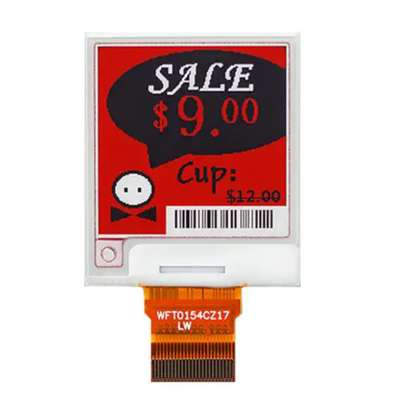

Module de papier électronique Affichage numérique 1,54" 3 couleurs EPD 24 broches ESL E-Ink 200*200 points Interface SPI Optique Tous les angles de vision

E-encre 1,54 pouces 200*200 points interface SPI, 1,54" 3 couleurs EPD 24 broches ESL module de papier électronique affichage numérique

Affichage d'encre électronique 1,54 pouces, EPD 1,54 pouces

SAEF Technology SFEPD154B-7099A-BWR est un affichage électrophorétique à matrice active ((AM EPD), avec une interface et une conception de système de référence.et possède des capacités d'affichage complètes de 2 bitsLe module est un affichage électrophorétique à conduite TFT, avec des circuits intégrés comprenant le tampon de la porte, le tampon de la source, l'interface SPI, la logique de contrôle du temps, l'oscillateur, le DC-DC, la SRAM, le LUT, le VCOM.Le module peut être utilisé dans des appareils électroniques portables, comme le système d'étiquette électronique (ESL).

Caractéristiques

1 matrice active TFT a-Si Affichage électronique sur papier (EPD)
2 Résolution: 200 x 200
3 Consommation d'énergie extrêmement faible
4 Super grand angle de vue - près de 180°
5 Extra mince et léger
6 Interface SPI
7 Conforme à la réglementation RoHS

Température de fonctionnement

La température de fonctionnement est de -0 à 50 °C, la température de stockage est de -20 à 60 °C. 90 % RH Max. (Ta 40 oC), où Ta est la température ambiante.

La température de l'ampoule humide doit être de 39 oC Max. (Ta > 40 oC). Aucune condensation et aucun gel dans les valeurs absolues de l'environnement.

La température de la surface d'affichage du panneau doit être de 0 oC min. et de 50 oC max. Le temps de rafraîchissement dépend de la température de fonctionnement.
Le matériau de l'encre électronique est sensible à l'humidité et aux UV. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updating. Alors que les écrans sont classés pour fonctionner selon les spécifications pour la période de garantie dans l'environnement de fonctionnement absolu spécifié, mieux est l'état de stockage,plus les écrans E Ink fonctionnerontComme pour d'autres composants sensibles à l'humidité et aux UV, nous recommandons que nos écrans soient stockés dans des environnements à température et humidité contrôlées, et chaque fois que possible,dans les conditions de stockage optimales définies ci-dessus, loin de la lumière du soleil, pour optimiser leurs performances.


Précautions
(1) Le panneau/module EPD est fabriqué à partir de matériaux fragiles tels que le verre et le plastique et peut se casser ou se fissurer en cas de chute.Ne pas appliquer de force telle que la flexion ou la torsion au panneau EPD.
(2) Il est recommandé d'assembler ou d'installer les panneaux EPD dans une zone de travail propre.
(3) Ne pas exercer de pression sur le panneau EPD afin d'éviter de l'endommager.
(4) Ne connectez ni ne déconnectez le connecteur d'interface pendant que le panneau EPD est en fonctionnement.
(5) S'il vous plaît soutenir la lunette avec votre doigt tout en connectant le câble d'interface tel que le FPC.
(6) Ne pas empiler les panneaux/modules EPD.
(7) N' appuyez pas sur le FPC sur le bord du verre ou ne tirez pas le FPC vers le haut / vers le bas à 90°.
(8) Ne touchez pas au connecteur de plomb FPC.
(9) Ne touchez pas la zone de liaison du CI, car cela peut rayer le plomb TFT ou endommager la fonction du CI.
(10) Portez une sangle de poignet (connexion au sol) lors de la manipulation et de l'assemblage.Les dispositifs semi-conducteurs sont inclus dans le panneau/module EPD et doivent être manipulés avec précaution pour éviter toute décharge électrostatique (ESD).. (Un ventilateur ionique peut être nécessaire pour réduire le risque d'ESD lors de l'assemblage.)
(11) Conserver le panneau/ module EPD dans l'environnement spécifié et dans les boîtes d'emballage d'origine lors du stockage afin d'éviter les rayures et de conserver les performances d'origine.
(12) Ne pas démonter ou remonter le panneau EPD.
Veuillez ne pas appuyer fortement pour le nettoyage, car la surface du film de protection est très molle et sans revêtement dur.Ce comportement ferait une bosse ou une rayure sur la feuille de protection.
(14) Veuillez faire attention à l'humidité pour éviter qu'elle pénètre dans le panneau EPD, ce qui peut causer des dommages pendant le fonctionnement.
(15) Il s'agit d'un produit fonctionnant à basse température. Veuillez noter la différence de température pour ne pas faire de gel ou de rosée sur la surface du panneau EPD.L'humidité peut pénétrer dans le panneau EPD en raison du gel ou de la rosée à la surface du panneau EPD., et cause des dommages au panneau EPD.
(16) Si le panneau/module EPD n'est pas actualisé toutes les 24 heures, un phénomène connu sous le nom de "Ghosting" ou "Image Sticking" peut se produire.Il est recommandé au client de rafraîchir l' étiquette ESL / EPD toutes les 24 heures en cas d' utilisation.Il est recommandé que le client expédie ou stocke l' ESL / EPD Tag avec une image complètement blanche pour éviter ce problème
(17) Les températures élevées, l'humidité élevée, la lumière du soleil ou la lumière fluorescente peuvent altérer les performances du panneau EPD.la lumière du soleil, ou fluorescent pendant de longues périodes.
(18) L'encre de l'étiquette utilisée pour marquer le numéro d'identification du panneau est facilement effacée par le solvant.
(19) L'EPD est emballé sous vide.
(20) Avant d'être approuvés par le BOE et le client, les produits et les spécifications des produits peuvent être modifiés sans préavis.Confirmez que vous avez reçu les dernières normes ou spécifications avant la conception finale, achat ou utilisation.
(21) La BOE s'efforce de garantir la qualité et la fiabilité de ses produits. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, tels que l'aérospatiale, l'aéronautique, l'énergie nucléaire, le contrôle de la combustion, les transports, la circulation, les équipements de sécurité ou les équipements médicaux de soutien à la vie.
(22) Concevez votre application de manière à ce que le produit soit utilisé dans les plages garanties par la SAEF, notamment pour la valeur nominale maximale, la plage de tension d'alimentation de fonctionnement, les caractéristiques de rayonnement thermique,conditions d'installation et autres caractéristiquesLe SAEF n'est pas responsable des défaillances ou des dommages lorsqu'il est utilisé au-delà des plages garanties.examiner les taux de défaillance ou les modes de défaillance normalement prévisibles dans les dispositifs à semi-conducteurs et utiliser des mesures systémiques telles que les coffres-forts de défaillance, de sorte que l'équipement incorporant le produit SAEF ne cause pas de blessures corporelles, d'incendie ou d'autres dommages consécutifs dus à l'utilisation du produit SAEF.
(23) Ce produit n'est pas conçu pour résister aux radiations

L'écran d'encre électronique a des scénarios d'application riches, et l'extrémité B / C est à deux roues motrices

En tant que nouvelle technologie d'affichage, le papier électronique élargit les scénarios d'application des terminaux dans le domaine de l'affichage à écran plat.Le papier électronique est essentiellement une sorte de technologie d'affichage à écran plat, également connu sous le nom d'écran d'encre électronique, qui peut imiter la perception visuelle de l'impression et de l'écriture sur papier.et peut maintenir l'affichage même lorsque la puissance est coupée, et les caractéristiques principales sont une faible consommation d'énergie et une santé visuelle, ce qui peut être qualifié de nouvelle technologie d'affichage "petite mais belle".

Les caractéristiques des produits à écran d'encre électronique sont remarquables et les scénarios d'application en aval se développent rapidement.Les caractéristiques des produits liés au papier électronique sont axées sur la substitution du papier et la faible consommation d'énergie1) Les produits C-end utilisent des lecteurs de livres électroniques comme noyau,s'étendant aux ordinateurs portables et aux écrans d'ordinateur, des bracelets de montre et d'autres produits portables, une maison intelligente et d'autres domaines d'application; 2) Le B-end est le domaine de développement et d'application clé du marché actuel,et le produit prend le marché de détail IoT à faible consommation comme scénario d'application principal, et s'étend aux domaines de la vente au détail intelligente, de la logistique intelligente, des transports intelligents, de l'industrie intelligente, des soins de santé intelligents et de l'éducation intelligente.

La technologie d'électrophorèse par microencapsulation occupe la position dominante de l'écran d'encre électronique.dont la technologie d'électrophorèse par microcapsule est le schéma principalLa conception du produit est constituée d'un substrat TFT et de deux couches d'électrodes, entreposées entre particules noires chargées positivement et particules blanches chargées négativement.Cette technologie utilise le principe de l'attraction positive et négative, en appliquant des électrodes pour contrôler l'affichage des pixels en noir ou en blanc,et vous pouvez également régler la taille de la tension pour contrôler la position des particules noires ou blanches de la zone d'affichage supérieure à afficher gris.

Le marché des écrans d'encre électronique est entré dans une période de croissance rapide, motivé par la demande d'applications terminales.la taille totale du marché mondial des écrans d'encre électronique était de 3 USD.1 milliard en 2021 et devrait atteindre 20,34 milliards de dollars en 2026, avec un taux de croissance annuel composé de 45,62% de 2021 à 2026E. En termes d'applications d'utilisation finale,L'électronique grand public a représenté la plus grande part de marché en 2021Combiné avec les statistiques et prévisions du renseignement Mordor,le taux de croissance des autres marchés d'utilisation finale sera le plus élevé de tous les segments d'utilisation finale au cours de la période de prévision;, avec un TCAC de 52,20% de 2021 à 2026E.

La concentration en amont de l'industrie des écrans d'encre électronique est élevée, les caractéristiques des grappes industrielles dans le domaine du milieu de gamme deviennent de plus en plus importantes,et les marques de terminaux en aval ont tendance à être diversifiéesLes fabricants de diaphragme en amont sont dominés par la société taïwanaise Yuantai Technology, avec sa technologie de pointe, et d'autres fournisseurs incluent Guangzhou Aoyi Electronics,qui présente généralement un schéma d'oligopoleLes fabricants de modules de milieu de gamme ont formé des regroupements industriels dont Yuantai Technology, BOE, Qingyue Optoelectronics, Yashi Optoelectronics, etc.représentant plus de 90% de la part de marché mondiale des modules électroniques en papierLes fabricants de terminaux en aval comprennent des fabricants d'électronique grand public comme Zhangyue Technology,Les fournisseurs de solutions ESL tels que Hanshow Technology, et avec l'ajout continu de marques de logiciels d'application comme iFLYTEK, les types de fabricants ont tendance à se diversifier.

La valeur du module d'affichage des écrans à encre électronique représente une part importante, et les champs intermédiaires et en amont constituent les maillons de la chaîne industrielle.Prenons comme exemple les lecteurs de livres électroniques Kindle, les modules d'affichage représentent plus de 40% du coût matériel de l'ensemble de la machine, suivis des modules de communication représentant environ 20%;processeurs et puces connexes représentant environ 20%, ainsi que des pièces structurelles, des PCB et d'autres pièces de matériel représentant environ 10% de la part restante.Nous croyons que les niveaux intermédiaire et supérieur de la chaîne industrielle sont le cœur du paysage concurrentiel, et la situation où la commercialisation à grande échelle des produits en papier électronique est limitée par le prix élevé persistant des produits individuels sera progressivement brisée.Nous recommandons de se concentrer sur les opportunités d'investissement au milieu et au haut de la chaîne de valeur.

Application du projet

Système électronique d'étiquette d'étagère, lecteurs de papier électronique, ordinateurs portables, téléphones portables, ordinateurs, écrans, produits portables,

1.54 pouces E-encre Affichage 200 * 200 points de résolution, AM EPD, Ultra faible consommation d'énergie interface SPI

E-encre affichage 1,54 pouces, EPD 1,54 pouces dessin du produit

1.54 pouces E-encre Affichage 200 * 200 points de résolution, AM EPD, Ultra faible consommation d'énergie interface SPI

Affichage d'encre électronique de 1,54 pouces, EPD de 1,54 pouces Image du produit
