Détails sur le produit:
|
| Mots clés: | TFT de 7 pouces | Écran tactile: | CTP ((Écran tactile capacitif) |
|---|---|---|---|
| Résolution: | points 1024x600 | Dimension en verre de couverture: | Peut être personnalisé |
| Interface de la MLC: | LVDS | Luminance extérieure: | 300 cd/m2 |
| Vie de LED: | 40 000 heures | Goupilles: | 20 BORNES |
| Direction de la vue: | Tous les angles de vue ((85/85/85/85) | Interface CTP: | I2C |
| Temps de fonctionnement.: | – 20℃ à +70℃ | Conformité: | PORTÉE et RoHS conformes |
| Mettre en évidence: | L'écran LCD TFT de 1024x600,affichage à cristaux liquides de tft de 7 pouces,Écran tactile TFT LCD PCAP |
||

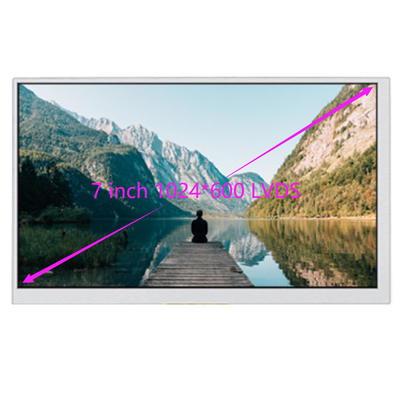

7 pouces 1024x600 LCD TFT LVDS avec CTP, écran tactile PCAP 7 pouces IPS Introduction du produit
Détails rapides sur le produit:
1Taille de l'écran LCD: 7 ′′ TFT
2Résolution: 1024x600
3Vue de l' angle: libre
4- Dimension du contour: 165x100x5,7 mm
5. Type d'interface LCM: LVDS
6. Type d'interface CTP: I2C
7Température: -20°C à +70°C au sommet; Tst -30°C à +80°C
8. Panneau tactile: écran tactile capacitif ((CTP)
SAEF Technology ZDX070BIV1-B3 est un écran LCD TFT à angle de vue complet de type IPS de 7 pouces avec une résolution de 1024x600 pixels.
Ce module LCD est doté d'un contour de 165x100x5,7 mm et d'une taille AA de 154,2144 ((H) ×85,92 ((V) mm. Ce LCD TFT de 7 pouces est équipé d'un écran tactile PCAP (Capacitive Touch Screen).L'interface ZDX070BIV1-B3 est avec l'interface LVDSL'interface CTP est I2C. ZDX070BIV1-B3 est doté d'une luminosité de surface de 300cd/m2 (nits), ce module d'affichage LCD peut fonctionner à des températures allant de 20°C à +70°C.

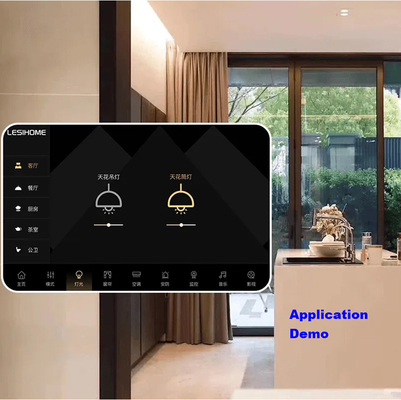

Ce module LCD TFT 7 ′′ est largement utilisé dans les équipements de mesure, les appareils médicaux, l'automatisation domestique, le système de sécurité d'accès, les étiquettes de prix des supermarchés et les appareils ménagers, les appareils GPS, etc.
| Les mots clés: | TFT de 7 pouces | Écran tactile: | CTP ((Écran tactile capacitif) |
|---|---|---|---|
| Résolution: | 1024x600 points | Dimension du verre de couverture: | Peut être personnalisé |
| L'interface du LCM: | LVDS | La luminance de surface: | 300 Cd/m2 |
| Durée de vie de la LED: | 40000 heures | Les épingles: | 20 épingles |
| Direction de la vue: | Tout angle de vue (85/85/85/85) | Interface CTP: | Le secteur privé |
| Température de fonctionnement: | ¥20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
7 pouces 1024x600 LVDS TFT LCD avec CTP, écran tactile PCAP 7 pouces IPS
Écran tactile 7 pouces 1024x600 LVDS TFT LCD avec CTP, écran tactile PCAP 7 pouces IPS
Les installations et les certificats
Qu'est-ce que le LVDS
LVDS (Low Voltage Differential Signaling): Il s'agit d'une interface technologique de signalisation différentielle basse tension. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
Ces dernières années, avec le développement rapide de l'industrie électronique, les équipements d'affichage intelligents ont également réalisé des réalisations brillantes, et l'affichage haute définition a été favorisé par les consommateurs.Actuellement, les interfaces de protocole d'affichage haute définition comprennent RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One, etc.
La norme de niveau LVDS utilise une paire (deux) de lignes de signal différentiel pour transmettre des données.
En entraînant une alimentation en courant stable de 3,5 mA, les données peuvent être transmises à grande vitesse avec un signal différentiel d'amplitude très faible de 350 mV à l'extrémité de 100Ω.La vitesse de transmission des données est limitée à un maximum de 655 Mbit/s dans le cadre du cahier des chargesMais ce n'est pas la limite. Grâce au traitement unique de chaque fabricant de semi-conducteurs, il est possible d'atteindre une vitesse de transmission à haute vitesse d'environ 3 Gbit/s.
Les deux signaux différentiels, le signal d'électrode positive (A+) et le signal d'électrode négative (B−), sont centrés sur une tension commune (Voc) de 1,2 V,et les deux signaux oscillent avec une différence de potentiel de 350 mVEnsuite, le différentiel de l'oscilloscope est mesuré avec une sonde, et une forme d'onde de signal comme la figure 2 est obtenue.En mesurant avec une sonde différentielleMais une telle forme d'onde de signal n'existe pas physiquement.
La structure de base de l'émetteur et du récepteur de LVDS est illustrée sur la figure ci-dessous.et est entraîné par une source de courant constant, c'est-à-dire alimenté par le courant (par opposition aux niveaux alimentés par la tension tels que TTL et CMOS).
Parmi eux, le transistor à effet de champ dans le pilote (pas nécessairement le transistor à effet de champ, car la spécification technique du LVDS se concentre principalement sur lel'interconnexion et la terminaison de ligne de l'interface VVDS, et il n'existe pas d'exigences claires pour le processus de production, le milieu de transmission et la tension d'alimentation, c'est-à-dire qu'il peut être réalisé par CMOS, GaAs ou d'autres procédés,et le chat noir et le chat blanc qui peut attraper des souris sont de bons chats) pour former un circuit de commutation de pont completUtilisé pour contrôler la direction du débit du courant de la source de courant constant de 3,5 mA,une résistance de terminaison de 100 ohms est connectée en parallèle entre les bornes inversantes et inversantes du récepteur, de sorte que le courant peut générer une tension à travers la résistance, et puis les niveaux élevés et bas sont formés par le jugement du récepteur.
Lorsque Q2 et Q3 sont allumés et que Q1 et Q4 sont coupés, le courant source de courant constant circule vers le récepteur par Q3,et descend à travers la résistance de terminaison 100 ohm et retourne ensuite à l'extrémité de conduite, et enfin passe par Q2 à la terre (GND), le courant de 3,5 mA produit une chute de tension de 350 mV sur la résistance de 100 ohms, à ce moment,la tension au terminal d'inversion est supérieure à la tension au terminal d'inversion, et la sortie est un haut niveau "H".
mot clé de recherche: tft 7", 7 tft lcd, 7" tft lcd, LVDS 7 pouces tft lcd, tft lcd 7, 7 tft affichage LVDS, 7" tft affichage, 7 pouces tft affichage, tft affichage 7 pouces LVDS, tft affichage 7", 7 pouces tft affichage lcd,TFT tactile de 7 pouces, écran LCD tactile TFT de 7 pouces, TFT de 7 pouces avec CTP, TFT tactile CTP de 7 pouces, écran LCD tactile TFT de 7 pouces.
