Détails sur le produit:
|
| Produit: | 3Écran LCD TFT de 0,5 pouce | Écran tactile: | avec ou sans panneau tactile résistif |
|---|---|---|---|
| Contact capacitif: | Vitrage de couverture standard et personnalisé en option | Résolution: | 320x480 points |
| Direction de la vue: | 12:00 | Interface: | MCU |
| Numéro de broche: | 32 broches | Connexion: | Couplings (personnalisables) |
| Luminance extérieure: | 200cd/m2 (nits) | Vie de LED: | 40 000 heures |
| Conformité: | Conforme à la réglementation REACH et RoHS | Certification: | ISO9001:2015 & ISO14001:2015 |
| Mettre en évidence: | 3Affichage LCD TFT de 0,5 pouce,Affichage LCD TFT HVGA |
||
3Affichage LCD TFT de type portrait de 0,5 pouce avec pilote d'interface MCU ILITEK ILI9488 320x480 HVGADescription de l'écran
Saef Tech SF-TC350H-8942A-N est un module LCD TFT de 3,5 pouces en diagonale avec une résolution HVGA de 320 x 480 pixels.
Détails rapides sur le produit:
1Taille de l'écran LCD: 3,5 TFT
2Résolution: 320x480
3Vue de l' angle de vue: 12 h
4- Dimension du contour: 55,26*84,69*2,1 mm
5Le code du conducteur: ILI9488
6Type d'interface: MCU
7. Panneau tactile: avec ou sans panneau tactile résistif en option
8Température: -20°C à +70°C au sommet; Tst -30°C à +80°C
Caractéristiques du produit:
1. SF-TC350H-8942A-N est un module LCD TFT est une taille diagonale de 3,5 pouces, 320xRGBx480, écran LCD TFT en couleur.
2Ce module prend en charge l'interface MCU. Le modèle SF-TC350H-8942A-N a une dimension de module de 55,26*84,69 mm et une surface active de 48,96 x 73,44 mm;
3. SF-TC350H-8942A-N est intégré au contrôleur ILI9488 sur le module, et sa tension d'alimentation logique varie de 2,6 V à 3,3 V.
4Il peut fonctionner à des températures allant de -20°C à +70°C; ses températures de stockage varient de -30°C à +80°C.
5. SF-TC350H-8942A-N est un module LCD en mode portrait, avec une luminosité de 200 cd/m2. Si vous souhaitez l'utiliser en mode paysage ou augmenter la luminosité, veuillez nous contacter pour plus de support technique.
6. Ce module LCD TFT de 3,5 pouces fonctionne bien pour les appareils GPS, les terminaux POS, les lecteurs de billets, les scanners, les appareils ménagers, les téléphones de conférence, les analyseurs, les appareils ménagers, les appareils ménagers, les systèmes de sécurité, etc.
| Produit: | 3Écran LCD TFT de 0,5 pouce | Écran tactile: | Avec ou sans panneau tactile résistif |
|---|---|---|---|
| Touche de capacité: | Le verre de couverture standard et personnalisé est facultatif | Résolution: | 320x480 points |
| Direction de la vue: | 12:00 | Interface: | MCU |
| Numéro de broche: | 32 épingles | Connexion: | Couplings (personnalisables) |
| La luminance de surface: | 200cd/m2 (nits) | Durée de vie de la LED: | 40000 heures |
| Conformité: | Conforme à la réglementation REACH et RoHS | Certification de l'appareil | La valeur de l'échantillon doit être égale ou supérieure à:2015 |

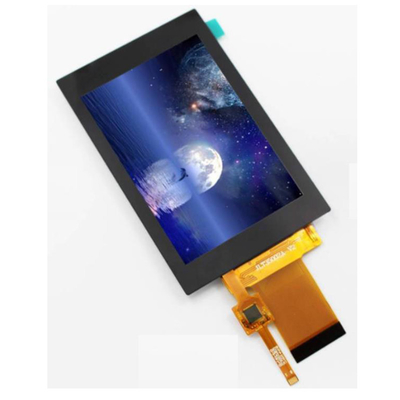

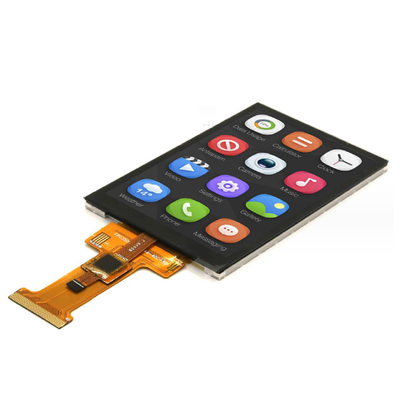

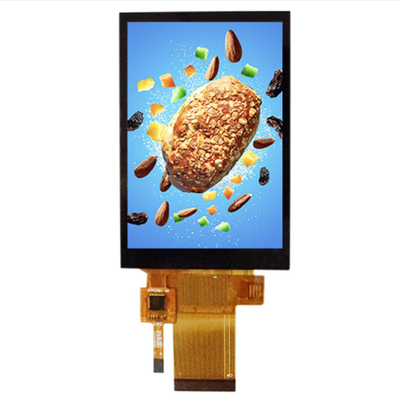

MCU 3,5 pouces TFT LCD, 3,5 " 320x480 HVGA affichage LCD image réelle du produit
ESP8266 connecté avec ili9488 écran TFT 3,5 pouces pour affichage + toucher
1. Utilisez la bibliothèque TFT_eSPI
2. Contenu de la configuration
2-1) Comment l'appareil est câblé?
VCCLED - 3 est le numéro de référence.3
NDL - NDL
Le numéro de série
RST - D4
DC/RS - D3
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Le nombre de points de contrôle est le nombre de points de contrôle de l'entreprise.
T_D0 - D6
T_CS - D2
* XXX/XXX indique qu'une ligne parallèle est requise, ce qui ne s'applique qu'aux écrans ESP8266 et ili9488.
*Les autres écrans doivent être ajustés selon les annotations de User_Setup.h et User_Setup_Select.h, afin d'éviter les détours!!
Modifier User_Setup.h
Trouvez le fichier User_Setup.h dans le répertoire de bibliothèque et modifiez les annotations selon le modèle de l'écran TFT
#define ILI9488_DRIVER // AVERTISSEMENT: Ne connectez pas l'affichage ILI9488 SDO à MISO si d'autres appareils partagent le bus SPI (TFT SDO ne fait pas de tristate lorsque CS est élevé)
Cessez de commenter ce pilote, et retournez le li9341 par défaut au commentaire
Ajouter deux paramètres
#définir TFT_WIDTH 480
#définir TFT_HEIGHT 320
Parce que j'utilise un écran 480 x 320, il n'y a pas de paramètres correspondants dans le fichier, donc je peux l'ajouter et l'utiliser directement s'il y a des paramètres de l'écran correspondant dans le fichier
Le fichier continue de faire défiler vers le bas
Trouver #define TOUCH_CS PIN_D2 et annuler les commentaires (correspondant au port du wiremap)
2-3) Modifier User_Setup_Select.h
Activer #include
Activer #include
*Pour les autres types d'écran, vous devez ouvrir le fichier de pilote User_Setups/Setup20_ILI9488.h correspondant pour vérifier si les broches définies sont les mêmes que celles du diagramme de câblage.
Essayez de courir.
Ouvrez l'instance -TFT_eSPI-Generic-Touch_calivrate dans Arduino (cette instance est appelée étalonnage tactile, le toucher doit être étalonné)
Suivez les exemples fournis dans la bibliothèque et jouez à votre guise.
En fin de compte, je ne sais pas vraiment grand-chose sur le principe, heureusement pour trouver, il peut y avoir des omissions dans la configuration spécifique, assurez-vous d'étudier plus de notes de configuration,et en même temps rencontrer des problèmes pour aller sur les sites nationaux et étrangers pour tenter sa chanceJe n'ai pas le temps de vérifier, juste parler du chemin à parcourir, bonne chance à tous!
