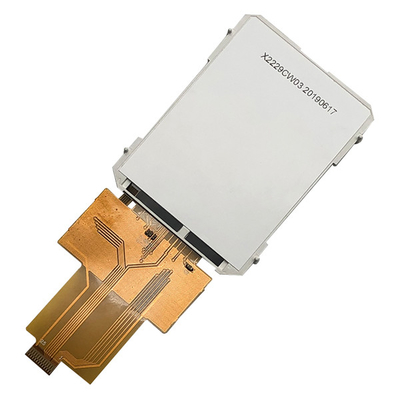

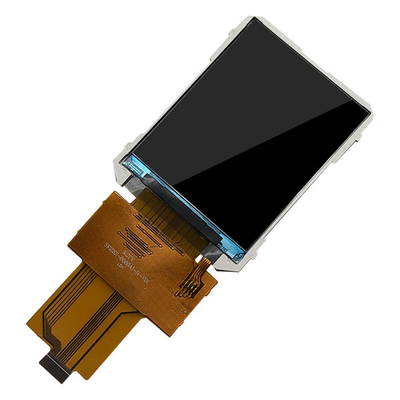

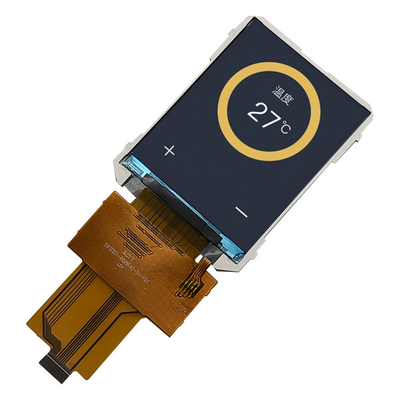

2Écran LCD TFT SPI de 0,2 pouces ILI9225G QCIF 176x220 Écran tactile, fabricant chinois de TFT

2Écran LCD SPI TFT ILI9225G QCIF 176x220 écran tactile, fabricant chinois de TFT Introduction du produit

Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.est un écran LCD TFT QCIF 170x220 en couleur diagonale de 2,2 pouces. Il est facilement contrôlé par MCU. Cet écran LCD TFT de 2,2 pouces sans écran tactile (en option) peut être utilisé dans les systèmes embarqués,appareil industriel, équipements de sécurité et portables qui nécessitent un affichage d'image de haute qualité et colorée.les jumelles de queue FFC/FPC avec prises de prise faciles à trouver.

SF-TC220I-8686A1-N a de nombreuses conceptions optionnelles en raison du milieu d'application varié. il prend en charge les tests EMI et les tests de fiabilité sévères, avec et sans panneau tactile résistif,avec / sans écran tactile capacitif, une luminosité plus élevée jusqu'à 1000 nits.

Caractéristiques:

FAQ:

Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité. Des échantillons mixtes de différents numéros d'articles sont acceptables.

Qu'en est-il du délai de livraison?

R: Pour les produits hors stock, des échantillons en stock immédiatement. 1 à 1,5 semaines pour la reconstitution des échantillons. 4-6 semaines pour la production en série. Pour les produits de conception, 2-3 jours pour la proposition de dessin de compteur;2 semaines pour la prise d'échantillons lors de l'homologation du dessin; 5 à 6 semaines pour les essais/production en série lors de l'approbation de l'échantillon.

Q3. Avez-vous une limite de MOQ pour l'ordre d'échantillon et de production?

R: MOQ faible. 3-5 pièces pour vérification d'échantillons sont disponibles. MOQ de production de masse est normalement 1K / lot. Nous soutenons qty inférieur à MOQ MP pour la commande par trail / PP.

Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?

R: Expédition par DHL, UPS, FedEx ou TNT. Il faut 5 à 7 jours pour arriver. Expédition aérienne et maritime également en option.

Q. Comment procéder à une commande de module LCD?

R: Tout d'abord, faites-nous connaître vos exigences ou votre application.

Deuxièmement Nous citons selon vos exigences ou nos suggestions.

Troisièmement, le client confirme les échantillons et dépose un dépôt pour la commande formelle.

Quatrièmement, nous organisons la production.

Q6. Est-il permis d'imprimer mon logo sur le produit LCD?

R: Oui. Veuillez nous informer officiellement au stade de la conception, et nous ferons des échantillons avec votre logo pour votre test et votre approbation d'échantillon. À l'approbation d'échantillon, la production de masse suivra les échantillons approuvés.

Q7: Offrez-vous une garantie pour les produits?

R: Oui, nous offrons une garantie d'un an à nos produits.

Q8: Comment traiter avec le défectueux?

R: Premièrement, nos produits sont produits dans un système de contrôle de qualité strict et le taux défectueux sera inférieur à 0,2%.

Deuxièmement, pendant la période de garantie, nous vous enverrons de nouveaux écrans LCD avec une nouvelle commande pour une petite quantité.Nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris le rappel selon la situation réelle..

2Écran LCD SPI TFT ILI9225G QCIF 176x220 Écran tactile, fabricant chinois de TFT

2Écran LCD SPI TFT ILI9225G QCIF 176x220 écran tactile, fabricant chinois de TFT Introduction du produit

Les installations d'usine et les certificats

Écran tactile LCD - Touche
1.1 Écran tactile résistif
Avant l'avènement de l'iPhone, les écrans tactiles résistifs étaient presque exclusivement utilisés, qui utilisaient la détection de pression pour le contrôle de la détection de contact,qui nécessitent un contact direct de contrainte pour localiser la position de contact en détectant la résistance.

La partie principale de l'écran tactile résistif est un écran à film résistif qui est très bien assorti à la surface de l'écran, qui est un film composite multicouche,qui utilise une couche de verre ou une plaque de plastique dur comme couche de base, et la surface est recouverte d'une couche conductrice transparente d'oxyde métallique (résistance conductrice transparente), qui est recouverte d'une couche de durcissement de la surface extérieure,couche plastique lisse et anti-frottement, et sa surface intérieure est également recouverte d'un revêtement,et il y a beaucoup de petits (moins de 1/1000 pouce) points d'isolation transparents entre eux pour séparer les deux couches d'isolation de couche conductriceLorsque le doigt touche l'écran, les deux couches de couches conductrices sont en contact au point de contact, et la résistance change, générant un signal dans les directions X et Y.qui est ensuite envoyé au contrôleur à écran tactileLe contrôleur détecte ce contact, calcule la position de (X,Y), puis simule le comportement de la souris en fonction de la position obtenue.C'est le principe le plus basique des écrans tactiles de technologie résistive.

L'écran tactile utilisé par l'auteur est un écran tactile résistif, et sa propre puce de contrôle de l'écran tactile est XPT2046 (à l'arrière de l'écran LCD U1 se trouve la puce).Le XPT2046 est un contrôleur à écran tactile à 4 fils (communication SPI) avec un convertisseur A/D d'approximation pas à pas de 125KHz de résolution de 12 bits. XPT2046 prend en charge les interfaces I/O basse tension de 1,5 V à 5,25 V. XPT2046 peut détecter la position de l'écran pressé en effectuant deux conversions A/D,et en plus de mesurer la pression appliquée à l'écran tactileLa plage de température de fonctionnement est de -40°C à +85°C.

La puce est entièrement compatible avec ADS7843 et ADS7846, et vous pouvez consulter la fiche de données de ces deux puces pour une utilisation détaillée de cette puce.
Nom de l'entreprise:

(1) Lors de l'utilisation de la puce XPT2046, utiliser directement la communication SPI (software et hardware) pour lire la sortie de données de 12 bits par le terminal MISO,et ensuite lire les coordonnées X et Y par conversion de coordonnées et opérations de filtrage; (cela se voit dans le processus de programmation)

(2) En raison de ses propriétés physiques particulières, l'utilisation de base de l'écran tactile résistif nécessite l'étalonnage de l'erreur tactile,mais les données d'étalonnage de l'écran résistif du même type d'écran LCD sont approximatives;

(3) En raison de l'existence d'un mécanisme qui doit être calibré pour les écrans tactiles résistifs, il est généralement nécessaire de les calibrer avant utilisation.nous pouvons utiliser 24CXX (EEPROM) pour enregistrer les paramètres de compensation d'étalonnage, et alors nous n'avons pas besoin de recalibrer à chaque fois que nous allumons l'ordinateur; (En dernier recours, compte tenu du coût,il est en fait possible d'enregistrer les données d'étalonnage en flash - pas très recommandé);

Avantages de l'écran tactile résistif: haute précision, faible prix, forte capacité anti-interférence et bonne stabilité.
Inconvénients de l'écran tactile résistif: facile à rayer, la transmission de la lumière n'est pas très bonne et ne prend pas en charge le multi-touch.sinon le décalage n'est pas faible)

1.2 Écran tactile capacitif
De nos jours, presque tous les téléphones intelligents, y compris les tablettes, utilisent un écran capacitif comme écran tactile, l'écran capacitif est l'utilisation de la détection du corps humain pour le contrôle de la détection des contacts,aucun contact direct ou seulement un contact léger, en détectant le courant induit pour localiser les coordonnées tactiles (actuellement, l'écran tactile capacitif de base est le courant dominant)

Il existe deux principaux types d'écrans tactiles capacitifs:

1Écran tactile capacitif de surface.

La technologie d'écran tactile capacitif de surface utilise l'ITO (oxyde d'indium d'étain,un matériau conducteur transparent) film conducteur pour détecter le comportement tactile de la surface de l'écran par détection de champ électriqueMais les écrans tactiles capacitifs de surface ont quelques limitations, ils ne peuvent reconnaître qu'un doigt ou une seule touche.

2Écran tactile capacitif projeté.

Les écrans tactiles capacitifs projetés sont des capteurs qui utilisent des électrodes d'écran tactile pour émettre des lignes de champ électrostatique.Il existe deux types de capacitance généralement utilisés dans la technologie de détection capacitive projetée: autocapacitance et capacité d'interaction.

L'autocapacitance, également connue sous le nom de capacité absolue, est la méthode la plus largement utilisée, et l'autocapacitance fait généralement référence à la capacité composée d'une électrode de balayage et de la terre.Sur la surface du verre, il y a des électrodes de balayage transversales et longitudinales en ITO, et entre ces électrodes et le sol forment un pôle capacitif.un condensateur est ajouté parallèlement au circuit, modifiant ainsi la capacité globale de la ligne de balayage.

La capacité d'interaction, également connue sous le nom de capacité d'étirement, forme une capacité à l'intersection des électrodes ITO transversales et longitudinales sur la surface du verre.La méthode de numérisation de la capacité interactive consiste à numériser le changement de capacité à chaque intersection pour déterminer la position du point de contactLorsqu'il est touché, il affectera l'accouplement des électrodes adjacentes, modifiant ainsi la capacité à l'intersection,et la méthode de balayage de la capacité interactive peut détecter la valeur de capacité de chaque intersection et le changement de capacité après le toucher, il nécessite donc un temps de numérisation plus long que la méthode de numérisation de l'autocapacitance, et il doit numériser et détecter des électrodes X*Y.tous utilisent une technologie capacitive interactive. (L'écran LCD de la carte d'élite atomique ponctuelle de l'auteur est un écran tactile capacitif)

L'écran tactile capacitif transmissif utilise deux colonnes d'électrodes dans les colonnes verticale et horizontale pour former une matrice de détection au toucher.l'électrode de l'axe X et l'électrode de l'axe YL'électrode de l'image est en fait transparente, et elle est ici pour la commodité de tous.la précision et la résolution de l'écran capacitif à électrode transparente dans les axes X et Y sont liées au nombre de canaux dans les axes X et Y, et plus il y a de canaux, plus la précision est élevée.
