4Écran LCD TFT de 0,3 pouce fabricant et fournisseur en Chine, module LCD TFT de paysage de 4,3 pouces avec une luminosité de 350 nits Introduction du produit

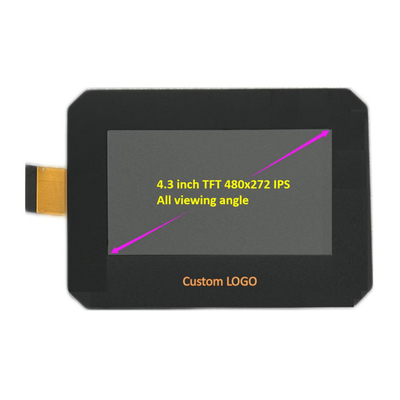

SFTC430B-7082B1-CT est un module LCD TFT IPS Full Viewing Angle de taille diagonale de 4,3 pouces avec une résolution de 480x272 pixels. Ce module est intégré avec IC SC7282;il comprend les fonctions de commande et de pilote IC, prend en charge l'interface RVB, la tension d'alimentation (Vdd) varie de 3,0V à 3,6V. Ce module est avec IPS angle de vision complet ((80/80/80/80), et le rapport d'aspect est de 16:9.
Le module SFTC430B-7082B1-CT TFT LCD Display est en mode paysage avec une luminosité de 350 nits.SFTC430B-7082B1-CT peut fonctionner à des températures allant de -20°C à +70°C; sa température de stockage varie de -30°C à +80°C.
Application du projet
Il est largement utilisé dans les machines à café, les fours à micro-ondes, les scanners, la domotique, le système de contrôle d'accès, les équipements de surveillance, les analyseurs, le système de sécurité, le système d'irrigation du jardin, le terminal POS, le lecteur de cash,et ainsi de suite.

Avantages du produit
1.IPS angle de vision complet ((80/80/80/80). Très bon angle de vision. Parfait pour différents types d'applications, indépendamment de la mise sur le dessus, ou sur la table, ou utilisé à la main, etc.
2.Excellente performance d'affichage de la couleur de fond, de la luminosité, de l'angle de vision et de l'intensité, etc.
3Autre version de 4,3 pouces, il peut fonctionner à une température de -30°C à +80°C pour des applications industrielles.
4.Flexible à avoir avec ou sans écran tactile résistif. Nous pouvons soutenir à concevoir CTP personnalisé ((panneau tactile capacitif) pour les clients ainsi. FPC est personnalisable aussi.
5.Solution peu coûteuse parmi les solutions du même type dans l'industrie des écrans LCD.
6Facile à installer et facile à entretenir.

4Affichage LCD TFT de 0,3 pouce fabricant fournisseur en Chine, module LCD TFT de paysage de 4,3 pouces avec luminosité de 350 nits

Définition du pin d'interface

Limite absolue maximale

Caractéristiques électro-optiques du rétroéclairage

Test de fiabilité

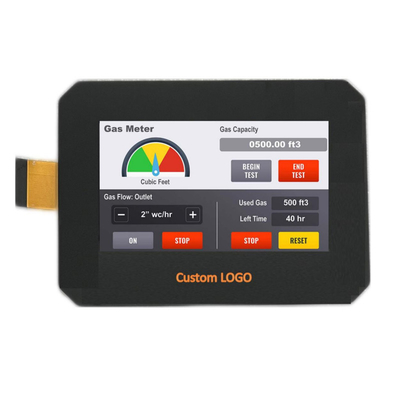

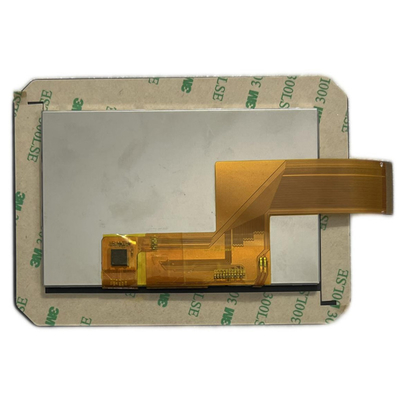

4Affichage LCD TFT de 0,3 pouce Chine Fabricant fournisseur, Module LCD TFT de paysage de 4,3 pouces avec luminosité de 350 nits Image du produit

Gestion de la qualité

1Politique de qualité
Fournir une bonne qualité et livrer les marchandises à temps;
Pour satisfaire les besoins des clients avec une amélioration continue
2. Politique en matière de SSE
Respecter les lois et règlements et prévenir et contrôler la pollution;
Tenter de réduire les émissions et d'économiser et d'utiliser pleinement les ressources;
Améliorer la sensibilisation à la protection de l'environnement et l'amélioration continue de l'environnement;
3Mesures adoptées
Elle rendra transparente sa politique de qualité et améliorera la sensibilisation des employés à la qualité par la formation et l'éducation;
En mettant en œuvre la gestion ¥5S, il rendra les bureaux et les lieux de production propres et ordonnés et les employés bien formés;
Elle veillera à ce que le système de garantie de la qualité ISO9001 couvre toutes les étapes affectant la qualité des produits et des services avant de les intégrer à la gestion et au contrôle réglementés et procéduraux;
Dans la mesure où la qualité est garantie, elle permettra de réduire les coûts de production, y compris les coûts des matières premières, et d'améliorer l'efficacité de la production et de la gestion.

Les installations d'usine et les certificats

Écran tactile LCD

1.1 Écran tactile résistif
Avant l'avènement de l'iPhone, les écrans tactiles résistifs étaient presque exclusivement utilisés, qui utilisaient la détection de pression pour le contrôle de la détection de contact,qui nécessitent un contact direct de contrainte pour localiser la position de contact en détectant la résistance.

La partie principale de l'écran tactile résistif est un écran à film résistif qui est très bien assorti à la surface de l'écran, qui est un film composite multicouche,qui utilise une couche de verre ou une plaque de plastique dur comme couche de base, et la surface est recouverte d'une couche conductrice transparente d'oxyde métallique (résistance conductrice transparente), qui est recouverte d'une couche de durcissement de la surface extérieure,couche plastique lisse et anti-frottement, et sa surface intérieure est également recouverte d'un revêtement,et il y a beaucoup de petits (moins de 1/1000 pouce) points d'isolation transparents entre eux pour séparer les deux couches de couche conductive isolationLorsque le doigt touche l'écran, les deux couches de couches conductrices sont en contact au point de contact, et la résistance change, générant un signal dans les directions X et Y.qui est ensuite envoyé au contrôleur à écran tactileLe contrôleur détecte ce contact, calcule la position de (X,Y), puis simule le comportement de la souris en fonction de la position obtenue.C'est le principe le plus basique des écrans tactiles de technologie résistive.

L'écran tactile utilisé par l'auteur est un écran tactile résistif, et sa propre puce de contrôle de l'écran tactile est XPT2046 (à l'arrière de l'écran LCD U1 se trouve la puce).Le XPT2046 est un contrôleur à écran tactile à 4 fils (communication SPI) avec un convertisseur A/D d'approximation pas à pas de 125KHz de résolution de 12 bits. XPT2046 prend en charge les interfaces I/O basse tension de 1,5 V à 5,25 V. XPT2046 peut détecter la position de l'écran pressé en effectuant deux conversions A/D,et en plus de mesurer la pression appliquée à l'écran tactileLa plage de température de fonctionnement est de -40°C à +85°C.

La puce est entièrement compatible avec ADS7843 et ADS7846, et vous pouvez consulter la fiche de données de ces deux puces pour une utilisation détaillée de cette puce.
Nom de l'entreprise:

(1) Lors de l'utilisation de la puce XPT2046, utiliser directement la communication SPI (à la fois logicielle et matérielle) pour lire la sortie de données de 12 bits par le terminal MISO,et ensuite lire les coordonnées X et Y par conversion de coordonnées et opérations de filtrage; (cela se voit dans le processus de programmation)

(2) En raison de ses propriétés physiques particulières, l'utilisation de base de l'écran tactile résistif nécessite l'étalonnage de l'erreur tactile,mais les données d'étalonnage de l'écran résistif du même type d'écran LCD sont approximatives;

(3) En raison de l'existence d'un mécanisme qui doit être calibré pour les écrans tactiles résistifs, il est généralement nécessaire de les calibrer avant utilisation.nous pouvons utiliser 24CXX (EEPROM) pour enregistrer les paramètres de compensation d'étalonnage, et alors nous n'avons pas besoin de recalibrer à chaque fois que nous allumons l'ordinateur; (En dernier recours, compte tenu du coût,il est en fait possible d'enregistrer les données d'étalonnage en flash - pas très recommandé);

Avantages de l'écran tactile résistif: haute précision, faible prix, forte capacité anti-interférence et bonne stabilité.
Inconvénients de l'écran tactile résistif: facile à rayer, la transmission de la lumière n'est pas très bonne et ne prend pas en charge le multi-touch.sinon le décalage n'est pas faible)

1.2 Écran tactile capacitif
De nos jours, presque tous les téléphones intelligents, y compris les tablettes, utilisent un écran capacitif comme écran tactile, l'écran capacitif est l'utilisation de la détection du corps humain pour le contrôle de la détection des contacts,pas de contact direct ou seulement un contact léger, en détectant le courant induit pour localiser les coordonnées tactiles (actuellement, l'écran tactile capacitif de base est le courant dominant)

Il existe deux principaux types d'écrans tactiles capacitifs:

1) Écran tactile capacitif de surface.

La technologie d'écran tactile capacitif de surface utilise l'ITO (oxyde d'indium d'étain,un matériau conducteur transparent) film conducteur pour détecter le comportement tactile de la surface de l'écran par détection de champ électriqueMais les écrans tactiles capacitifs de surface ont certaines limitations, ils ne peuvent reconnaître qu'un doigt ou une touche.

2) Écran tactile capacitif projeté.

Les écrans tactiles capacitifs projetés sont des capteurs qui utilisent des électrodes d'écran tactile pour émettre des lignes de champ électrostatique.Il existe deux types de capacitance généralement utilisés dans la technologie de détection capacitive projetée: autocapacitance et capacité d'interaction.

L'autocapacitance, également connue sous le nom de capacité absolue, est la méthode la plus largement utilisée, et l'autocapacitance fait généralement référence à la capacité composée d'une électrode de balayage et de la terre.Sur la surface du verre, il y a des électrodes de balayage transversales et longitudinales en ITO, et entre ces électrodes et le sol forment un pôle capacitif.un condensateur est ajouté parallèlement au circuit, modifiant ainsi la capacité globale de la ligne de balayage.

La capacité d'interaction, également connue sous le nom de capacité d'étirement, forme une capacité à l'intersection des électrodes ITO transversales et longitudinales sur la surface du verre.La méthode de numérisation de la capacité interactive consiste à numériser le changement de capacité à chaque intersection pour déterminer la position du point de contactLorsqu'il est touché, il affectera l'accouplement des électrodes adjacentes, modifiant ainsi la capacité à l'intersection,et la méthode de balayage de la capacité interactive peut détecter la valeur de capacité de chaque intersection et le changement de capacité après le toucher, il nécessite donc un temps de numérisation plus long que la méthode de numérisation de l'autocapacitance, et il doit numériser et détecter les électrodes X*Y.tous utilisent une technologie capacitive interactive. (L'écran LCD de la carte d'élite atomique ponctuelle de l'auteur est un écran tactile capacitif)

L'écran tactile capacitif transmissif utilise deux colonnes d'électrodes dans les colonnes verticale et horizontale pour former une matrice de détection au toucher.l'électrode de l'axe X et l'électrode de l'axe YL'électrode de l'image est en fait transparente, et elle est là pour la commodité de tous.la précision et la résolution de l'écran capacitif à électrode transparente dans les axes X et Y sont liées au nombre de canaux dans les axes X et Y, et plus il y a de canaux, plus la précision est élevée.
