Détails sur le produit:
|
| Produit: | Affichage LCD TFT de 7 pouces | Temps de fonctionnement.: | -30°C à +75°C |
|---|---|---|---|
| Luminance extérieure: | 1000 cd/m2 (nits) | Résolution: | 1024 RGB x 600 |
| interface: | RGB | Numéro de broche: | 50 épingles |
| Direction de la vue: | IPS, tout angle de vue (85/85/85/85) | Le contour de Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Zones actives: | 154.21 ((H) x85.92 ((V) (mm) | écran tactile: | CTP Facultatif |
| Traitement de surface: | Couche dure ((3H) | Affichage des couleurs: | 16,7 M |
| Connexion: | Branchement | Température de stockage.: | -30°C à +80°C |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | affichage de 1024x600 TFT LCD,Affichage LCD TFT à 50 broches |
||

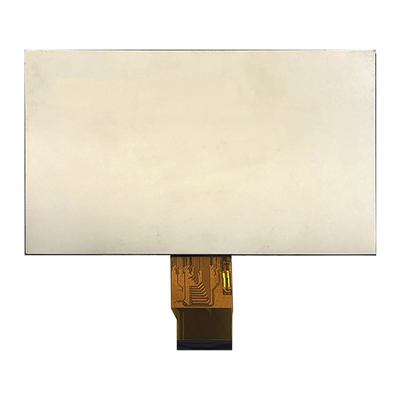

Affichage LCD TFT de 7 pouces Opération à grande température 1024x600 HMI Écran RGB 50 broches Introduction du produit
L'affichage LCD TFT SFTO700XC-7026AN est un écran IPS de 7 pouces avec une résolution de 1024 x 600 pixels.cet écran TFT SFTO700XC-7026AN est actionné à 3.3V (tension de puissance), Vdd est de 3,0V à 3,6V.
SFTO700XC-7026AN est conçu avec un panneau tactile capacitif, une interface IIC et USB en option.L'écran LCD tactile TFT SFTO700XC-7026AN est de bonne qualitéEn tant qu'affichage de qualité industrielle, ce produit est largement utilisé dans les applications industrielles et médicales, le terminal POS, HMI, la domotique, le système de sécurité, etc.
| Produit: | Affichage LCD TFT de 7 pouces |
| La luminance de surface: | 1000 Cd/m2 (nits) |
| Température de fonctionnement: | -30°C à +75°C |
| Température de stockage: | -30°C à +80°C |
| Numéro de broche: | 50 épingles |
| Résolution: | 1024 RGB x 600 |
| Interface: | RGB |
| Direction de la vue: | IPS, tout angle de vue (85/85/85/85) |
| Zone active: | 154.21 ((H) x85.92 ((V) (mm) |
| Le contour de Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Écran tactile: | CTP Facultatif |
| Couleurs d'affichage: | 16.7 M |
| Traitement de surface: | Couche dure ((3H) |
| Connexion: | Le plug-in |
| Le certificat: | Pour les appareils de traitement des eaux usées:2015 |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Caractéristiques
Cet écran TFT de 7 pouces est un écran LCD TFT matrice active couleur utilisant des TFT en silicium amorphe (transistors ThinFilm) comme appareil de commutation actif.

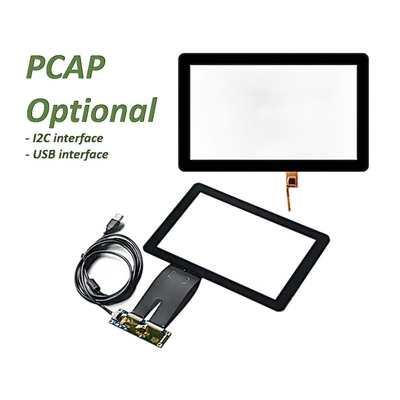

Cet écran LCD PCAP TFT de 7 pouces est conçu avec écran tactile capacitif, le verre de couverture peut être personnalisé selon les exigences du client.
Cet écran TFT de 7 pouces est doté d'une gamme de couleurs de type 50% Min.45%.
Le temps de réponse de ce TFT LCD de 7 pouces est typiquement 30 ms, max. 35 ms.
Cet écran TFT de 7 pouces 1024x600 a un rapport de contraste de Type:1000 Min:800.
Ce TFT RVB de 7 pouces fonctionne à une large température allant de -30 à +75 degrés.
Affichage LCD TFT de 7 pouces Opération à grande température 1024x600 HMI Écran RGB 50 broches Dessin du produit
Spécifications électriques du module LCD
Définition de la broche
I: entrée, O: sortie, P: puissance
Remarque 1: sélectionner le mode DE/SYNC. Normalement, tirer haut. Lorsque le mode DE est sélectionné, le mode MODE = 1 , VS et HS doivent tirer haut. Lorsque le mode SYNC est sélectionné, le mode MODE = 0 , DE doit être mis à la terre.
Note 2: Lors de la saisie de données RVB de 18 bits, les deux bits inférieurs de données R, G et B doivent être enroulés.
Note 3: Les données doivent être verrouillées au bord de chute du DCLK.

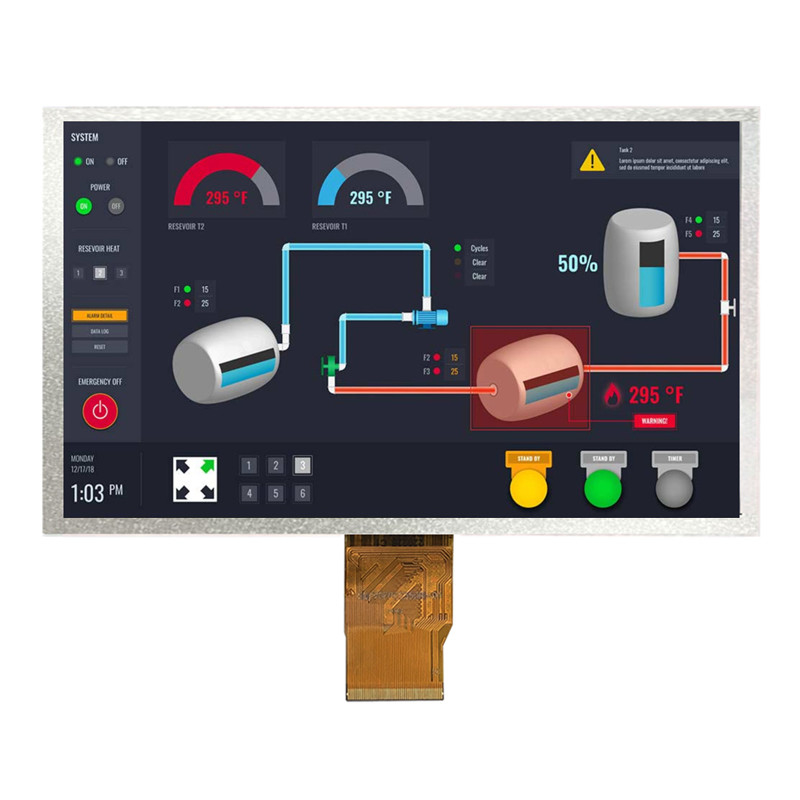

Affichage LCD TFT de 7 pouces Opération à grande température 1024x600 HMI Écran RGB 50 broches Image du produit
Les installations d'usine et les certificats
Fabricant de modules d'affichage LCD TFT - plus de 300 produits standard TFT en ligne
SAEF Technology est un fabricant mondial leader d'affichage LCD TFT basé en Chine. SAEF offre une large gamme de produits de modules d'affichage TFT de petite à moyenne taille dans des tailles allant de 0,96 " à 1 ".Ronde de 22 pouces, 1,28 pouce de tour,1.44", 1.54", un.77" 2 ", 2,1 " ronde, 2,2 " 2,3 " 2,4 " 2,6 " 2,8 " 3 " 3,1 " 3,2 " 3,4 " ronde, 3,5 " 3,6 " ronde, 3,7 " 4 " ronde, 4,3 " 4,6 " 5,5 " 5,6 " 5,7 " 6,5 " 7 " 8 " 9 " 10,1 " 10,2 " 10,4 " 11,6 " 12,1 " 12,3 ",13,3", 14", 15", 15,6", 17", 17,3" 18,4", 18,5", 19", 21,3", 21,5", 23,8", 24", 25", 27" et 28" TFT (taille diagonale de la zone active) et ainsi de suite.Il y a plus de 300 modèles standard TFT répertoriés sur ce site.En outre, presque tous les éléments peuvent être dérivés des éléments standard pour répondre aux besoins des clients.
Les écrans TFT SAEF sont qualifiés conformément à la norme industrielle, y compris les modules TFT-LCD standard, le TFT IPS, le TFT LCD haute luminosité (affichage lisible par la lumière du soleil), les panneaux TFT avec panneaux de commande,Type de barre TFTCes écrans comprennent les modes paysage ou portrait.Les écrans LCD SAEF TFT sont disponibles dans diverses résolutions ainsi que des écrans tactiles en option dans la technologie résistive et capacitive projetée (écran tactile PCAP)Beaucoup de nos modules d'affichage TFT ont plus d'une interface disponible, notamment MCU, RGB, TTL, LVDS et MIPI DSI.Les modules SAEF TFT sont parfaits pour un certain nombre d'applications, y compris le contrôle industriel, machine à café, équipement médical, système de point de vente, automatisation, navigateur GPS, produits de première nécessité, contrôle de l'énergie, télécommunications, équipement médical, etc.
